PS4N

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: 4P12T 可调 4 250V 125V 非短路(BBM) 螺纹安装,面板安装 76mm(长度)*76mm(高度)
供应商型号: PS4N
供应商: 国内现货
标准整包数: 1

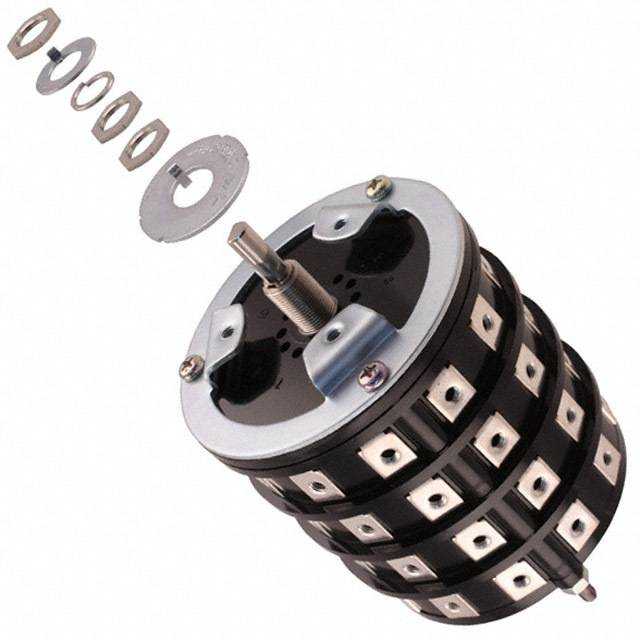

NKK SWITCHES 旋转开关 PS4N

PS4N概述


    产品简介


    G46系列旋转开关
    G46系列旋转开关是专为各种电气应用设计的产品,主要包括标准尺寸旋转开关。该系列产品包括HS(High-Spec)、TS(Tactile)和PS(Powerful)三种型号,广泛应用于工业控制、仪器仪表和消费电子产品等领域。这些开关以其可靠性和耐用性而著称,能够满足各种严苛的工作环境要求。

    技术参数


    - 电气容量
    - HS13: 6A @ 125V AC, 3A @ 250V AC, 或 5A @ 30V DC
    - HS16: 12A @ 125V AC 或 6A @ 250V AC
    - TS: 6A @ 125/250V AC
    - PS: 30A @ 125/250V AC
    - 其他指标
    - 接触电阻: 最大10毫欧姆
    - 绝缘电阻: 最小200兆欧姆 @ 500V DC
    - 耐压强度: 最小1,500V AC,持续1分钟
    - 机械寿命: HS: 15,000次操作最小,TS: 30,000次操作最小,PS: 10,000次操作最小
    - 电气寿命: HS: 7,500次操作最小,TS: 10,000次操作最小,PS: 5,000次操作最小
    - 索引角度: HS16、TS和PS为30°,HS13为45°
    - 材料和表面处理
    - 手柄: 酚醛树脂
    - 轴: HS13: 黄铜;HS16、TS和PS: 镍镀黄铜
    - 法兰: HS13: 黄铜;HS16、TS和PS: 镍镀黄铜
    - 外壳: 酚醛树脂
    - 可动触点: HS13、HS16和TS: 磷青铜;PS: 银合金
    - 固定触点: HS13、HS16和PS: 银镀黄铜;TS: 磷青铜
    - 引脚: HS: 磷青铜;TS和PS: 银镀铜
    - 环境数据
    - 工作温度范围: –10°C至+70°C
    - 湿度: 90%~98%,持续96小时 @ 40°C
    - 振动: 10~55 Hz,峰值振幅1.5mm,3个方向各持续2小时
    - 冲击: 50G (490m/s²),3个方向各承受3次冲击
    - 安装
    - 安装扭矩: 2.94Nm (26 lb·in)
    - 最大面板厚度: 见附录图纸

    产品特点和优势


    G46系列旋转开关具备多种优势,特别适用于需要高可靠性和长寿命的应用场景。HS型号提供高电流容量,适用于重型电气设备;TS型号具有出色的触觉反馈,适合于对触感要求较高的应用;PS型号则以高电流承载能力著称,适合于高功率设备。这些开关不仅使用寿命长,而且具有优异的环境适应性,能够在极端环境下稳定工作。

    应用案例和使用建议


    应用案例:
    1. 工业控制系统: G46系列旋转开关广泛应用于工业自动化设备中,如生产线上的控制器。
    2. 仪器仪表: 在各种测试设备和测量仪器中,G46系列开关用于调节电压、电流和频率等参数。
    3. 消费电子: 在家用电器中,如空调和微波炉,G46系列开关用于切换不同的工作模式。
    使用建议:
    - 安装注意事项: 在安装过程中,务必确保按照正确的顺序和方法进行,特别是调整停转位置时。
    - 定期检查: 为了保证长期稳定运行,建议定期检查开关的工作状态和接触电阻。

    兼容性和支持


    G46系列旋转开关与多种标准硬件兼容,包括不同类型的安装支架、锁定环等。厂商提供了详尽的技术支持文档和售后服务,确保客户在使用过程中得到充分的支持和帮助。

    常见问题与解决方案


    - 问题: 开关在使用过程中出现卡顿现象。
    - 解决方案: 检查安装是否正确,确保没有过紧的扭矩导致机械卡顿。
    - 问题: 开关的使用寿命短。
    - 解决方案: 检查是否遵循正确的操作规程,避免频繁超过额定负载操作。

    总结和推荐


    综上所述,G46系列旋转开关凭借其高性能、高可靠性以及广泛应用领域的支持,在市场上具有很强的竞争优势。无论是在工业控制还是消费电子领域,这些开关都是理想的选择。强烈推荐使用G46系列旋转开关,特别是在那些需要高可靠性和长寿命的场合。

PS4N参数

参数
开关功能 -
开关配置 4P12T
最大交流触点电压 125V
最大直流触点电压 250V
转档方式 可调
触点时间 非短路(BBM)
引脚数量 -
每层极数 4
长*宽*高 76mm(长度)*76mm(高度)
安装方式 螺纹安装,面板安装
零件状态 停产
包装方式 盒装

PS4N厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

PS4N数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 旋转开关 NKK SWITCHES PS4N PS4N数据手册

PS4N封装设计

查看详情并下载
Symbol
Footprint
3D Model
