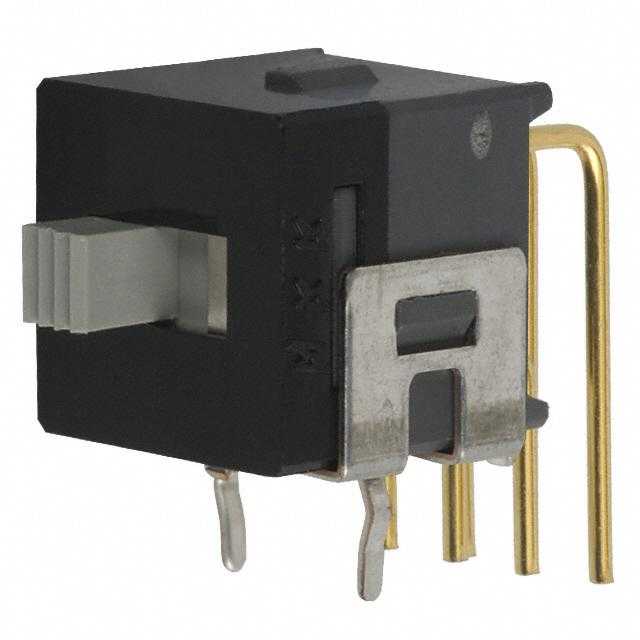

AS23AH

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(AC) On-Off-On 50000Cycles 28V 28V 非短路(BBM) 2.5mm 通孔安装 9.8mm(长度)*15.2mm(高度)
供应商型号: TS-AS23AH
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 滑动开关 AS23AH

AS23AH概述

    电子元器件产品技术手册解析:H系列AS微型滑动开关
    本文旨在深入解析H系列AS微型滑动开关的技术手册,提供产品介绍、技术参数、特点优势、应用案例及建议、兼容性与支持、常见问题解决方案以及最终的总结与推荐。

    1. 产品简介


    H系列AS微型滑动开关是一种专门设计用于逻辑级电路的小型化滑动开关。具有紧凑的设计(尺寸为M系列开关的三分之一),特别适合用于节省空间的PCB板上。它们广泛应用于逻辑电路、微处理器系统和其他需要高可靠性和低能耗的应用场景。

    2. 技术参数


    | 参数 | 描述 |

    | 电气容量 | 逻辑电平:最大0.4VA @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V)|
    | 接触电阻 | 最大50毫欧姆 |
    | 绝缘电阻 | 最小500兆欧姆 @ 500V DC |
    | 介电强度 | 最小500V AC,持续1分钟 |
    | 机械寿命 | 最小50,000次操作 |
    | 电气寿命 | 最小50,000次操作 |
    | 额定操作力 | 2.55N |
    | 触点定时 | 非短接(断开后接通) |
    | 行程 | 预行程:0.082英寸(2.1mm);过行程:0.016英寸(0.4mm);总行程:0.098英寸(2.5mm) |

    3. 产品特点和优势


    - 创新STC接触机制:提供平滑、明确的触动感觉,增加接触稳定性和可靠性。
    - 防静电结构:采用碳混合聚甲醛材料,防止静电放电到接触部位。
    - 易于焊接和清洗:推荐波峰焊接工艺,同时方便手工焊接和局部清洁。
    - 多种接线方式:提供直角、垂直等多种接线方式,适应不同的安装需求。
    - 环境耐受性:可在广泛的温度和湿度范围内正常工作,具有出色的抗震性能。

    4. 应用案例和使用建议


    - 典型应用场景:广泛应用于数字控制面板、便携式设备、医疗设备等领域。
    - 使用建议:根据实际安装空间选择合适的接线方式(直角、垂直等)。对于高频率操作的应用场合,推荐使用更高级别的润滑剂以提高耐用性。

    5. 兼容性和支持


    - 与其他元件兼容性:适用于标准PCB板,且有多种长度的推钮可选,以匹配不同的应用需求。
    - 技术支持:制造商提供详细的安装指南和技术支持服务,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题一:产品无法正常切换。
    - 解决方案:检查连接是否松动或接触不良,必要时重新焊接。

    - 问题二:触点反应迟钝。
    - 解决方案:清理触点,使用酒精擦拭并确保表面干净。

    7. 总结和推荐


    H系列AS微型滑动开关凭借其紧凑的设计、出色的接触稳定性和耐用性,在逻辑电路应用中表现出色。产品不仅符合国际标准,还具备广泛的环境耐受性和优秀的成本效益比。因此,推荐使用该产品作为各种小型化逻辑电路中的理想选择。

AS23AH参数

参数
电流额定值 -
电压额定值 28V(AC)
执行器长度 2.5mm
机械寿命 50000Cycles
开关功能 On-Off-On
最大交流触点电压 28V
最大直流触点电压 28V
触点时间 非短路(BBM)
长*宽*高 9.8mm(长度)*15.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
