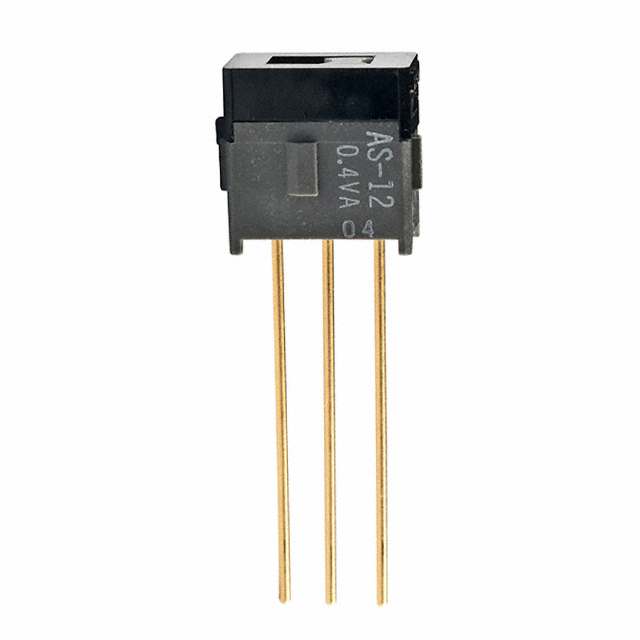

AS12BW

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) On-On 50000Cycles 28V 28V 非短路(BBM) 导线安装,通孔安装
供应商型号: 633-AS12BW
供应商: Mouser
标准整包数: 1
NKK SWITCHES 滑动开关 AS12BW

AS12BW概述


    产品简介


    H系列AS微型滑动开关是专为逻辑级电路设计的小型化电子元器件,其尺寸仅为标准M系列开关的三分之一,非常适合空间受限的应用场景。此系列开关适用于各类逻辑电路,包括计算机、通信设备和家用电器等领域。凭借独特的STC(Smooth Transition Contact)接触机制,该产品提供了比传统机械开关更平稳、更可靠的触点操作。

    技术参数


    - 电气容量:电阻负载下最大逻辑电平为0.4VA @ 28V AC/DC(适用范围0.1mA至0.1A @ 20mV至28V)。
    - 接触电阻:≤50毫欧姆。
    - 绝缘电阻:≥500兆欧姆(@500V DC)。
    - 耐压强度:≥500V AC,持续1分钟。
    - 机械寿命:≥50,000次操作。
    - 电气寿命:≥50,000次操作。
    - 额定操作力:2.55牛顿。
    - 接触类型:非短路型(断开后闭合)。
    - 行程:预行程0.082英寸(2.1毫米),过行程0.016英寸(0.4毫米),总行程0.098英寸(2.5毫米)。
    材料与环境适应性
    - 外壳材料:上壳体采用碳填充聚丙烯(抗静电),下壳体则使用玻璃纤维增强尼龙。
    - 支架材料:磷青铜镀锡。
    - 触点材料:移动接触件为磷青铜镀金,固定接触件为黄铜镀金。
    - 终端材料:黄铜镀金。
    - 工作温度范围:-30°C至+85°C。
    - 湿度适应性:90%-95%湿度环境下可运行192小时。
    - 振动与冲击:符合严苛环境下的测试标准。

    产品特点和优势


    H系列AS微型滑动开关具备以下显著特点:
    1. 小巧紧凑:占用极小的空间,适合高密度PCB布局。
    2. 高性能接触机制:STC设计确保了卓越的操作平顺性和稳定性。
    3. 广泛适配性:提供多种长度的拨杆以及直角和平行安装选项。
    4. 环境友好:具备良好的防尘防水能力,并能承受极端温度变化。
    5. 可靠耐用:经久耐用的设计能够满足长期稳定运行的需求。
    应用案例与使用建议
    应用场景:
    - 家庭自动化系统
    - 医疗设备
    - 工业控制面板
    - 数字仪表板
    使用建议:
    为了获得最佳性能,请根据具体应用场景选择合适的安装方向及型号。例如,在需要较高防护等级的地方应优先考虑具有密封结构的产品。此外,建议定期检查并清洁设备以延长使用寿命。
    兼容性与支持
    该系列产品已通过一系列国际标准认证,包括但不限于RoHS合规性。厂商提供了详尽的技术文档和支持服务,帮助客户快速解决问题并实现高效部署。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常工作 | 确认接线正确且无松动现象;检查是否有外部干扰源影响信号传输。 |
    | 触点接触不良 | 清理接触表面灰尘污垢,必要时更换部件。 |
    总结与推荐
    总体而言,H系列AS微型滑动开关凭借其紧凑的设计、优异的功能表现及广泛的适用范围成为市场上极具竞争力的产品之一。如果您正在寻找一款既能节省空间又能保证可靠性的优质开关组件,那么这款产品无疑是您的理想之选。我们强烈推荐给那些寻求高品质电子元器件的专业人士和企业。

AS12BW参数

参数
触点时间 非短路(BBM)
电流额定值 -
电压额定值 28V(DC)
执行器长度 -
机械寿命 50000Cycles
开关功能 On-On
最大交流触点电压 28V
最大直流触点电压 28V
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 托盘,管装

AS12BW厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS12BW数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS12BW AS12BW数据手册

AS12BW封装设计

查看详情并下载
Symbol
Footprint
3D Model
