首页  >  产品百科  >  UB26SKW035F-JF

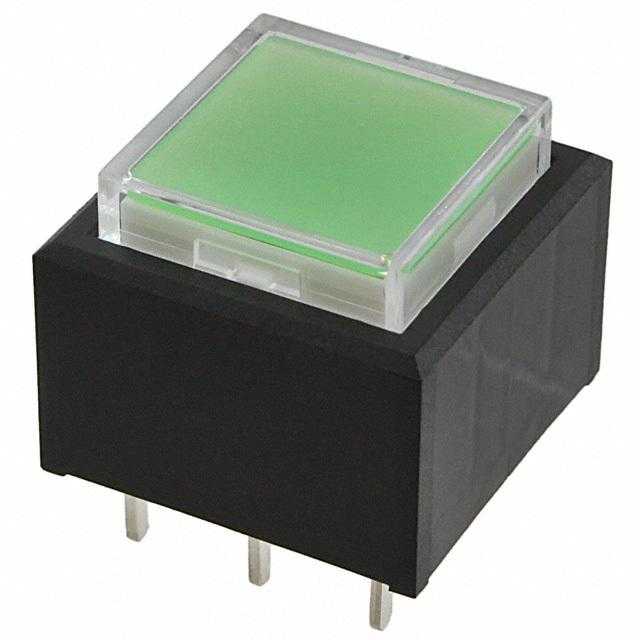

UB26SKW035F-JF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button Alternate Contact DPDT 1000000Cycles 30V 250V 绿色 10000Cycles 5A 通孔安装 15.24mm(长度)*15.24mm(高度)
供应商型号: 633-UB26SKW035F-JF
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 UB26SKW035F-JF

UB26SKW035F-JF概述

    Series UB Low Profile Pushbuttons 技术手册

    1. 产品简介


    Series UB Low Profile Pushbuttons 是一种紧凑型轻薄按键开关,适用于需要占用较少空间的应用场合。这种开关广泛应用于工业控制、医疗器械、通信设备等领域,为用户提供可靠的操作接口。

    2. 技术参数


    | 参数项 | 描述 |

    | 电气能力(电阻负载) | 银触点:5A @ 125/250V AC 或 5A @ 30V DC;金触点:最大 0.4VA @ 28V AC/DC(适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V) |
    | 接触电阻 | 银触点:最大 50 毫欧;金触点:最大 100 毫欧 |
    | 绝缘电阻 | 最小 200 兆欧 @ 500V 直流 |
    | 介电强度 | 触点间最小 1,000V 交流 1 分钟;触点和外壳间最小 1,500V 交流 1 分钟 |
    | 机械寿命 | 瞬时动作:至少 1,000,000 次;交替动作:至少 200,000 次 |
    | 电气寿命 | 银触点:至少 10,000 次;银触点带电阻负载(3A @ 125V AC):至少 200,000 次;金触点:至少 200,000 次 |

    3. 产品特点和优势


    - 双色 LED:提供红/绿和琥珀/蓝双色选择,具有交替标准或自定义标识。
    - 高亮度 LED:采用聚碳酸酯材料制成,确保明亮且均匀的照明效果。
    - 灵活安装:既可以使用 PC 板安装,也可以使用焊接插脚安装,便于在紧凑的空间中使用。
    - 超灵敏操作:采用快速断开、快速接通的设计,减少电弧,延长使用寿命。
    - 可视化状态指示:独立的锁扣机制提供了可见和可触觉的状态指示。

    4. 应用案例和使用建议


    - 应用场景:该开关广泛应用于各种工业控制系统,例如自动化生产线、医疗设备和通信设施。
    - 使用建议:在安装过程中要注意避免过度用力导致损坏,同时要根据具体应用需求选择合适的 LED 颜色和标识。

    5. 兼容性和支持


    - 兼容性:此系列开关支持 PC 板安装和焊接插脚安装,同时提供多种面板厚度和尺寸的选择,适合不同的安装需求。
    - 支持和维护:制造商提供详细的安装指南和使用说明,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的 LED 电流?
    - 解答:可以参考技术手册中的电气规范,在基本温度为 25°C 的条件下进行计算。如果电源电压超过额定值,需要添加一个限流电阻。
    - 问题2:如何清洁开关?
    - 解答:可以使用酒精基溶液局部清洗,但这些设备不是过程密封的,所以要小心处理。

    7. 总结和推荐


    Series UB Low Profile Pushbuttons 具有多种独特的特点,如高亮度 LED、可靠的机械结构和良好的电气性能。这款开关适合各种紧凑空间的应用场合,并能提供稳定可靠的性能。因此,我们强烈推荐在工业控制和医疗器械等领域中使用此产品。

UB26SKW035F-JF参数

参数
开关配置 DPDT
电流额定值 5A
面板开孔尺寸 -
指示颜色 绿色
最大直流触点电压 30V
执行器类型 Square Button
机械寿命 1000000Cycles
开关功能 Alternate Contact
最大交流触点电压 250V
电气寿命 10000Cycles
长*宽*高 15.24mm(长度)*15.24mm(高度)
安装方式 通孔安装

UB26SKW035F-JF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB26SKW035F-JF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB26SKW035F-JF UB26SKW035F-JF数据手册

UB26SKW035F-JF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.319 ¥ 146.3456
10+ $ 14.6232 ¥ 123.566
25+ $ 14.0076 ¥ 118.3642
50+ $ 13.5324 ¥ 114.3488
100+ $ 12.6468 ¥ 106.8655
250+ $ 11.8755 ¥ 100.348
库存: 164
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 146.34
直接购买
加入购物车
