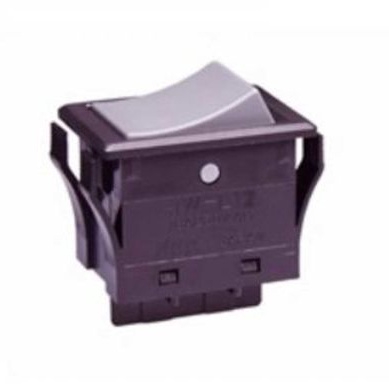

JWL12RHA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 船型开关, 单刀双掷触点, 开-开开关
供应商型号: 1959408
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 翘板开关 JWL12RHA

JWL12RHA概述

    高浪涌电流10A & 16A摇杆开关系列JW

    产品简介


    高浪涌电流10A & 16A摇杆开关(Series JW)是一种高性能的开关装置,特别适用于高负载电路。此系列的摇杆开关具备强大的电容量和卓越的机械及电气寿命,广泛应用于工业控制、电力系统、通信设备和其他需要高可靠性的场合。

    技术参数


    - 电气能力(电阻负载)
    - 功率等级:JWM和JWMW型号为10A@125/250V交流电;JWMW型号为10A@30V直流电。
    - JWL和JWLW型号为16A@125/250V交流电;JWLW型号为5A@72V直流电信号应用。
    - 其他指标
    - 接触电阻:JWM和JWMW型号的最大接触电阻为10毫欧姆;JWL和JWLW型号的最大接触电阻为20毫欧姆。
    - 绝缘电阻:最小值为1000兆欧姆,测试电压为500伏直流电。
    - 工频耐压强度:最小2000伏交流电,持续时间至少1分钟;接触与外壳之间为4000伏交流电。
    - 机械寿命:至少25,000次操作。
    - 电气寿命:至少25,000次操作。
    - 最小操作力:JWM和JWMW单极为3.92牛顿,双极为7.84牛顿;JWL单极为5.00牛顿,双极为10.00牛顿;JWLW双极为10.00牛顿。
    - 扳动角度:26度。
    - 材料与饰面
    - 摇杆:聚苯醚(UL94V-0)。
    - 触点:JWM和JWMW:银合金加银镀层;JWL和JWLW:银合金加铜再镀银。
    - 外壳/框架及防护罩:聚酰胺(UL94V-0)。
    - 内部密封:聚苯硫醚(UL94V-0)。
    - 壳体/底座:三聚氰胺(UL94V-0)。
    - 端子:黄铜镀银。
    - 环境数据
    - 操作温度范围:JWM和JWL型号为-25°C至+70°C;JWMW和JWLW型号为-25°C至+85°C。
    - 湿度:在40°C(104°F)下90%到95%湿度,持续96小时。
    - 振动:频率范围10~55Hz,峰值振幅1.5mm,历时1分钟,三个垂直方向各两小时。
    - 冲击:50G(490m/s²),六个垂直方向各五次。

    产品特点和优势


    - 首次制造TV等级:在行业内部属首创,设计用于承受大浪涌电流,拥有10A和16A的高电容能力。JWM型号通过TV-5等级认证,JWL型号通过TV-8等级认证。
    - 面板密封版本:JWMW和JWLW型号满足IP67等级标准(类似于NEMA 4和6等级)。
    - 提高绝缘电阻和耐压强度:突出的外部绝缘屏障增加了绝缘电阻和工频耐压强度。
    - 防止光接触焊接点的断裂:独特的结构设计可以有效切断光接触焊接点,延长使用寿命。
    - 防尘设计:在操作器和接触区域之间配备内置盖板以提高防尘性能。
    - 端子模具锁定:端子模具封装并用环氧树脂密封,锁住焊料、灰尘和其他污染物。
    - 连接器可互换:焊接接头/快速连接终端可以与连接器一起使用。
    - 耐热树脂材质:外壳和基座采用耐热树脂制成,符合UL94V-0标准。

    应用案例和使用建议


    这些摇杆开关在工业自动化、控制面板、电源管理等多个领域均有广泛应用。例如,在电力系统的保护开关中,这些开关可以在高压环境下稳定运行,提供可靠的控制。此外,这些开关在通信设备中也具有重要作用,能够处理大量的数据流。
    使用建议:建议在安装这些开关时,保持适当的清洁,避免水分进入开关内部。对于频繁操作的应用场景,选择带有防护罩的型号可以更好地保护开关免受外界环境的影响。

    兼容性和支持


    这些摇杆开关具备出色的兼容性,可以与多种电子设备和组件配合使用。制造商提供了详尽的技术支持和维护服务,确保用户能够在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:开关在高湿度环境下可能失效。
    - 解决方案:确保正确的安装方法,选择适合高湿度环境的面板密封型号,并定期进行检查和维护。

    - 问题:开关长时间未使用后出现卡滞现象。
    - 解决方案:适当润滑开关内部机构,并在清洁时使用适当的溶剂。

    总结和推荐


    高浪涌电流10A & 16A摇杆开关(Series JW)凭借其强大的电气能力和耐用性,在各种严苛的应用环境中表现出色。特别推荐在工业自动化、电力系统及通信设备中使用,为用户带来稳定的控制性能。

JWL12RHA参数

参数
开关配置 SPDT
触点样式 -
电流额定值 -
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 -
指示颜色 -
长*宽*高 32mm(长度)*36.5mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
