首页  >  产品百科  >  JWMW21RA2A

JWMW21RA2A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off DPST 25000Cycles 25000Cycles 10A DPST 卡入式安装,按扣安装,焊接安装,面板安装 29.6mm(长度)*33mm(高度)
供应商型号: 2375048
供应商: 海外现货
标准整包数: 1

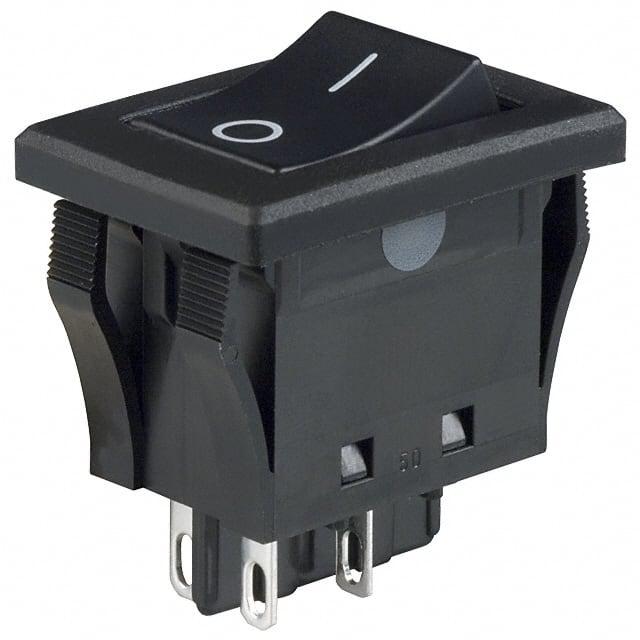

NKK SWITCHES 翘板开关 JWMW21RA2A

JWMW21RA2A概述

    High Inrush 10 & 16 Amp Rockers Series JW

    产品简介


    High Inrush 10 & 16 Amp Rockers 系列是专为高电流应用设计的开关,特别适用于需要承受大瞬态电流的场合。这些开关广泛应用于工业控制、电力系统、仪器仪表等领域,能够确保在启动高功率设备时可靠运行。主要型号包括JWM、JWMW、JWL和JWLW,具有不同的电流容量和防护等级。

    技术参数


    - 电气能力:
    - JWM 和 JWMW 模型:10A @ 125/250V AC;10A @ 30V DC(电信应用)
    - JWL 和 JWLW 模型:16A @ 125/250V AC;5A @ 72V DC(电信应用)
    - 其他规格:
    - 接触电阻:JWM 和 JWMW 最大 10 毫欧;JWL 和 JWLW 最大 20 毫欧
    - 绝缘电阻:最小 1,000 兆欧 @ 500V DC
    - 耐压强度:接触间 2,000V AC(最低),接触与外壳间 4,000V AC(最低)
    - 机械寿命:25,000 次操作
    - 电气寿命:25,000 次操作

    产品特点和优势


    - 独特的TV评级:是行业内首款带有TV评级的注塑摇杆开关,可处理高瞬态电流,具有高电容率。
    - IP67密封标准:JWMW和JWLW型号符合IEC60529标准(类似NEMA 4和6)。
    - 增强绝缘性能:突出的外部绝缘屏障提高了绝缘电阻和耐压强度。
    - 减少电弧和磨损:专门设计的板可减少接触弹跳,增加电气寿命。
    - 防尘结构:内部密封盖增加了防尘性能。
    - 热稳定性:外壳材料符合UL94V-0标准,阻燃性能出色。

    应用案例和使用建议


    - 工业控制:用于控制电机和电磁阀的开关。建议在可能有水溅的环境中安装角度不低于30度,以防止灰尘积累影响操作。
    - 电力系统:适合用于控制电路保护装置。避免在可能冻结的环境中水平安装,以防湿气滞留在开关壳体内。
    - 仪器仪表:适用于需要高可靠性的仪器仪表应用。确保安装平整,避免面板切口处油漆堆积。

    兼容性和支持


    - 兼容性:该系列开关适用于多种面板安装,包括JWM、JWMW、JWL和JWLW型号。面板厚度要求为0.8mm到4.0mm。
    - 支持和维护:制造商提供详细的安装指南和维护信息,例如安装前对齐密封垫、在安装过程中均匀施加压力等。

    常见问题与解决方案


    - 问题1:开关在操作过程中卡住。
    - 解决办法:检查是否有灰尘或其他杂物进入开关内部,清理后重新测试。

    - 问题2:开关使用寿命短。
    - 解决办法:确保操作频率和负载在额定范围内,并检查连接点的接触情况。

    总结和推荐


    High Inrush 10 & 16 Amp Rockers 系列开关以其高可靠性、出色的电气特性和宽泛的工作环境,适用于多种高电流应用。其独特的TV评级和高密封等级使其在市场上具有较强的竞争力。强烈推荐用于需要高可靠性控制和保护的应用场景,如工业自动化和电力系统控制。

JWMW21RA2A参数

参数
机械寿命 25000Cycles
开关功能 On-Off
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 10A
电气寿命 25000Cycles
长*宽*高 29.6mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWMW21RA2A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWMW21RA2A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWMW21RA2A JWMW21RA2A数据手册

JWMW21RA2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 103.1079
10+ ¥ 96.2341
25+ ¥ 96.2341
库存: 212
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 103.1
