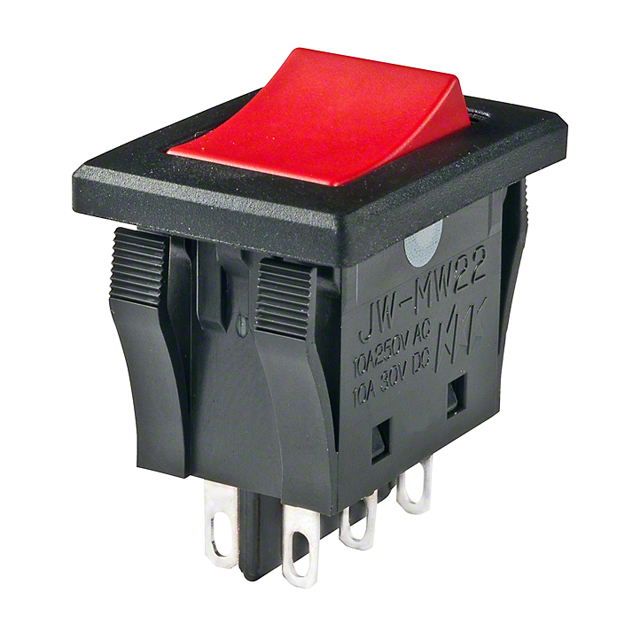

JWMW22RCA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On DPDT 25000Cycles 25000Cycles 10A DPDT 卡入式安装,按扣安装,焊接安装,面板安装 29.6mm(长度)*33mm(高度)
供应商型号: JWMW22RCA
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 翘板开关 JWMW22RCA

JWMW22RCA概述

    高涌流10A和16A摇杆开关系列JW

    产品简介


    JW系列高涌流10A和16A摇杆开关是专门为需要高电流处理能力的应用而设计的。该系列开关包括JWM、JWMW(面板密封型)、JWL和JWLW(面板密封型)型号,适用于不同类型的电路和负载条件。JWM和JWLW型号提供10A和16A的电流容量,能够处理高达111A的瞬时涌流电流。这些开关广泛应用于工业自动化、机器人、电力系统和医疗设备等领域。

    技术参数


    - 电气容量(电阻负载)
    - 功率等级:JWM和JWMW型号:10A @ 125/250V AC;10A @ 30V DC;
    - JWL和JWLW型号:16A @ 125/250V AC;5A @ 72V DC(电信应用)

    - 其他额定值
    - 接触电阻:JWM和JWMW型号:最大10毫欧;JWL和JWLW型号:最大20毫欧
    - 绝缘电阻:最小1,000兆欧 @ 500V DC
    - 耐压强度:接触之间最小2,000V AC,接触与外壳之间最小4,000V AC,持续1分钟
    - 机械寿命:至少25,000次操作
    - 电气寿命:至少25,000次操作
    - 额定操作力:JWM和JWMW型号:单极3.92N,双极7.84N;JWL和JWLW型号:单极5.00N,双极10.00N
    - 扳动角度:26°

    产品特点和优势


    - 独特设计:JWM型号是业内首款带有TV评级的模制摇杆开关,专为处理大涌流电流而设计,具有10A和16A的高电气容量。
    - 坚固耐用:采用聚酰胺(UL94V-0)制造的外壳和基座,符合UL94V-0标准,确保高温下的耐热性能。
    - 防水防尘:JWMW和JWLW型号通过IP67防护等级测试,可以在恶劣环境中可靠运行。
    - 安全可靠:独特的内部结构设计用于减少接触焊点,增加电气寿命并减小接触弹跳。
    - 易于安装:终端焊接时间与温度,以及面板安装指南均详细列明,便于快速安装和维护。

    应用案例和使用建议


    JW系列高涌流摇杆开关适用于多种应用场景,如工业自动化控制系统、医疗设备、机器人手臂等。例如,在工业自动化领域,该开关可以控制电动机或其他高功率负载,其大涌流电流处理能力保证了稳定可靠的运行。
    使用建议:
    - 在安装过程中,确保开关周围没有灰尘堆积,因为灰尘可能影响开关的操作。
    - 不要在浸水或油渍环境中操作开关。
    - 如需在潮湿环境中安装,建议将开关倾斜至少30°以防止水分积聚。

    兼容性和支持


    - 兼容性:JWMW和JWLW型号与其他同类设备具有良好的兼容性。
    - 支持和维护:制造商提供了详细的安装和使用指南,并提供相关的技术支持服务。

    常见问题与解决方案


    - Q: 开关安装后无法正常操作。
    - A: 检查是否有灰尘堵塞开关的摇杆部分,或者重新调整开关的安装角度。
    - Q: 开关在大负载下过早失效。
    - A: 确认所选型号的电流容量是否匹配应用需求,检查接线是否正确,并确保开关安装牢固。
    - Q: 开关在高温环境下表现不稳定。
    - A: 确认所选型号的工作环境温度范围是否合适,并考虑使用散热措施。

    总结和推荐


    总体来说,JW系列高涌流10A和16A摇杆开关是一款高性能、高可靠性的产品,适合于需要处理高电流和恶劣环境的应用场合。其独特的设计、坚固耐用的材料和优异的电气性能使其在市场上具备强大的竞争力。对于需要高可靠性控制的应用场景,强烈推荐使用这款产品。

JWMW22RCA参数

参数
指示颜色 -
开关配置 DPDT
触点样式 DPDT
电流额定值 10A
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-On
长*宽*高 29.6mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 散装

JWMW22RCA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWMW22RCA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWMW22RCA JWMW22RCA数据手册

JWMW22RCA封装设计

查看详情并下载
Symbol
Footprint
3D Model
