AS11BP

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) On-Off 50000Cycles 28V 28V 非短路(BBM) 通孔安装 9.8mm(长度)*9.1mm(高度)
供应商型号: 633-AS11BP
供应商: Mouser
标准整包数: 1

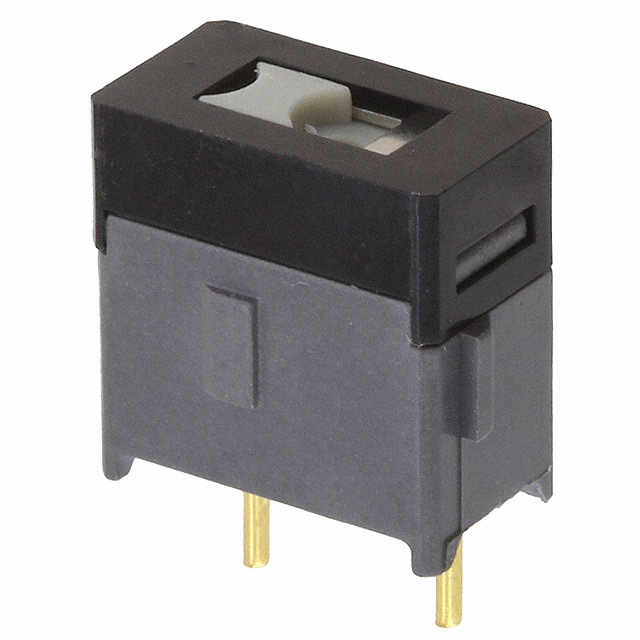

NKK SWITCHES 滑动开关 AS11BP

AS11BP概述


    产品简介


    H系列AS微型滑动开关是专为逻辑电平电路设计的小型化开关组件,尺寸仅为NKK系列M开关的三分之一,特别适用于空间受限的设计环境。这种开关能够提供卓越的逻辑电平可靠性,其关键特征在于独特的STC(Smooth Transition Contact)接触机制,实现了更顺畅的操作体验、明确的触觉反馈以及更高的接触稳定性。H系列AS滑动开关广泛应用于消费电子、工业控制、通信设备及医疗设备等领域。

    技术参数


    | 参数类别 | 具体值/范围 |

    | 电气容量(电阻负载) | 0.4VA @ 28V AC/DC 最大 |
    | 接触电阻 | ≤50毫欧 |
    | 绝缘电阻 | ≥500兆欧 @ 500V DC |
    | 耐压能力 | ≥500V AC 一分钟最小 |
    | 机械寿命 | ≥50,000 次操作 |
    | 电气寿命 | ≥50,000 次操作 |
    | 额定操作力 | 2.55N |
    | 触点时序 | 断开-闭合模式 |
    | 行程 | 预行程:0.082" (2.1mm);过行程:0.016" (0.4mm);总行程:0.098" (2.5mm) |

    产品特点和优势


    H系列AS微型滑动开关凭借其紧凑的设计、可靠的接触机制和广泛的定制选项,在逻辑电平应用中表现出色。其碳纤维增强聚甲醛(polyacetal)材质的抗静电上壳设计能够有效防止静电对触点的损害。此外,环氧密封或超声波焊接终端可以防止溶剂和其他污染物进入,确保长期稳定的性能。其0.100" x 0.100" (2.54mm x 2.54mm) 的终端间距也符合标准PC板网格布局,便于安装和布线。

    应用案例和使用建议


    H系列AS微型滑动开关因其高可靠性被广泛应用于逻辑电平电路中。例如,在消费电子产品中用于电源开关控制,或者在工业设备中作为传感器信号切换装置。为了确保最佳性能,建议在实际安装过程中遵循标准PCB焊接规范,例如推荐使用波峰焊工艺。在高温高湿环境下使用时,需注意保持设备良好的通风条件以避免性能下降。

    兼容性和支持


    目前,H系列AS微型滑动开关尚未获得UL认证或CSA认证,但其设计旨在满足低电压、低电流逻辑电平电路的需求。当正确使用时,不会产生危险能量。NKK Switches公司提供了详细的技术文档和售后服务支持,用户可通过其官方网站获取补充资料和使用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不稳定 | 确保正确的预行程和过行程设置 |
    | 接触电阻过高 | 清洁开关表面并检查焊点质量 |
    | 设备无法正常通断 | 核实电路连接是否正确 |

    总结和推荐


    H系列AS微型滑动开关以其优越的性能、可靠的设计和灵活的应用适配性成为逻辑电平电路的理想选择。对于需要小型化、高可靠性的应用场景,我们强烈推荐此产品。然而,若项目涉及高电流或高电压环境,则需额外考虑其他更专业的产品型号。总体而言,这是一款值得信赖的高性能开关产品。

AS11BP参数

参数
执行器长度 -
机械寿命 50000Cycles
开关功能 On-Off
最大交流触点电压 28V
最大直流触点电压 28V
触点时间 非短路(BBM)
电流额定值 -
电压额定值 28V(DC)
长*宽*高 9.8mm(长度)*9.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

AS11BP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS11BP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS11BP AS11BP数据手册

AS11BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3825 ¥ 53.9321
10+ $ 5.357 ¥ 45.2667
25+ $ 4.8384 ¥ 40.8845
50+ $ 4.3308 ¥ 36.5953
100+ $ 3.9204 ¥ 33.1274
250+ $ 3.6828 ¥ 31.1197
500+ $ 3.318 ¥ 28.0371
2500+ $ 3.024 ¥ 25.5528
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.93
