FB15ANEP2-FA

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Plunger Off-Mom SPST-NO 圆形-5.30(Dia) 50000Cycles 125V 50000Cycles 500mA 焊接安装,面板安装 7mm(长度)*7mm(高度)
供应商型号: 2374776
供应商: 海外现货
标准整包数: 1

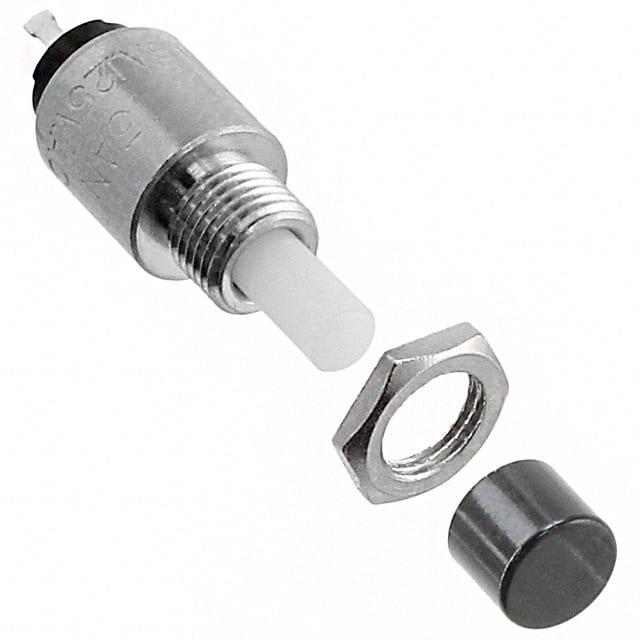

NKK SWITCHES 按钮开关 FB15ANEP2-FA

FB15ANEP2-FA概述


    产品简介


    Series FB & SB Momentary Pushbuttons
    Series FB 和 SB 系列按键开关是 NKK 开关公司的代表产品之一,适用于多种工业和商业应用。这些按键开关以其低操作力、可靠的自洁接触设计以及紧凑的面板安装尺寸而著称。它们通常用于控制面板、机器和设备的操作,以实现自动化和手动控制的功能。

    技术参数


    - 电气能力(电阻负载):
    - FB 系列:额定功率为 500mA @ 125V AC(银接点),逻辑电平为 0.4VA 最大值 @ 28V AC/DC(金接点)
    - SB 系列:额定电流为 3A @ 125V AC 或 2A @ 250V AC 或 2A @ 30V DC(银接点),逻辑电平为 0.4VA 最大值 @ 28V AC/DC(金接点)
    - 其他规格:
    - 接触电阻:最大 30 毫欧姆(银接点);最大 10 毫欧姆(SB 系列银接点)
    - 绝缘电阻:最小 100 兆欧 @ 500V 直流
    - 介电强度:在接点之间和接点与外壳之间,最小 1000V 交流电压,持续时间不少于 1 分钟
    - 机械寿命:至少 50,000 次操作(FB 系列);至少 30,000 次操作(SB 系列)
    - 电气寿命:至少 50,000 次操作
    - 操作力:2.16N(FB 系列);4.90N(SB 系列)
    - 旅行距离:总旅行距离 0.065 英寸(1.67 毫米)(FB 系列);总旅行距离 0.088 英寸(2.24 毫米)(SB 系列)

    产品特点和优势


    - 独特的功能和优势:
    - 可选的颜色盖帽,以改变外观。
    - 低操作力,便于操作。
    - 后面板套筒安装,占用面板后空间小。
    - 内部防卡死功能,保护接点不受过度操作力损坏。
    - 自洁接触设计,使 FB 型号高度可靠。
    - 耐用的一体式套筒和外壳结构,成本低廉。
    - 内置导向装置,确保接触对准。
    - FB15ANEP 和 SB4011NO 型号具有环氧密封端子。

    应用案例和使用建议


    - 应用案例:
    - 工业控制面板:在自动化系统中用于启动和停止设备。
    - 商业设备:如POS机中的操作按钮。
    - 使用建议:
    - 确保安装符合电气标准,特别是绝缘和接地要求。
    - 在高温环境下使用时,注意散热,避免过热。

    兼容性和支持


    - 兼容性:
    - 本产品支持多种颜色的滑动帽,适用于不同场合的需求。
    - 提供多种硬件选项,如螺母和锁紧垫圈,方便安装和固定。
    - 支持和服务:
    - 厂商提供详细的安装指南和维护手册。
    - 客户服务和技术支持可帮助解决安装和使用过程中的问题。

    常见问题与解决方案


    - 常见问题:
    - Q: 如何确保开关在高湿度环境中正常工作?
    - A: 使用前请检查绝缘电阻是否达到最低要求,建议在安装时增加适当的密封措施。
    - Q: 如何更换损坏的端子?
    - A: 查看手册中更换端子的步骤,必要时联系制造商获取专业指导。

    总结和推荐


    总体而言,Series FB 和 SB 系列按键开关凭借其出色的电气性能、可靠的接触设计和灵活的安装选项,在各种应用中表现出色。它们在工业和商业环境中均有广泛应用,并且在性价比方面具有显著优势。因此,我们强烈推荐使用这些产品,特别是在需要耐用性和可靠性的情况下。

FB15ANEP2-FA参数

参数
开关功能 Off-Mom
电气寿命 50000Cycles
电流额定值 500mA
最大交流触点电压 125V
执行器类型 Round Plunger
面板开孔尺寸 圆形-5.30(Dia)
开关配置 SPST-NO
机械寿命 50000Cycles
指示颜色 -
最大直流触点电压 -
长*宽*高 7mm(长度)*7mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

FB15ANEP2-FA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FB15ANEP2-FA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES FB15ANEP2-FA FB15ANEP2-FA数据手册

FB15ANEP2-FA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.2558
5+ ¥ 48.2558
10+ ¥ 46.3256
20+ ¥ 43.2372
50+ ¥ 43.2372
库存: 335
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.25
