JWLW21RA1A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off DPST 25000Cycles 25000Cycles 16A DPST 卡入式安装,按扣安装,焊接安装,面板安装 36.7mm(高度)
供应商型号: TS-JWLW21RA1A
供应商: 海外现货
标准整包数: 1

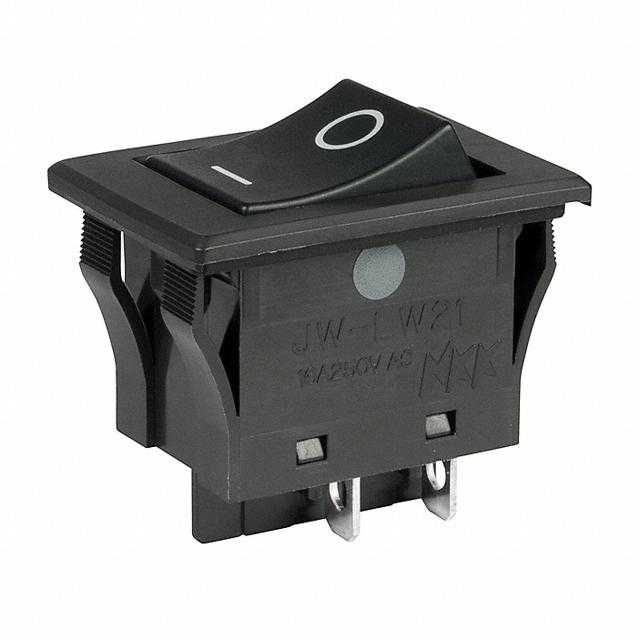

NKK SWITCHES 翘板开关 JWLW21RA1A

JWLW21RA1A概述

    High Inrush 10 & 16 Amp Rockers Series JW

    产品简介


    High Inrush 10 & 16 Amp Rockers Series JW 是一款专为高电流需求设计的摇杆开关,适用于需要处理大量涌入电流的应用场景。这些开关分为两种型号:JWM & JWMW 和 JWL & JWLW,分别提供 10A 和 16A 的额定电流,能够承受 125/250V AC 或 30V DC 的电压。这些开关广泛应用于工业控制、电力系统、通信设备和其他需要高可靠性和高稳定性的应用领域。

    技术参数


    - 电气容量:
    - 10A @ 125/250V AC(JWM & JWMW 模型)
    - 16A @ 125/250V AC(JWL & JWLW 模型)
    - 5A @ 72V DC(电信应用)
    - 其他评级:
    - 接触电阻:JWM & JWMW ≤ 10毫欧;JWL & JWLW ≤ 20毫欧
    - 绝缘电阻:≥ 1,000兆欧 @ 500V DC
    - 耐压强度:接触间 ≥ 2,000V AC;接触与外壳间 ≥ 4,000V AC
    - 机械寿命:≥ 25,000 次操作
    - 电气寿命:≥ 25,000 次操作
    - 额定操作力:JWM 单极 3.92N,双极 7.84N;JWL 单极 5.00N,双极 10.00N
    - 触点角度:26°

    产品特点和优势


    - 行业首创:该系列是行业内首款具有 TV 评级的模制摇杆开关,能够处理大电流涌动。
    - 高电气容量:10A 和 16A 的高电气容量使其适合高电流需求的应用。
    - 坚固设计:内部的隔板增加了绝缘电阻和耐压强度。
    - 抗振性:通过了高振动和冲击测试,确保在严苛环境下仍能正常工作。
    - 防尘设计:内部的盖子提高了灰尘防护能力,增强了产品的可靠性。

    应用案例和使用建议


    - 工业控制:这类开关在工业自动化控制系统中非常有用,可以作为机器的启停控制按钮。
    - 电力系统:适用于电力系统的开关控制,处理大电流时表现优异。
    - 电信设备:电信设备通常需要处理高电压和大电流,这款开关能胜任这一任务。
    使用建议:
    - 确保安装环境中无大量灰尘积聚,以避免影响开关操作。
    - 安装时保持合适的倾斜角度(至少 30°),防止水或油浸入。
    - 安装后确保没有间隙,避免过度用力,防止损坏密封。

    兼容性和支持


    - 兼容性:该产品与其他电子元件兼容,可用于多种类型的面板安装。
    - 支持:制造商提供了详细的操作指南和安装说明,并提供售后技术支持。

    常见问题与解决方案


    - 问题:安装后出现间隙。
    - 解决方案:确保正确对齐并均匀施加压力。

    - 问题:在湿润环境中操作失败。
    - 解决方案:确保安装角度大于 30°,并避免水平安装。

    总结和推荐


    High Inrush 10 & 16 Amp Rockers Series JW 开关凭借其卓越的电气容量、坚固的设计和高可靠性,成为工业控制和电力系统中的理想选择。它的高抗震性能和防尘设计使其在各种恶劣环境下都能稳定工作。强烈推荐用于需要高电流和高可靠性的应用场合。

JWLW21RA1A参数

参数
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 16A
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-Off
长*宽*高 36.7mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 盒装,散装

JWLW21RA1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWLW21RA1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWLW21RA1A JWLW21RA1A数据手册

JWLW21RA1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 15.9144 ¥ 135.2724
25+ $ 15.6066 ¥ 132.6561
50+ $ 15.1392 ¥ 128.6832
100+ $ 14.8428 ¥ 126.1638
250+ $ 14.2614 ¥ 121.2219
库存: 50
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1352.72
