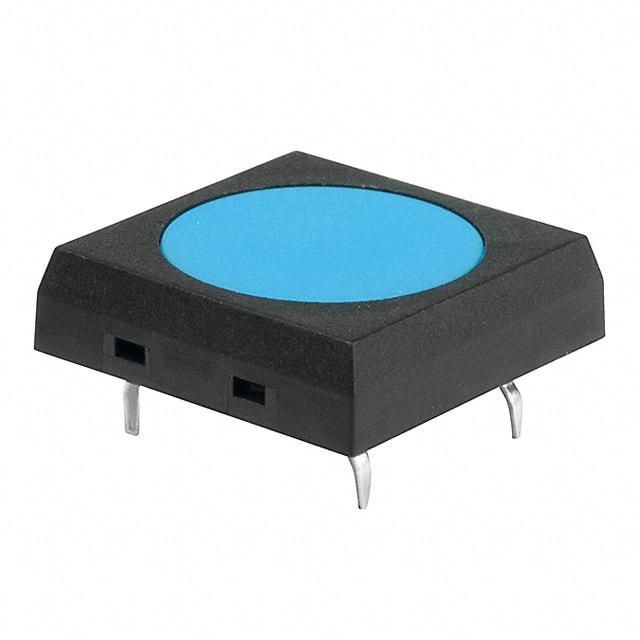

JF15SP2G

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 17.7mm*17.7mm*5.08mm
供应商型号: JF15SP2G-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 轻触开关 JF15SP2G

JF15SP2G概述


    产品简介


    Series JF Ultra-Thin Process Sealed Tactiles 是一种极薄密封的按键开关,适用于多种应用领域。该系列开关因其低轮廓设计、可靠的机械性能和广泛的颜色选择而备受青睐。主要用于电子设备、自动化系统、控制面板等领域,为用户提供可靠且直观的操作体验。

    技术参数


    - 电气容量:低逻辑电平电流为50mA @ 24V DC。
    - 接触电阻:最大50毫欧姆。
    - 绝缘电阻:最小500兆欧姆 @ 250V DC。
    - 耐压强度:250V AC,至少1分钟。
    - 机械寿命:至少500,000次操作。
    - 电气寿命:至少500,000次操作。
    - 额定操作力:凸起操作体为1.96N,钢琴操作体为2.0N,方形及圆形齐平操作体为3.0N。
    - 总行程:齐平操作体为0.4mm,凸起及钢琴操作体为0.8mm。
    - 操作温度范围:-25°C至+85°C(-13°F至+185°F)。
    - 湿度:90%~95%湿度,持续96小时 @ 40°C(104°F)。
    - 振动:频率10~55Hz,峰值加速度1.5mm,1分钟内返回。
    - 冲击:50G(490m/s²),在六个正交方向各进行5次冲击测试。
    - 终端焊接:推荐波峰焊接。见补充部分的Profile A。
    - 终端手动焊接:见补充部分的Profile A。
    - 清洁:自动化清洁。见补充部分的清洁规范。

    产品特点和优势


    Series JF Ultra-Thin Process Sealed Tactiles 系列开关具有多个独特功能和优势,使其在市场上脱颖而出:
    - 超低轮廓设计:仅5mm高度,适用于空间受限的应用场景。
    - 橡胶密封结构:防止污染物进入并允许自动焊接和清洗。
    - 轻触操作:最小化操作力,提供短行程操作。
    - 清晰反馈:顶盖采用球冠接触设计,提供清晰的触觉和声音反馈。
    - 多种颜色选择:提供丰富的颜色选项以满足不同设计需求。
    - 紧凑布局:节省空间的设计使组件可以紧密并排安装。
    - 高可靠性:确保长期稳定运行,寿命可达50万次操作。

    应用案例和使用建议


    Series JF Ultra-Thin Process Sealed Tactiles 广泛应用于各种设备中,例如工业控制系统、医疗设备、家用电器等。例如,在智能家居设备中,该系列开关可用于控制灯的开关、风扇转速调节等。
    - 使用建议:为了最大化其性能和寿命,建议遵循制造商的焊接和清洁指南。同时,保持操作温度和湿度条件在推荐范围内,有助于延长使用寿命。

    兼容性和支持


    Series JF Ultra-Thin Process Sealed Tactiles 具有良好的兼容性,可与其他标准PCB组件配合使用。此外,制造商提供了详细的焊接和清洁指南,并支持定制服务,如定制操作体颜色和标志等。如有任何技术支持需求,可联系制造商获取帮助。

    常见问题与解决方案


    - Q:如何清洁这些开关?
    - A:推荐使用自动化清洁方法。具体步骤见补充部分的清洁规范。

    - Q:如何安装这些开关?
    - A:建议使用波峰焊接技术。见补充部分的Profile A。

    总结和推荐


    Series JF Ultra-Thin Process Sealed Tactiles 系列开关凭借其独特的超低轮廓设计、可靠的机械性能和广泛的色彩选择,成为市场上非常有竞争力的产品。在设计紧凑且要求可靠操作的应用中,该系列开关无疑是一个理想的选择。总体而言,我们强烈推荐此产品给需要高性能、高可靠性的客户。

JF15SP2G参数

参数
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
机械寿命 500000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 17.7mm*17.7mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
