首页  >  产品百科  >  BB16AW

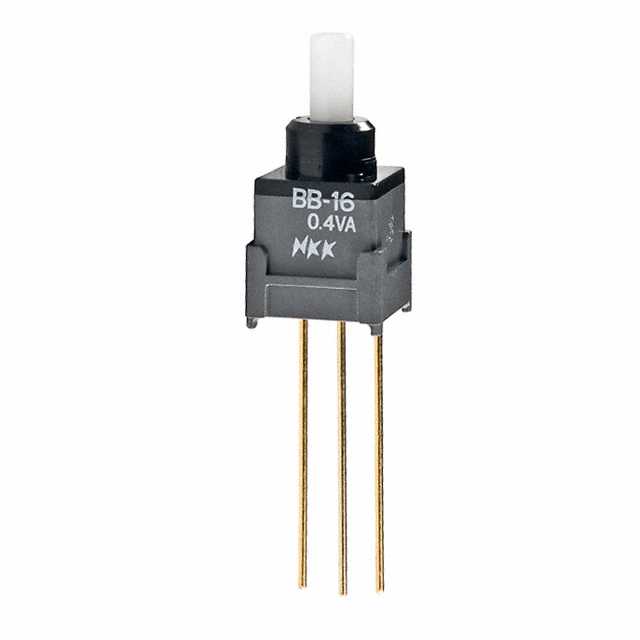

BB16AW

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-On SPDT 25000Cycles 28V 28V 25000Cycles SPDT 通孔安装
供应商型号: TS-BB16AW
供应商: 海外现货
标准整包数: 0
NKK SWITCHES 按钮开关 BB16AW

BB16AW概述


    产品简介


    Series BB Process Sealed Subminiature Antistatic Pushbuttons 是一款超小型化的按键开关,专为逻辑电平应用设计。该系列产品以紧凑的设计节省PC板空间,并提供两种操作模式:瞬间(Momentary)和保持(Alternate Action)。此系列开关具有卓越的防静电性能,尤其适用于对静电敏感的应用场合。其主要功能是用于逻辑电路中的信号控制,在工业自动化、医疗设备及消费电子等领域有着广泛的应用前景。

    技术参数


    | 参数类别 | 技术规格 |

    | 电气容量 | 逻辑电平下最大0.4VA @ 28V AC/DC |
    | 接触电阻 | ≤50毫欧姆 |
    | 绝缘电阻 | ≥500兆欧姆(@500V DC) |
    | 耐压强度 | ≥500V AC持续1分钟 |
    | 机械寿命 | 瞬间模式≥50,000次;保持模式≥25,000次 |
    | 电气寿命 | 同机械寿命 |
    | 操作力 | 瞬间模式2.55N;保持模式2.94N |
    | 接触行程 | 瞬间模式总行程0.113英寸(2.9mm);保持模式总行程0.2英寸(5.1mm) |
    | 材料与结构 | 塑料外壳,磷青铜金镀层接点等 |
    | 工作温度范围 | -30°C至+85°C |

    产品特点和优势


    1. 超小尺寸:与传统型号相比,Series BB系列体积缩小了1/3,非常适合高密度PCB布局。
    2. 抗静电设计:通过特殊碳掺杂套筒和支撑架有效防止静电影响,确保长期稳定性。
    3. 可靠接触机制:采用STC接触系统,具备更平滑的动作反馈、更高的接触稳定性以及无与伦比的逻辑电平可靠性。
    4. 坚固耐用:完全密封的外壳保护内部组件免受污染,同时便于焊接和清洁。

    应用案例和使用建议


    应用案例
    - 工业控制面板中的紧急停止按钮。
    - 医疗器械上的控制键,要求精确且稳定。
    - 消费电子产品如遥控器的小型按键模块。
    使用建议
    对于需要频繁触发的场合,建议选择保持模式的型号以减少人为误操作风险;若环境湿度较高,则需注意定期检查设备密封性以防湿气侵入导致故障。

    兼容性和支持


    Series BB系列与标准PCB网格兼容(0.1" × 0.1"),并支持多种安装方式(直角、垂直等),便于集成到现有系统中。制造商提供了详尽的技术文档及技术支持服务,确保客户能够顺利实施项目。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常弹回 | 检查是否存在物理障碍物或过载现象 |
    | 触摸时产生静电感 | 确保正确接地并使用防静电工具 |
    | 连接不稳定 | 重新焊接连接点并清理表面灰尘 |

    总结和推荐


    综上所述,Series BB Process Sealed Subminiature Antistatic Pushbuttons凭借其紧凑设计、高性能表现以及优越的防静电能力,在众多应用领域展现出强大的竞争力。如果您正在寻找一种高效稳定的按键解决方案,这款产品无疑是理想之选。强烈推荐给对空间利用率有严格要求且注重产品质量的专业用户。

BB16AW参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
执行器类型 帽盖
指示颜色 -
电流额定值 -
开关功能 On-On
面板开孔尺寸 -
机械寿命 25000Cycles
开关配置 SPDT
电气寿命 25000Cycles
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 盒装

BB16AW厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

BB16AW数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES BB16AW BB16AW数据手册

BB16AW封装设计

查看详情并下载
Symbol
Footprint
3D Model
