JWM21BA2A-A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off DPST 25000Cycles 25000Cycles 10A DPST 卡入式安装,按扣安装,焊接安装,面板安装 30mm(长度)*33.6mm(高度)
供应商型号: 633-JWM21BA2A-A
供应商: Mouser
标准整包数: 1

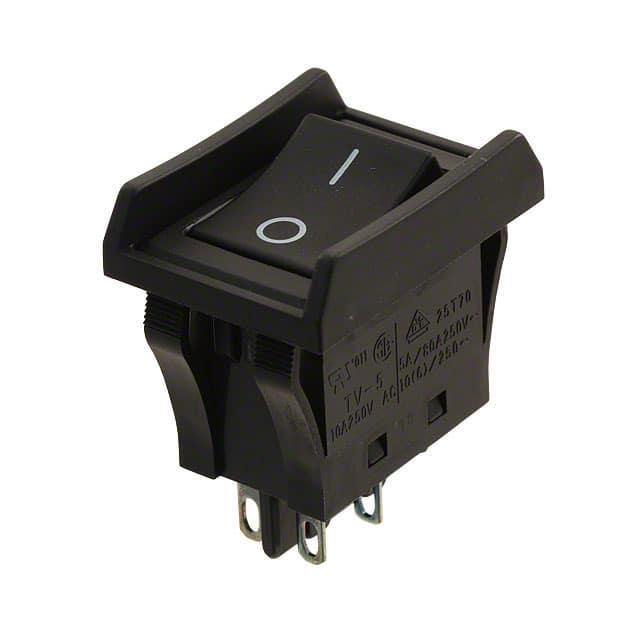

NKK SWITCHES 翘板开关 JWM21BA2A-A

JWM21BA2A-A概述

    高涌流10A与16A摇杆开关——系列JW

    产品简介


    系列JW高涌流10A与16A摇杆开关是专为需要高电流容量和可靠性的应用而设计的。这些开关主要用于工业控制、电力分配系统及通信设备等领域。JWM和JWMW型号适用于交流电负载,最大电流为10A;而JWL和JWLW型号则适用于更高的交流电负载,最大电流为16A。此外,JWLW型号还提供直流电版本,适用于电信应用,最大电流为5A。

    技术参数


    - 电气能力(电阻性负载)
    - 功率等级:JWM与JWMW型号为10A @ 125/250V AC;JWMW型号为10A @ 30V DC
    - 功率等级:JWL与JWLW型号为16A @ 125/250V AC;JWLW型号为5A @ 72V DC(用于电信应用)
    - 其他额定值
    - 接触电阻:JWM与JWMW型号的最大接触电阻为10毫欧;JWL与JWLW型号的最大接触电阻为20毫欧
    - 绝缘电阻:最小绝缘电阻为1,000兆欧,测试电压为500V DC
    - 介电强度:最小击穿电压为2,000V AC,持续时间为1分钟;最小接点与外壳之间的击穿电压为4,000V AC,持续时间为1分钟
    - 机械寿命:至少25,000次操作
    - 电气寿命:至少25,000次操作
    - 操作力:JWM与JWMW单极开关的操作力为3.92牛顿,双极开关的操作力为7.84牛顿;JWL单极开关的操作力为5.00牛顿,双极开关的操作力为10.00牛顿;JWLW双极开关的操作力为10.00牛顿
    - 触点角度:26°

    产品特点和优势


    - 行业首创:采用TV认证的成型摇杆,能够处理大电流涌流,具备高达10A和16A的大电流能力。
    - 防护等级:JWMW和JWLW型号符合IP67防护标准,具有良好的防尘防水能力。
    - 结构特点:独特的构造设计能够有效切断轻触接点,减少接触弹跳,增加电气寿命。
    - 终端密封:终端采用嵌入式环氧密封设计,防止助焊剂、灰尘和其他污染物侵入。
    - 安装简便:终端可以与连接器配合使用,方便安装。

    应用案例和使用建议


    - 应用案例:这些开关广泛应用于工业控制面板、电源分配系统和通信设备中,特别是在需要高可靠性、高电流容量的应用环境中。
    - 使用建议:
    - 在安装过程中,确保将橡胶垫均匀放置在开关前盖下,以保证良好的密封效果。
    - 避免在水平表面频繁溅水的环境中安装,如有可能,尽量使安装角度大于30°,防止水分积聚。
    - 安装完成后,避免从背后施加过度的力,以免损坏密封效果。

    兼容性和支持


    - 兼容性:这些开关与不同类型的电子元器件和设备兼容,特别是那些需要高电流容量和高可靠性的场合。
    - 支持与维护:厂商提供了详细的安装和使用指南,以及一系列的支持服务,包括技术支持、维修服务等。用户可以在官网获取更多信息和技术文档。

    常见问题与解决方案


    - 问题一:在频繁溅水的环境中安装时,开关是否仍能正常工作?
    - 解决方案:建议将安装角度设置在30°以上,以防止水分积聚。
    - 问题二:如何确保开关的长期使用寿命?
    - 解决方案:遵循安装和维护指南,定期检查并清洁开关,避免在高温、高湿度或高振动环境中长时间使用。

    总结和推荐


    系列JW高涌流10A与16A摇杆开关凭借其高电流容量、卓越的防护能力和可靠的电气性能,在各种工业和商业应用中表现出色。其独特的设计和优良的性能使其成为市场上极具竞争力的产品。强烈推荐在需要高电流容量和可靠性的应用场景中使用此系列开关。

JWM21BA2A-A参数

参数
开关功能 On-Off
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 10A
电气寿命 25000Cycles
机械寿命 25000Cycles
长*宽*高 30mm(长度)*33.6mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘
