首页  >  产品百科  >  BB15AB-FC

BB15AB-FC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 通孔安装 8mm(高度)
供应商型号: 633-BB15AB-FC
供应商: Mouser
标准整包数: 1

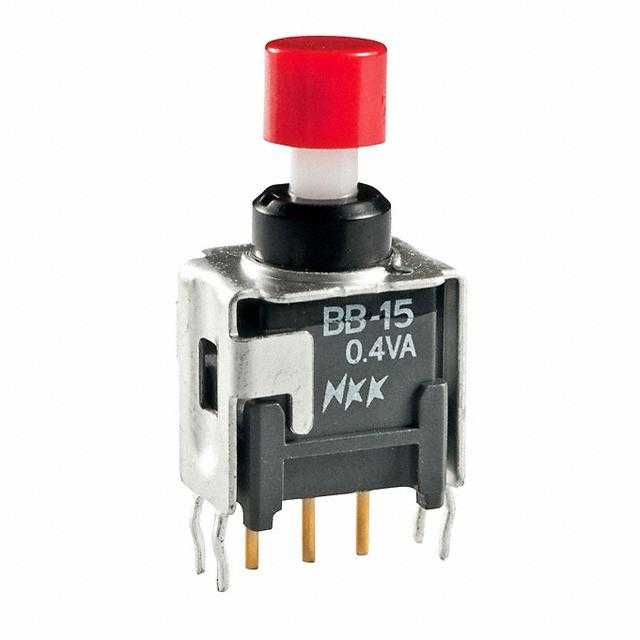

NKK SWITCHES 按钮开关 BB15AB-FC

BB15AB-FC概述

    # Series BB Process Sealed Subminiature Antistatic Pushbuttons 技术手册解读

    产品简介


    Series BB Process Sealed Subminiature Antistatic Pushbuttons 是一款专为逻辑电平应用设计的小型抗静电按键开关。它以卓越的性能和小巧的设计著称,广泛应用于需要高可靠性、紧凑尺寸和抗静电保护的电子设备中。此系列开关分为单极单掷(SPDT)和双极双掷(DPDT)两种电路结构,提供多种操作模式(如按压式、交替动作式)及安装方式选择,适用于工业控制、医疗设备和消费电子等多个领域。

    技术参数


    以下是Series BB Pushbuttons的主要技术规格:
    电气特性
    - 额定容量:0.4VA(最大值,AC/DC 28V),适用于0.1mA至0.1A范围。
    - 接触电阻:≤50毫欧姆。
    - 绝缘电阻:≥500兆欧姆(500V DC)。
    - 耐压强度:≥500V AC(1分钟)。
    - 机械寿命:≥50,000次操作(按压式);≥25,000次操作(交替动作式)。
    - 电气寿命:≥50,000次操作(按压式);≥25,000次操作(交替动作式)。
    - 典型操作力:
    - 按压式:2.55牛顿。
    - 替代动作式:2.94牛顿。
    物理特性
    - 按钮行程:
    - 按压式:预行程0.7mm,过行程0.4mm,总行程1.1mm。
    - 替代动作式:预行程1.0mm,过行程1.0mm,总行程2.0mm。
    - 材料:
    - 按钮:聚甲醛。
    - 套筒:碳填充尼龙。
    - 外壳:玻璃纤维增强尼龙。
    - 支架:镀锡磷青铜。
    - 动静触点:镀金磷青铜。
    环境适应性
    - 工作温度范围:-30°C 至 +85°C。
    - 湿度测试:90%-95%湿度条件下持续96小时。
    - 振动测试:10Hz至55Hz,1.5mm振幅,每次方向持续2小时。
    - 冲击测试:50G加速度(6个方向各5次冲击)。

    产品特点和优势


    1. 小型化设计:尺寸仅为Series M系列的三分之一,显著节省PCB空间。
    2. 抗静电保护:独特的碳填充套筒与支架设计,有效防止静电对触点的损害。
    3. 创新的STC接触机制:提供更顺畅的操作手感、更高的接触稳定性和逻辑电平可靠性。
    4. 密封结构:完全密封的外壳确保内部无尘污染,适合恶劣环境。
    5. 多样化配置:支持直插、直角、垂直等多种安装方式,满足不同应用场景需求。

    应用案例和使用建议


    应用场景
    - 工业自动化:用于各类机器的启动、停止或模式切换。
    - 医疗设备:作为关键功能键,需具备高可靠性。
    - 消费电子:如便携式通信设备,强调体积与耐用性。
    使用建议
    1. 在高温高湿环境中使用时,定期检查其密封状态。
    2. 安装时确保按钮居中对齐,避免过度施力导致损坏。
    3. 使用前根据实际需求选择合适的电路类型(SPDT或DPDT)和操作模式(按压式或替代动作式)。

    兼容性和支持


    - 兼容性:与标准PC板网格兼容,易于集成。
    - 认证:符合UL94V-0阻燃标准。
    - 技术支持:厂家提供详尽的焊接工艺指南及清洁规范。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关灵敏度下降 | 检查接触面是否有污垢并清洁。 |
    | 开关无法锁定 | 确认安装是否正确且支架稳固。 |
    | 操作力度过大 | 调整按钮行程设置至推荐值。 |

    总结和推荐


    Series BB Process Sealed Subminiature Antistatic Pushbuttons凭借其紧凑设计、可靠性能和多样化配置,在逻辑电平应用领域具有显著优势。尤其适用于对尺寸、耐用性和安全性要求较高的场景。推荐在设计需要高性能抗静电按键开关的产品时优先考虑此系列。
    综合评价:★★★★☆(4/5)。尽管价格略高于普通开关,但其卓越的性能和长期稳定性使其成为高端应用的理想选择。

BB15AB-FC参数

参数
开关配置 SPDT
电流额定值 -
指示颜色 -
电气寿命 50000Cycles
最大交流触点电压 28V
最大直流触点电压 28V
执行器类型 圆形,按钮
开关功能 On-Mom
机械寿命 50000Cycles
面板开孔尺寸 -
长*宽*高 8mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

BB15AB-FC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

BB15AB-FC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES BB15AB-FC BB15AB-FC数据手册

BB15AB-FC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.234 ¥ 69.5773
10+ $ 7.535 ¥ 63.6708
25+ $ 7.3008 ¥ 61.6918
50+ $ 7.0416 ¥ 59.5015
100+ $ 6.912 ¥ 58.4064
250+ $ 6.489 ¥ 54.8321
500+ $ 6.363 ¥ 53.7674
1000+ $ 6.258 ¥ 52.8801
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
