UB25SKW036B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Without Cap On-Mom DPDT 30V 125V 白色 5A 通孔安装
供应商型号: UB25SKW036B
供应商: 国内现货
标准整包数: 1

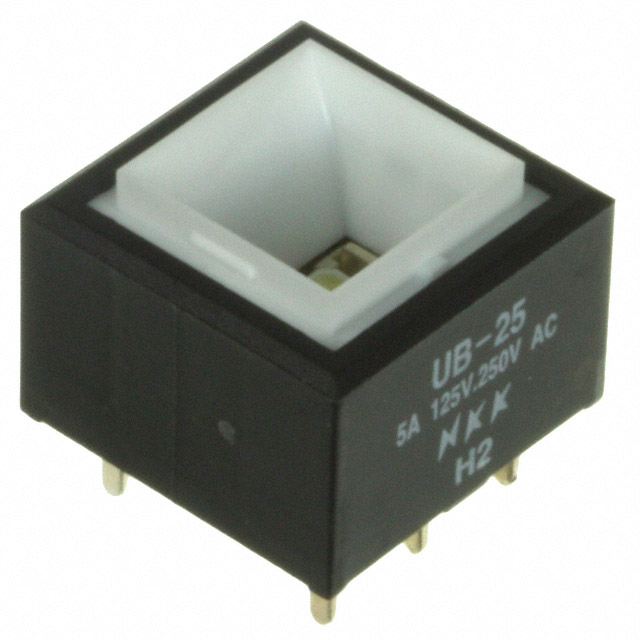

NKK SWITCHES 按钮开关 UB25SKW036B

UB25SKW036B概述


    产品简介


    Series UB低轮廓按钮开关
    Series UB低轮廓按钮开关是一款专为紧凑空间设计的高性能开关。它提供多种安装方式(如PCB安装和嵌入式安装),并具备单极和双极版本。该系列开关广泛应用于需要小尺寸、高可靠性的电子产品中,如工业自动化控制、医疗设备和通信系统等领域。

    技术参数


    - 电气容量(电阻负载)
    - 功率等级(银触点):5A @ 125/250V AC 或 5A @ 30V DC
    - 逻辑等级(金触点):最大 0.4VA @ 28V AC/DC (适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他额定值
    - 触点电阻:银触点最大 50毫欧,金触点最大 100毫欧
    - 绝缘电阻:最低 200兆欧 @ 500V DC
    - 耐压强度:接触间至少1000V AC,持续1分钟;接触与外壳之间至少1500V AC,持续1分钟
    - 机械寿命:瞬时动作至少100万次,交替动作至少20万次
    - 电气寿命:银触点至少1万次,银触点(3A @ 125V AC电阻负载)至少20万次,金触点至少20万次
    - 操作力
    - 单极:方形和平面1.9N,矩形3.1N
    - 双极:方形2.55N,矩形3.1N
    - 接触时间
    - 断开后闭合
    - 行程
    - 预行程:0.067英寸(1.7mm)
    - 过行程:0.024英寸(0.6mm)
    - 总行程:0.091英寸(2.3mm)

    产品特点和优势


    - 红绿双色和琥珀蓝双色
    - 交替显示标准或自定义标志
    - 超亮LED
    - 适用于全屏或点光源,提供明亮均匀的照明效果
    - 紧凑设计
    - 小巧的背面尺寸适合紧凑空间安装
    - 快速响应
    - 采用快接快断机制,有效减少电弧延长使用寿命
    - 独立的锁定机制
    - 提供电路状态的可见和可触指示
    - 防污染保护
    - 末端密封触点防止助焊剂、溶剂和其他污染物

    应用案例和使用建议


    该产品广泛应用于工业自动化控制、医疗设备和通信系统等领域。例如,在工业控制系统中,该按钮开关可以用于操作面板上的按钮控制,实现设备的启动和停止操作。为了更好地使用该产品,建议:
    - 确认安装方向和操作力
    - 在使用前确保操作力符合要求,避免损坏设备。
    - 正确连接电源
    - 确保外部电源适配器的电压不超过产品规定值,避免过载损坏。

    兼容性和支持


    - 兼容性
    - 本产品可以与其他电子元器件兼容使用,特别是在紧凑空间的设计中。
    - 支持
    - 厂家提供详细的安装和使用指南,并提供技术支持服务。

    常见问题与解决方案


    - 问题:操作力不足导致按钮失灵
    - 解决方案: 确认操作力是否符合要求,并调整操作力度。
    - 问题:LED灯不亮
    - 解决方案: 检查外部电源适配器的电压是否符合产品要求,必要时增加限流电阻。
    - 问题:按钮无法复位
    - 解决方案: 检查是否有机械卡滞现象,适当调整位置。

    总结和推荐


    总体来说,Series UB低轮廓按钮开关在工业自动化控制、医疗设备和通信系统等领域表现优秀。其紧凑设计、高效性能和多样化功能使其在市场上具有很强的竞争优势。我们强烈推荐该产品,尤其是对于需要高度可靠性的小型设备设计者。

UB25SKW036B参数

参数
执行器类型 Without Cap
指示颜色 白色
机械寿命 -
电流额定值 5A
开关配置 DPDT
面板开孔尺寸 -
电气寿命 -
开关功能 On-Mom
最大直流触点电压 30V
最大交流触点电压 125V
安装方式 通孔安装
包装方式 散装

UB25SKW036B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25SKW036B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25SKW036B UB25SKW036B数据手册

UB25SKW036B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30 ¥ 252
10+ $ 25.8564 ¥ 217.1938
100+ $ 23.504 ¥ 197.4336
250+ $ 20.46 ¥ 171.864
2500+ $ 16.6845 ¥ 140.1498
库存: 22
起订量: 2 增量: 1
