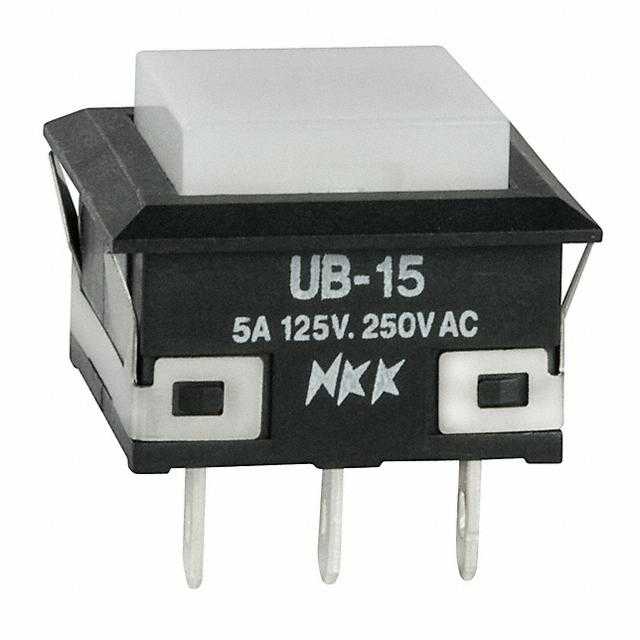

UB15KKW01N-B

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 方形-16.20x16.20 10000Cycles 30V 125V 10000Cycles 5A SPDT 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*17.8mm(高度)
供应商型号: UB15KKW01N-B
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB15KKW01N-B

UB15KKW01N-B概述


    产品简介


    Series UB Low Profile Pushbuttons 是一款高性能、低轮廓的按钮开关,适用于各种控制面板和电子设备。这种按钮开关以其紧凑的设计和卓越的性能著称,广泛应用于工业自动化、医疗设备、航空航天以及消费电子产品等领域。它提供单极和双极版本,并且可以安装在印刷电路板(PCB)上或通过焊接片进行插入式安装。

    技术参数


    以下是该系列按钮开关的主要技术参数:
    - 电气容量:电阻负载时,银触点最大电流为5A@125/250V AC或5A@30V DC;逻辑电平(金触点)最大功率为0.4VA@28V AC/DC(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)。
    - 接触电阻:银触点最大为50毫欧,金触点最大为100毫欧。
    - 绝缘电阻:最小为200兆欧(@500V DC)。
    - 介电强度:触点间最小为1000V AC,触点与外壳间最小为1500V AC(持续时间至少1分钟)。
    - 机械寿命:瞬时动作至少100万次操作,交替动作至少20万次操作。
    - 电气寿命:银触点至少10,000次操作,银触点带3A@125V AC负载时至少100,000次操作,金触点至少200,000次操作。
    - 额定操作力:单极情况下方形和矩形分别为1.9N;双极情况下方形和矩形分别为2.55N和3.1N。
    - 接触行程:预行程为1.7mm,超行程为0.6mm,总行程为2.3mm。
    - 环境温度范围:照明情况下的工作温度范围为-25°C到+50°C;非照明情况下的工作温度范围为-20°C到+70°C。
    - 湿度:在40°C(104°F)下,湿度可达90%至95%,持续96小时。
    - 振动:10Hz至55Hz频率范围内,峰值幅度为1.5mm,历时1分钟;在三个不同的垂直方向上振动2小时。
    - 冲击:50G加速度(每个方向5次冲击)。

    产品特点和优势


    - 双色LED:红绿和琥珀蓝双色LED提供了多种颜色选择,适合于需要交替显示的应用。
    - 超级亮LED:内置LED提供出色的均匀照明,增强可见性。
    - 安装灵活性:既可以通过PCB安装也可以通过焊接片进行插入式安装,适合紧凑空间内的使用。
    - 耐用材料:外壳采用玻璃纤维增强聚酰胺(UL94V-0),提供良好的机械性能和防火能力。
    - 敏感触控:采用快速动作接触机制,提供清晰的听觉反馈,有助于延长电气寿命。
    - 状态指示:配备可独立操作的锁定机制,提供可视和触觉的状态指示。
    - 耐腐蚀性:所有触点均经过密封处理,以防止污染物进入。

    应用案例和使用建议


    Series UB Low Profile Pushbuttons 广泛应用于工业控制系统中,如自动售货机、医疗器械控制面板和安全门系统等。这些按钮开关的小型化设计使其非常适合安装在空间受限的地方。
    使用建议:
    1. 在安装时确保按钮开关周围的环境符合其规定的温度和湿度要求,以保证长期稳定性。
    2. 使用时尽量避免剧烈震动和冲击,以免影响其使用寿命。
    3. 定期清洁和检查按钮开关,确保接触点的清洁和良好接触。

    兼容性和支持


    该产品支持多种安装方式,包括PCB安装和焊接片安装,适用于广泛的电子设备。制造商提供了详细的技术支持文档和安装指南,以帮助用户正确安装和使用产品。此外,购买该产品时可以选择是否包含UL、cULus和CSA认证,具体取决于您的应用需求。

    常见问题与解决方案


    1. Q: 按钮开关不响应?
    - A: 检查是否有异物阻塞按钮开关的行程路径,或者更换电池(如果适用)。

    2. Q: LED灯不亮?
    - A: 检查LED电路连接是否正确,并确保外部电源符合要求。如有必要,可以在LED电路中添加一个合适的球状电阻。

    3. Q: 按钮开关在高湿度环境中出现故障?
    - A: 确保周围环境符合产品的湿度要求,并采取适当的防潮措施。

    总结和推荐


    Series UB Low Profile Pushbuttons 在工业自动化和消费电子产品中表现出色。其紧凑的设计、高可靠性以及多种安装选项使其成为许多应用的理想选择。综合考虑其技术参数、应用场景和维护成本,我们强烈推荐此产品给寻求高质量按钮开关的用户。

UB15KKW01N-B参数

参数
开关功能 On-Mom
机械寿命 10000Cycles
指示颜色 -
开关配置 SPDT
执行器类型 Square Button
最大直流触点电压 30V
电流额定值 5A
面板开孔尺寸 方形-16.20x16.20
最大交流触点电压 125V
电气寿命 10000Cycles
长*宽*高 17.8mm(长度)*17.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB15KKW01N-B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。
