YB26CKW01/U

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Without Cap On-On DPDT 圆形-16.00(Dia) 200000Cycles 30V 125V 200000Cycles 3A 焊接安装,面板安装
供应商型号: TS-YB26CKW01/U
供应商: 海外现货
标准整包数: 1

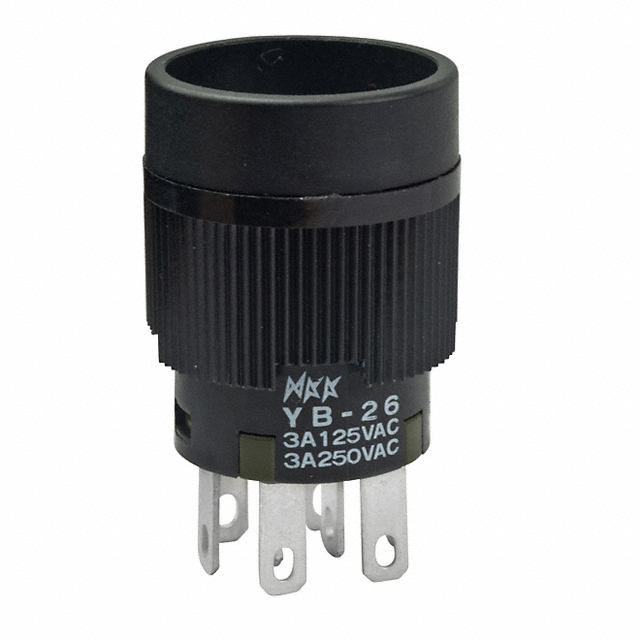

NKK SWITCHES 按钮开关 YB26CKW01/U

YB26CKW01/U概述


    产品简介


    Series YB短体按钮开关
    Series YB 短体按钮开关是专为各种工业和消费应用设计的一种高可靠性机械式按钮开关。这类开关具有多种功能,可以用于指示灯控制、信号传输以及其他自动化控制系统。它们被广泛应用于机器控制面板、医疗设备、航空航天以及各类交通工具中。

    技术参数


    - 电气能力(电阻负载)
    - 功率级别(银):3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    - 逻辑级别(金):0.4VA最大 @ 28V AC/DC 最大(适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V)

    - 其他评级
    - 接触电阻:银:最大50毫欧;金:最大100毫欧
    - 绝缘电阻:最小200兆欧 @ 500V DC
    - 耐压强度:最小1,000V AC 在触点间,1分钟;最小1,500V AC 在触点和外壳之间,1分钟
    - 机械寿命:瞬时电路:最少1,000,000次操作;保持电路:最少200,000次操作
    - 电气寿命:最少100,000次操作
    - 额定操作力:单极:非密封1.47N,密封1.67N;双极:非密封2.75N,密封2.94N
    - 接触时间:非短路(断开后闭合)
    - 行程:预行程 1.5mm;过行程 1.5mm;总行程 3.0mm
    材料与饰面
    - 外壳/边框:玻璃纤维增强聚酰胺(UL94V-0)
    - 卡入框架:不锈钢
    - 基座:玻璃纤维增强聚酰胺(UL94V-0)
    - 可移动接触器:磷青铜镀银或镀金
    - 可移动触点:银合金镀银或黄铜镀金
    - 固定触点:银合金或铜镀金
    - 开关端子:磷青铜镀锡
    - 灯端子:磷青铜镀锡
    环境数据
    - 操作温度范围:带灯:-25°C 至 +50°C;不带灯:-25°C 至 +70°C
    - 湿度:在40°C(104°F)下,90~95%湿度,持续96小时
    - 振动:10~55Hz,峰值-峰振幅1.5mm,频率范围内,1分钟内返回,三个直角方向,每个方向2小时
    - 冲击:50G(490m/s²),在六个直角方向上测试,每个方向5次冲击
    - 密封:面板密封型号符合IEC60529标准IP65(类似于NEMA 4和13)

    产品特点和优势


    Series YB 短体按钮开关的特点包括:
    - 全表面或局部照明:配备灯泡或多元素LED,带有或不带电阻器。
    - 多种颜色选择:超亮LED颜色包括白色、绿色和蓝色,以及明亮LED颜色包括红色、琥珀色和绿色。
    - 独特的整体边框保护机制:结合防误操作设计。
    - 双重保护机制:顶部使用热塑性弹性体密封,内部采用丁腈橡胶卷筒密封,提供额外的内部机构防护。
    - 高密度设计:实现小于一英寸的安装深度。
    - 抗冲击、长寿命的开关设计:确保操作灵敏。
    - 环氧密封端子:防止助焊剂、灰尘、溶剂及其他污染物进入。

    应用案例和使用建议


    这些开关广泛应用于机器控制面板、医疗设备、航空航天及交通工具等领域。根据手册提供的应用场景,建议在需要耐久性强、防护等级高的应用场合中使用。例如,在恶劣环境条件下,如振动和冲击较大的工业环境,确保正确的安装和使用以发挥最佳性能。

    兼容性和支持


    Series YB 短体按钮开关符合UL94V-0阻燃标准,可提供UL和CSA认证。厂商提供了详细的安装和维护指南,帮助客户正确使用和维护这些产品。为了获得最佳效果,建议遵循制造商的安装和维护指南。

    常见问题与解决方案


    - 问题1:如何判断开关是否损坏?
    - 解决方法:检查操作时是否有明显的反馈声音或触觉反馈。如果没有,则可能是内部机械故障或电气连接问题,需进一步检测。
    - 问题2:如何更换灯泡?
    - 解决方法:参阅附带的安装手册,按照说明拆卸灯盖并替换灯泡。
    - 问题3:开关操作不顺畅怎么办?
    - 解决方法:清洁和润滑机械部分。如果仍存在问题,请联系售后服务中心进行检修。

    总结和推荐


    Series YB 短体按钮开关以其卓越的性能和可靠的设计,在众多应用领域中表现出色。其高耐用性、防护等级和多功能性使其成为市场上最受欢迎的产品之一。对于需要高度可靠和耐用的开关的应用,强烈推荐使用此系列开关。

YB26CKW01/U参数

参数
最大直流触点电压 30V
面板开孔尺寸 圆形-16.00(Dia)
电气寿命 200000Cycles
最大交流触点电压 125V
执行器类型 Without Cap
指示颜色 -
电流额定值 3A
开关配置 DPDT
机械寿命 200000Cycles
开关功能 On-On
安装方式 焊接安装,面板安装
包装方式 散装

YB26CKW01/U厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB26CKW01/U数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB26CKW01/U YB26CKW01/U数据手册

YB26CKW01/U封装设计

查看详情并下载
Symbol
Footprint
3D Model
