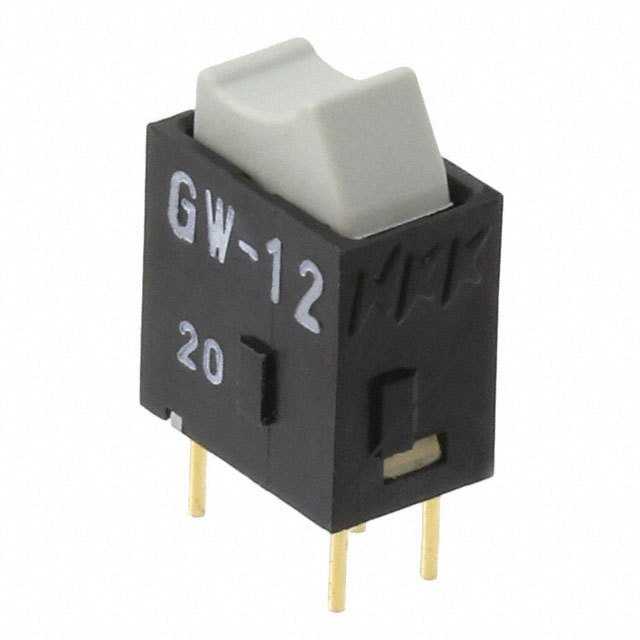

GW12RHP

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On SPDT 50000Cycles 50000Cycles SPDT SPDT 通孔安装 7.5mm(长度)*9.3mm(高度)
供应商型号: GW12RHP-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 翘板开关 GW12RHP

GW12RHP概述


    产品简介


    系列:GW超薄摇杆开关
    本系列产品包括B32、B33和B34三种型号,它们是专为逻辑级电路设计的超薄摇杆开关。这些开关具有体积小、安装密度高、可靠性高等特点,适用于手持设备及其他空间受限的应用场合。

    技术参数


    | 参数 | 描述 |

    | 电气容量(电阻负载) | 逻辑电平:最大0.4VA @ 28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V) |
    | 接触电阻 | 最大80毫欧姆 |
    | 绝缘电阻 | 最小500兆欧姆 @ 500V DC |
    | 介电强度 | 最低500V AC,持续1分钟 |
    | 机械寿命 | 至少50,000次操作 |
    | 电气寿命 | 至少50,000次操作 |
    | 额定操作力 | 摇杆:1.70N;拨动:1.30N |
    | 触点角度 | 28° |

    产品特点和优势


    GW系列超薄摇杆开关具备多种特点和优势:
    - 尺寸小巧:仅为标准PC板网格间距的大小,适合高密度安装。
    - 防护等级高:结合防尘盖和紧密贴合的外壳,确保内部接触点的安全。
    - 独特的STC接触机制:提供更平稳、准确的操作感和更高的逻辑级别可靠性。
    - 抗振动和冲击:能够在恶劣环境下稳定运行,振动测试频率范围宽泛,冲击加速度高达50G。

    应用案例和使用建议


    - 手持设备:由于其超薄的设计和高密度PCB安装能力,这些开关特别适合用于手持设备,如手机、平板电脑等。
    - 嵌入式系统:在需要紧凑设计的应用中,如工业控制系统或自动化设备中,这些开关可以提供可靠的控制接口。
    使用建议:
    - 确保正确连接电源和接地线,避免短路。
    - 在安装过程中注意防尘,防止灰尘进入影响电气性能。

    兼容性和支持


    - 兼容性:与标准PC板兼容,易于集成到现有系统中。
    - 厂商支持:制造商提供详细的技术手册和安装指南,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 问题:开关操作不顺畅。
    - 解决方法:检查接触点是否有灰尘或杂质,清洁后重新安装。

    2. 问题:接触不良。
    - 解决方法:确认所有连接正确无误,必要时重新焊接终端。

    总结和推荐


    总结:
    GW系列超薄摇杆开关凭借其卓越的机械和电气性能,以及可靠的操作表现,在多个应用领域展现出显著的优势。尤其在手持设备和其他需要高密度安装的场合下表现出色。
    推荐:
    强烈推荐GW系列超薄摇杆开关用于需要高效且紧凑控制解决方案的应用场景。其设计精良、质量可靠,能够满足大部分用户的严格需求。

GW12RHP参数

参数
机械寿命 50000Cycles
开关功能 On-On
指示颜色 -
开关配置 SPDT
触点样式 SPDT
电流额定值 -
电气寿命 50000Cycles
长*宽*高 7.5mm(长度)*9.3mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GW12RHP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GW12RHP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES GW12RHP GW12RHP数据手册

GW12RHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
