JWMW22RAA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On DPDT 25000Cycles 25000Cycles 卡入式安装,按扣安装,焊接安装,面板安装 29.6mm(长度)*33mm(高度)
供应商型号: JWMW22RAA
供应商: 国内现货
标准整包数: 20

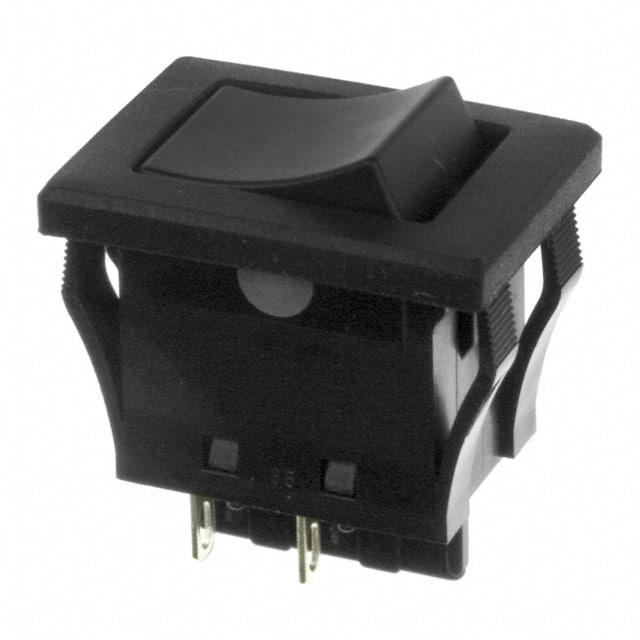

NKK SWITCHES 翘板开关 JWMW22RAA

JWMW22RAA概述


    产品简介


    Series JW High Inrush 10 & 16 Amp Rockers 是一款适用于高电流应用场景的按钮开关,设计上特别强调处理高浪涌电流的能力。这些开关具有多种型号(JWM、JWMW、JWL 和 JWLW),并提供从单极到双极切换的选择。产品广泛应用于工业设备、照明控制、电动机控制、家用电器等领域,是高效、可靠的电路控制选择。

    技术参数


    以下是 Series JW High Inrush 10 & 16 Amp Rockers 的关键性能指标:
    | 参数类别 | 规格说明 |

    | 电气容量 (电阻负载) | JWM & JWMW 模型:10A @ 125/250V AC;JWL & JWLW 模型:16A @ 125/250V AC;DC 额定值根据具体型号而定 |
    | 接触电阻 | JWM & JWMW:最大 10 毫欧;JWL & JWLW:最大 20 毫欧 |
    | 绝缘电阻 | 最小 1,000 兆欧 @ 500V DC |
    | 耐压强度 | 2,000V AC (1 分钟):接触间;4,000V AC (1 分钟):接触与外壳之间 |
    | 机械寿命 | 最少 25,000 次操作 |
    | 电寿命 | 最少 25,000 次操作 |
    | 额定操作力 | 单极:JWM 单极 3.92N,JWL 单极 5.00N;双极:JWM 双极 7.84N,JWL 双极 10.00N |
    | 投掷角度 | 26° |

    产品特点和优势


    - 高浪涌电流处理能力:Series JW 开关专门设计用于应对大电流负载的浪涌情况,适用于如电机启动、LED 照明等需要高瞬态电流的应用场景。
    - 安全与可靠性:具备 TV 认证(TV-5 和 TV-8),能承受较大的过载电流。
    - IP67 密封性能:JWMW 和 JWLW 版本满足 IEC60529 标准中的 IP67 等级,提供卓越的防尘防水性能。
    - 独特的构造设计:采用增强绝缘屏障、专用镀银合金触点和环氧密封端子,显著提升使用寿命和抗干扰能力。
    - 多样化配置:支持多种电路设计(单极/双极、单掷/双掷)及个性化定制选项(颜色、标记等)。

    应用案例和使用建议


    应用案例
    1. 工业设备:Series JW 开关可用于工业自动化控制中频繁切换高功率负载的需求。
    2. 家庭电器:例如冰箱、洗衣机等大功率家电设备中,作为主电源开关使用。
    3. 电动工具:在电钻或电锯等工具中控制电动机启停。

    使用建议
    - 安装注意事项:确保面板厚度符合要求(一般为 1.0~4.0 mm),避免因安装不当导致密封失效。
    - 恶劣环境防护:对于湿气或灰尘较多的环境,优先选用 JWMW/JWLW 带密封版本以延长产品寿命。
    - 合理选型:根据具体应用场合选择合适的额定值和电路形式,如 DPDT 配置适合对称电路切换需求。

    兼容性和支持


    - 兼容性:Series JW 开关可与多种连接器和端子配合使用,同时支持 Solder Lug 和 Quick Connect 类型。
    - 认证支持:UL、CSA、VDE 认证覆盖广泛的电压和电流范围,适合全球市场销售。
    - 售后服务:厂家提供详细的安装手册和技术支持服务,帮助用户快速解决安装和调试问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常切换 | 检查面板密封是否完好,清洁边缘处的灰尘与异物 |
    | 切换时产生异常噪音 | 确认安装是否水平且牢固,避免过度施加横向应力 |
    | 开关寿命不足 | 更换适合高电寿命的产品型号(如 JWLW) |
    | 安装后接触不良 | 检查面板切割边缘是否平整,必要时重新切割 |

    总结和推荐


    Series JW High Inrush 10 & 16 Amp Rockers 是一款面向高电流应用领域的高性能开关产品。其卓越的抗浪涌能力和多样化的配置使其成为工业、商业和家庭应用的理想选择。尽管价格略高于普通开关,但其耐用性和安全性使其更具性价比优势。我们强烈推荐该系列开关用于需要可靠切换性能的关键场景,特别是在高负荷、复杂环境的应用中。

JWMW22RAA参数

参数
指示颜色 -
开关配置 DPDT
触点样式 -
电流额定值 -
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-On
长*宽*高 29.6mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

JWMW22RAA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWMW22RAA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWMW22RAA JWMW22RAA数据手册

JWMW22RAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
