JWL22RAA/UCV

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On DPDT 16A DPDT 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: TS-JWL22RAA/UCV
供应商: 海外现货
标准整包数: 1

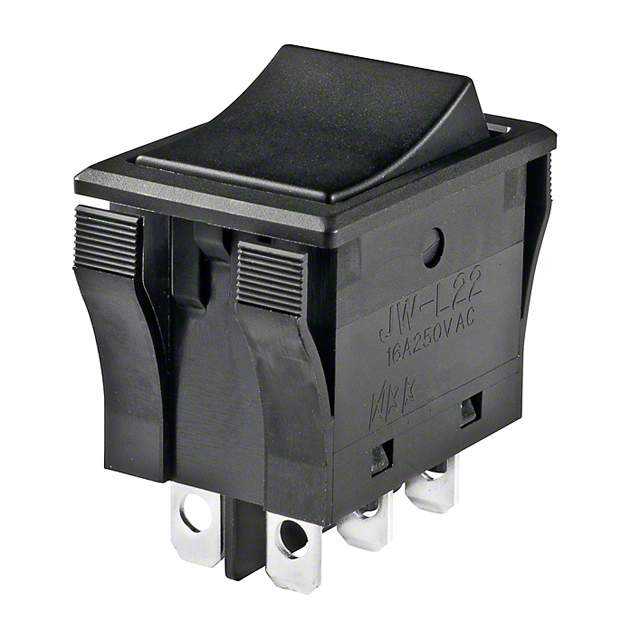

NKK SWITCHES 翘板开关 JWL22RAA/UCV

JWL22RAA/UCV概述

    高涌流10A和16A摇杆开关产品概述

    产品简介


    高涌流10A和16A摇杆开关(系列JW)是专为需要高电流承载能力和高可靠性应用场景设计的新型开关。它们具有卓越的抗浪涌能力,能够在瞬间电流冲击下稳定运行,适用于电力系统、工业自动化、通信设备等领域。系列JW摇杆开关提供多种型号,涵盖单极和双极切换模式,额定电流分别达到10A和16A,使其成为各种高要求环境的理想选择。

    技术参数


    - 电气容量:
    - 电阻负载下,10A @ 125/250V AC(JWM & JWMW 型号)
    - 30V DC 下,10A(JWMW 型号)
    - 16A @ 125/250V AC(JWL & JWLW 型号)
    - 72V DC 下,5A(电信应用)
    - 接触电阻:
    - 最大值为10毫欧(JWM & JWMW 型号)
    - 最大值为20毫欧(JWL & JWLW 型号)
    - 绝缘电阻:
    - 最小值为1,000兆欧 @ 500V DC
    - 耐压强度:
    - 接触之间最小2,000V AC,持续1分钟
    - 接触与外壳之间最小4,000V AC,持续1分钟
    - 机械寿命:
    - 最低25,000次操作
    - 电气寿命:
    - 最低25,000次操作
    - 额定操作力:
    - 单极:3.92N(JWM & JWMW 型号)
    - 双极:7.84N(JWM & JWMW 型号)
    - 单极:5.00N(JWL & JWLW 型号)
    - 双极:10.00N(JWL & JWLW 型号)
    - 行程角度:
    - 26°

    产品特点和优势


    - 行业首个TV认证:行业首款具备TV认证的模制摇杆开关,专门设计用于处理大电流冲击。
    - 卓越的电气能力:10A 和 16A 的高电流承载能力使它适用于高负荷应用场景。
    - 增强的绝缘性能:外部绝缘屏障提高了绝缘电阻和耐压强度。
    - 持久耐用:特别设计的接触结构减少接触反弹,提高电气寿命。
    - 恶劣环境适应性:符合IP67标准,具备防尘防水能力。
    - 灵活安装:可根据不同需求选择带或不带屏蔽盖的版本,且兼容性强。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:用于控制电机和电源转换器等高功率负载设备。
    - 通信基础设施:用于电信交换机和基站等环境中的高稳定性开关需求。
    - 家用电器:用于洗衣机、空调等设备中控制高电流负载的电路。
    使用建议:
    - 确保安装在避免严重灰尘堆积的位置,以防止对开关操作造成影响。
    - 在湿度较高或可能存在冷冻条件的环境中,建议倾斜安装,确保水分不会积聚在开关内部。
    - 在面板安装过程中,注意对齐密封垫并确保无间隙安装,以维持开关的密封性能。

    兼容性和支持


    - 该系列产品与市面上常见的电气系统兼容,便于集成到现有电路中。
    - 制造商提供详细的安装指南和技术支持,确保用户能够正确安装和维护设备。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法正常操作 | 检查接线是否正确连接,并确认周围环境无灰尘堆积。 |
    | 开关外壳损坏 | 更换损坏部件,并重新进行密封处理。 |

    总结和推荐


    高涌流10A和16A摇杆开关(系列JW)凭借其出色的电气性能和优良的设计,适用于各种严苛的应用环境。其卓越的电气承载能力和长期稳定性,使其成为专业应用场合的理想选择。推荐给需要高可靠性和高性能开关解决方案的用户。

JWL22RAA/UCV参数

参数
开关配置 DPDT
触点样式 DPDT
电流额定值 16A
电气寿命 -
机械寿命 -
开关功能 On-On
指示颜色 -
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWL22RAA/UCV厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL22RAA/UCV数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL22RAA/UCV JWL22RAA/UCV数据手册

JWL22RAA/UCV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 16.9065 ¥ 143.7053
25+ $ 16.1424 ¥ 137.2104
50+ $ 15.8232 ¥ 134.4972
100+ $ 15.5154 ¥ 131.8809
250+ $ 15.219 ¥ 129.3615
库存: 24
起订量: 14 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1437.05
