WT18S

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 30V(DC) Mom-Off-Mom 15000Cycles 30V 125V 10A(AC/DC) 17.5mm SPDT 焊接安装,面板安装 28.8mm(长度)*54.2mm(高度)
供应商型号: WT18S
供应商: 国内现货
标准整包数: 1

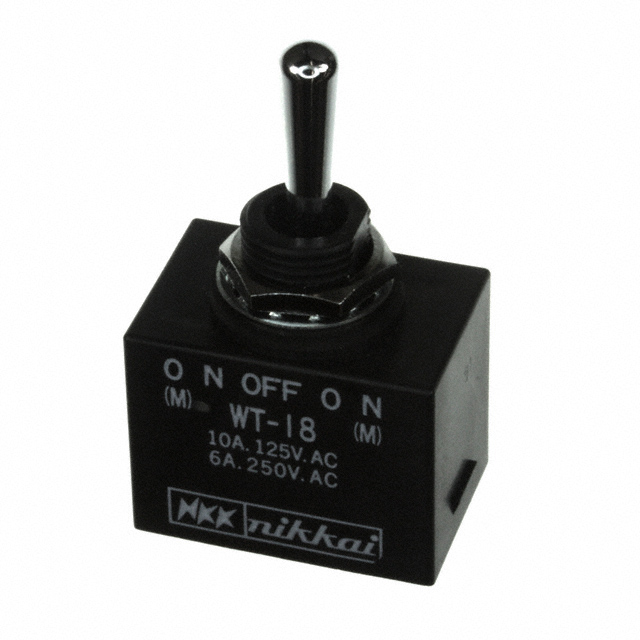

NKK SWITCHES 拨动开关 WT18S

WT18S概述


    产品简介


    本产品为环境密封型开关(Series WT),属于钮子开关(Toggles)类别。它具有高可靠性、抗环境影响的特点,广泛应用于工业控制、电力系统、通信设备、安防系统等领域,能够确保在恶劣环境下稳定运行。

    技术参数


    - 电气容量(电阻负载):
    - 功率等级:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC
    - 其他额定值:
    - 接触电阻:焊片及螺钉端子型号最大为10毫欧姆;引线端子型号最大为30毫欧姆
    - 绝缘电阻:最小为200兆欧姆 @ 500V DC
    - 耐压强度:1500V AC 最小,持续1分钟
    - 机械寿命:ON-None-Off、ON-None-On、ON-Off-On 型号最小为50,000次操作;所有其他型号最小为30,000次操作
    - 电气寿命:最小为15,000次操作
    - 摆动角度:24°
    - 材料与表面处理:
    - 按钮:黄铜,镀铬
    - 管套与外壳:玻璃纤维增强尼龙(UL94V-0)
    - 内壳:密胺树脂
    - 移动接触器:铜,镀银
    - 固定接触器:银合金加铜,镀银
    - 引脚:镀锡黄铜
    - 导线盖:耐热聚氯乙烯(引线为AWG 16)
    - 环境数据:
    - 工作温度范围:-30°C 至 +70°C(-22°F 至 +158°F)
    - 湿度:在40°C(104°F)下,湿度90~95%,持续96小时
    - 振动:10~55 Hz 频率范围内峰值至峰值振幅为1.5 mm,历时1分钟,每个方向振动2小时
    - 冲击:50G 加速度(每方向冲击5次,共6个方向)
    - 前面板密封:符合IEC60529标准的IP67防护等级
    - 后面板密封:焊片和螺钉端子型号符合IP60防护等级,导线端子型号符合IP67防护等级

    产品特点和优势


    - 环境密封:导线端子型号符合IP67标准,可防水防尘;焊片或螺钉端子型号前后面板分别符合IP67和IP60标准。
    - 单件构造:管套和外壳一体化设计,增加了防尘防水能力。
    - 环氧密封底座:底座用环氧树脂密封,增加对灰尘和水的防护。
    - 独特的接触机制:专门设计的接触机制,能够破除电路11、12、21和22的轻微焊接。
    - 互锁移动接触器:减少接触反弹,提高开关可靠性。
    - 耐热树脂外罩:使用耐热树脂,符合UL94V-0阻燃标准,提供高电弧和跟踪抵抗力。

    应用案例和使用建议


    - 应用案例:适用于需要在潮湿和多尘环境中工作的场合,如工业自动化控制系统、通讯基站和户外安防设备。
    - 使用建议:
    - 在高温环境下使用时,注意确保设备处于安全操作温度范围内。
    - 在安装过程中,严格按照手册中的指导进行操作,特别是关于手动焊接的时间和温度要求。
    - 使用配套的封堵件(如AT401A/H/S)时,务必配合标准硬件包内的O型圈(AT401P),以确保最佳密封效果。

    兼容性和支持


    - 兼容性:本产品可与市场上常见的电器设备兼容,特别适合在严苛环境中使用。
    - 支持:制造商提供详细的安装和使用指南,以及售后服务和技术支持,确保用户能够在出现问题时及时获得帮助。

    常见问题与解决方案


    - Q1: 如何判断产品是否安装正确?
    - A1: 参考手册中的安装指南和示意图,确保所有接线和部件都按指示安装到位。

    - Q2: 在高温环境下工作时,如何保护设备不损坏?
    - A2: 确保设备工作温度在手册中规定的范围内,避免长时间暴露于超过额定温度的工作环境中。
    - Q3: 安装过程中需要注意哪些事项?
    - A3: 严格按照手册中的安装步骤进行,特别是关于焊接时间和温度的要求,确保安装质量。

    总结和推荐


    综上所述,Series WT 环境密封型开关是一款性能可靠、适用范围广的电子元器件。其出色的密封性能、耐用的设计以及优异的电气特性使其成为在恶劣环境下工作的理想选择。无论是工业自动化、通信还是安防领域,这款产品都能发挥重要作用。因此,强烈推荐给需要在严苛环境中工作的用户。

WT18S参数

参数
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 Mom-Off-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 10A(AC/DC)
长*宽*高 28.8mm(长度)*54.2mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

WT18S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT18S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT18S WT18S数据手册

WT18S封装设计

查看详情并下载
Symbol
Footprint
3D Model
