G22AV

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) 开-开 100000Cycles 28V 28V 3.8mm 垂直安装,通孔安装 5.3mm(长度)*7.4mm(高度)
供应商型号: 360-2624-ND
供应商: Digi-Key
标准整包数: 1

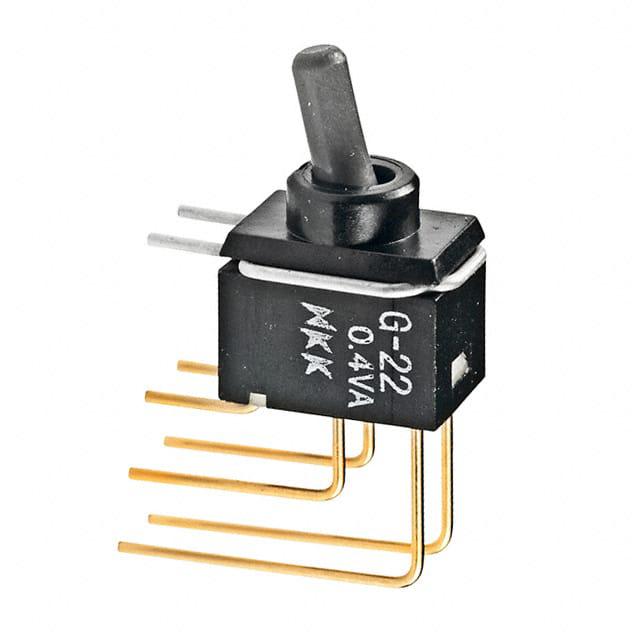

NKK SWITCHES 拨动开关 G22AV

G22AV概述

    系列G密封超小型开关技术手册

    产品简介


    系列G密封超小型开关(Series G Process Sealed Ultra-Miniature Toggles)是由NK公司生产的高密度安装、重量极轻(仅0.25克)的电子元器件,特别适用于手持设备。这些开关的封闭式结构防止了接触污染,并且允许节省时间和成本的自动化焊接和清洁。它们主要用于逻辑级电路,在这种电路中,不会产生危险能量。

    技术参数


    - 电气容量:逻辑电平下的电阻负载最大为0.4VA(@28V AC/DC)。适用范围为0.1mA至0.1A,电压范围为20mV至28V。
    - 其他额定值:
    - 接触电阻:最大80毫欧姆。
    - 绝缘电阻:最低500兆欧姆(@500V DC)。
    - 工频耐压:至少500V AC,持续1分钟。
    - 机械寿命:对于ON-NONE-ON和ON-OFF-ON电路至少100,000次操作;对于其他电路至少50,000次操作。
    - 电气寿命:对于ON-NONE-ON和ON-OFF-ON电路至少100,000次操作;对于其他电路至少50,000次操作。
    - 操作力:瞬时开关为0.93牛顿,保持开关为1.20牛顿。
    - 行程角度:28度。


    产品特点和优势


    - 超小型设计:高密度安装,轻便(仅0.25克),非常适合手持设备。
    - 完全封闭:防接触污染,方便自动焊接和清洁。
    - 环氧密封引脚:阻止助焊剂、溶剂和其他污染物进入。
    - STC接触机制:提供无与伦比的逻辑电平可靠性,具有平滑、明确的切换动作,提高接触稳定性。
    - 标准PC板间距:便于PCB上的安装。

    应用案例和使用建议


    - 手持设备:在需要高密度、低功耗设备的应用中,如手持仪表、移动设备等。
    - 自动设备:在需要自动化清洁的设备中使用,可以减少维护成本和时间。
    - 逻辑级电路:适用于低电压低电流的逻辑电路应用。
    使用建议:
    - 建议采用波峰焊接方法进行安装,并遵循相关规范(见补充部分)。
    - 使用前应确保设备清洁,避免污物影响使用寿命。

    兼容性和支持


    - 这些开关与标准PC板兼容,可轻松安装。
    - 厂商提供了详细的技术支持,包括清洁和焊接指南(见补充部分)。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查并确保焊接质量良好,引脚没有腐蚀或损坏。
    - 问题2:操作不稳定
    - 解决方案:检查是否有外部物理压力导致,确保安装稳定。
    - 问题3:不能自动清洁
    - 解决方案:确认所使用的清洁工艺符合标准(见补充部分)。

    总结和推荐


    综上所述,系列G密封超小型开关在高密度安装、手持设备等领域具有显著优势。它们的设计和构造旨在提供出色的电气和机械性能,特别是其卓越的接触稳定性和轻量化设计使其成为许多应用的理想选择。因此,强烈推荐在手持设备、自动化系统及其他需要高可靠性的逻辑级电路中使用这些开关。

G22AV参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.8mm
机械寿命 100000Cycles
开关功能 开-开
指示颜色 -
长*宽*高 5.3mm(长度)*7.4mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

G22AV厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G22AV数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES G22AV G22AV数据手册

G22AV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.368 ¥ 87.6096
10+ $ 8.6174 ¥ 72.1172
25+ $ 8.1261 ¥ 68.0057
40+ $ 7.8848 ¥ 65.9856
80+ $ 7.541 ¥ 63.1091
230+ $ 7.045 ¥ 58.9579
440+ $ 6.756 ¥ 56.5393
945+ $ 6.4299 ¥ 53.8105
库存: 143
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.6
