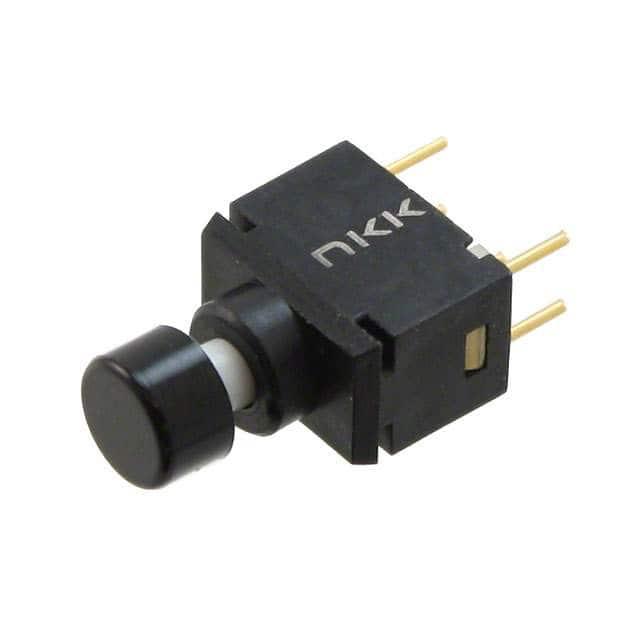

GB15AP-XA

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles 通孔安装 7mm(长度)*5.4mm(高度)
供应商型号: 360-2630-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 GB15AP-XA

GB15AP-XA概述


    产品简介


    Series GB Process Sealed Ultra-Miniature Pushbuttons 是一款设计精良的超小型按键开关,具有卓越的可靠性和紧凑的设计。这类开关适用于逻辑电路,主要用于手持设备和其他需要高密度安装的应用场合。其主要功能是作为开关控制器,在各种自动化和电子设备中实现逻辑信号的传递与控制。此系列开关广泛应用于消费电子、医疗设备、工业控制系统等领域。

    技术参数


    | 参数类别 | 描述 |

    | 电气能力 | 最大逻辑电平:0.4VA @ 28V AC/DC (适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V) |
    | 接触电阻 | 最大值:80毫欧 |
    | 绝缘电阻 | 最小值:500兆欧 @ 500V DC |
    | 介质强度 | 最小500V AC,持续1分钟 |
    | 机械寿命 | 至少50,000次操作 |
    | 电气寿命 | 至少50,000次操作 |
    | 额定操作力 | 1.70牛顿 |
    | 行程 | 预行程:0.9毫米;过行程:0.2毫米;总行程:1.1毫米 |

    产品特点和优势


    - 紧凑设计:Series GB 的超小型尺寸允许高度密集的安装,并且重量仅为0.25克,非常适合便携式设备。
    - 完全密封结构:防止接触污染,同时支持时间节约型自动化焊接和清洁流程。
    - 创新接触机制:采用获奖的STC接触机制,提供更平滑的操作、更强的触觉反馈以及更高的接触稳定性。
    - 标准化终端间距:终端间隔为2.54毫米×2.54毫米,符合标准PC板网格布局,便于通过通孔安装。

    应用案例和使用建议


    Series GB Process Sealed Ultra-Miniature Pushbuttons 在消费电子产品如手机、平板电脑以及便携式医疗设备中有广泛应用。对于需要精确控制的小型设备来说,这些开关能够提供稳定可靠的信号传输。使用时应确保设备的工作温度不超过规定范围(-30°C至+85°C),并且定期检查清洁状况以保持最佳性能。

    兼容性和支持


    该系列产品未经过UL认证或CSA认证测试,但被设计用于低压低电流逻辑级电路。如果需要更多关于兼容性的信息,请参考产品补充文档中的具体说明。制造商提供了详细的安装指南和技术支持服务,帮助客户顺利集成到现有系统中。

    常见问题与解决方案


    - 问题一:开关无法正常工作
    - 解决方案:检查是否按照正确的焊接方法进行了波峰焊处理。确保焊点无虚焊现象。

    - 问题二:接触不良
    - 解决方案:确认连接器插针没有弯曲变形,并检查接触表面是否有氧化物或其他污染物。必要时可更换新的部件。

    总结和推荐


    总体而言,Series GB Process Sealed Ultra-Miniature Pushbuttons 提供了出色的性能表现和便捷的操作体验。其轻量化设计、耐用性和易用性使其成为众多电子产品的理想选择。如果您正在寻找一款适合严苛环境下的微型开关解决方案,则这款产品无疑值得考虑。因此,我强烈推荐此款产品给那些寻求高效能开关组件的专业人士。

GB15AP-XA参数

参数
电气寿命 50000Cycles
开关配置 SPDT
机械寿命 50000Cycles
电流额定值 -
最大直流触点电压 28V
最大交流触点电压 28V
开关功能 On-Mom
指示颜色 -
面板开孔尺寸 -
执行器类型 圆形,按钮
长*宽*高 7mm(长度)*5.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GB15AP-XA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GB15AP-XA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES GB15AP-XA GB15AP-XA数据手册

GB15AP-XA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2728 ¥ 69.9052
10+ $ 6.8775 ¥ 57.5562
40+ $ 6.293 ¥ 52.6649
80+ $ 6.019 ¥ 50.3715
230+ $ 5.6233 ¥ 47.0598
440+ $ 5.3928 ¥ 45.1308
945+ $ 5.1327 ¥ 42.9546
库存: 2420
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.9
