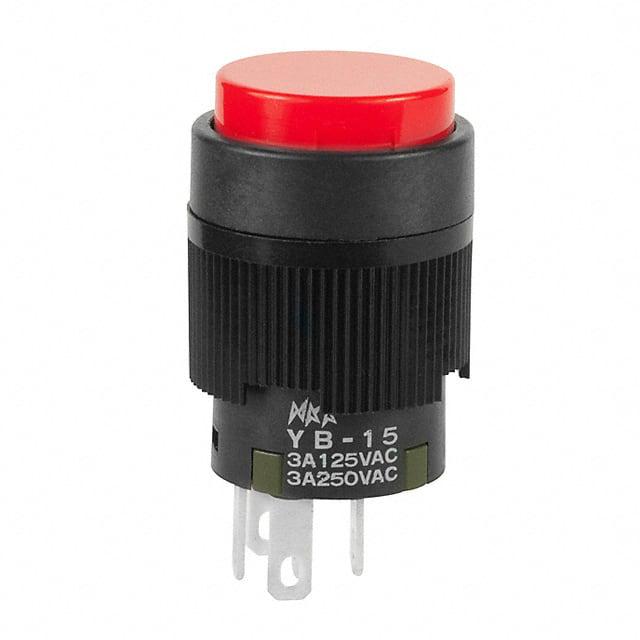

YB15CKW01-CB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Button On-Mom SPDT 圆形-16.00(Dia) 1000000Cycles 30V 125V 100000Cycles 3A SPDT 焊接安装,面板安装
供应商型号: 633-YB15CKW01-CB
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 YB15CKW01-CB

YB15CKW01-CB概述

    # YB Short Body Pushbuttons 系列产品技术手册

    产品简介


    YB系列短体按键开关是一款适用于多种控制面板应用的工业级按键开关。这款产品集成了高密度设计,具有防尘防水密封功能,可以有效保护内部机制。它主要应用于需要高可靠性和长寿命的场合,如工业控制、机械设备、通信设备等领域。

    技术参数


    | 参数 | 值 |

    | 电气容量(电阻负载) | 银:3A @ 125V AC 或 3A @ 250V AC 或 3A @ 30V DC
    金:最大0.4VA @ 28V AC/DC (适用范围 0.1mA ~ 0.1A @ 20mV ~ 28V) |
    | 其他额定值 | 接触电阻:银最大50毫欧姆;金最大100毫欧姆
    绝缘电阻:最小200兆欧姆 @ 500V DC
    介电强度:接点间最小1,000V AC,接点和外壳间最小1,500V AC,持续1分钟 |
    | 机械寿命 | 按键操作:单极至少1,000,000次
    保持电路:双极至少200,000次 |
    | 电气寿命 | 最少100,000次操作 |
    | 额定操作力 | 单极:非密封1.47N,密封1.67N
    双极:非密封2.75N,密封2.94N |
    | 行程 | 预行程0.059英寸(1.5mm),超行程0.059英寸(1.5mm),总行程0.118英寸(3.0mm) |
    | 材料与表面处理 | 外壳/前框:玻璃纤维增强聚酰胺(UL94V-0)
    快速连接框:不锈钢
    底座:玻璃纤维增强聚酰胺(UL94V-0)
    可动接触器:磷青铜镀银或镀金
    可动接点:银合金镀银或黄铜镀金
    固定接点:银合金或铜镀金
    开关端子:磷青铜镀锡
    灯端子:磷青铜镀锡 |
    | 环境数据 | 工作温度范围:带照明:–25°C至+50°C(–13°F至+122°F);不带照明:–25°C至+70°C(–13°F至+158°F)
    湿度:40°C(104°F)下,90%至95%湿度,持续96小时
    振动:10Hz至55Hz,峰峰值振幅为1.5mm,持续1分钟,沿三个正交方向振动2小时
    冲击:加速度50G(490m/s²),沿六个正交方向测试,每个方向冲击5次
    密封:面板密封型号符合IEC60529标准的IP65等级 |

    产品特点和优势


    1. 全面照明选项:提供带内灯泡或多元件LED的全屏或斑点照明选项。
    2. 多种颜色选择:提供超亮LED(白色、绿色、蓝色)和高亮度LED(红色、琥珀色、绿色)。
    3. 集成防误操作结构:结合防护盖和隔离套圈的组合,有效防止意外触发。
    4. 耐用材料:采用特制橡胶密封圈保护内部机制,具备防水防油特性。
    5. 高密度设计:面板厚度小于一英寸,节省空间。
    6. 环氧树脂密封:防止焊接后的污染,确保终端的安全。
    7. 状态指示灯:具有锁定功能,用于显示电路状态,并提供音频反馈和触觉反馈。

    应用案例和使用建议


    应用案例
    该系列按键开关广泛应用于工业自动化、机械设备控制、通信设备等领域。例如,在工厂自动化控制系统中,该产品能够有效地进行远程操作和状态监控。
    使用建议
    1. 环境适应性:确保安装环境满足规定的温度和湿度要求。
    2. 防护措施:确保安装时使用正确的密封件以达到最佳的防护效果。
    3. 安装方法:遵循制造商提供的安装扭矩指导,以避免损坏开关。
    4. 电源管理:对于LED灯泡,如果电源电压超过额定值,则需要外部电阻器以保护LED。
    5. 维护检查:定期检查和清洁以保持设备的最佳性能。

    兼容性和支持


    YB系列短体按键开关与其他开关和设备具有良好的兼容性。制造商提供了详细的支持文档和售后支持服务,以确保客户在安装和使用过程中获得充分的帮助。

    常见问题与解决方案


    1. Q: 为什么我的LED灯不亮?
    - A: 检查电源电压是否在额定范围内。如果电压过高,可能需要添加外部电阻器。
    2. Q: 开关使用一段时间后为什么会失效?
    - A: 请检查是否有过量的污垢或污染物进入开关。清洁并重新安装可能有助于解决问题。
    3. Q: 开关的操作力度过大如何解决?
    - A: 检查安装是否正确,确认安装扭矩没有超过限制。如有必要,调整安装过程以降低操作力度。

    总结和推荐


    YB系列短体按键开关凭借其出色的电气性能、可靠的机械寿命以及优异的环境适应能力,成为众多应用领域的理想选择。其独特的防护设计、丰富的颜色选项以及高密度的设计使得该产品在市场上具有很强的竞争力。强烈推荐在需要高度可靠性及稳定性的环境中使用该产品。

YB15CKW01-CB参数

参数
电气寿命 100000Cycles
开关配置 SPDT
最大交流触点电压 125V
指示颜色 -
机械寿命 1000000Cycles
最大直流触点电压 30V
开关功能 On-Mom
电流额定值 3A
面板开孔尺寸 圆形-16.00(Dia)
执行器类型 Round Button
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

YB15CKW01-CB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。
