JWM21RA1A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off DPST 25000Cycles 25000Cycles 10A DPST 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: JWM21RA1A
供应商: 国内现货
标准整包数: 1

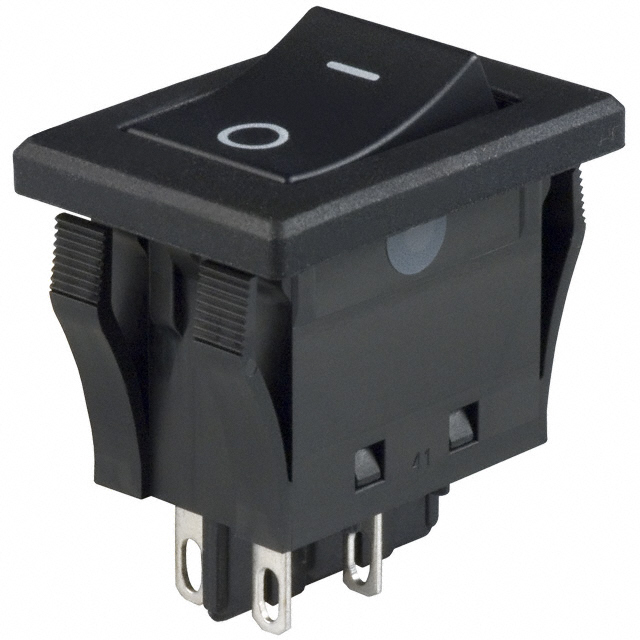

NKK SWITCHES 翘板开关 JWM21RA1A

JWM21RA1A概述

    High Inrush 10 & 16 Amp Rockers Series JW

    1. 产品简介


    高浪涌电流10 & 16安培摇杆开关系列JW 是一款专为需要处理大浪涌电流的应用而设计的开关设备。这些开关不仅能够承受较高的电气负载,还具有出色的耐用性和可靠性。它们广泛应用于各种工业和商业环境中,如机械设备控制面板、工业自动化系统、通讯设备及其它需频繁操作的场合。

    2. 技术参数


    - 电气容量(电阻负载)
    - 10A @ 125/250V AC (JWM & JWMW型号)
    - 10A @ 30V DC (JWMW型号)
    - 16A @ 125/250V AC (JWL & JWLW型号)
    - 5A @ 72V DC (电信应用)
    - 其他规格
    - 接触电阻: JWM & JWMW:最大10毫欧;JWL & JWLW:最大20毫欧
    - 绝缘电阻: 最小1,000兆欧 @ 500V DC
    - 介电强度: 最低2,000V AC 在接点之间1分钟;最低4,000V AC 在接点和外壳之间1分钟
    - 机械寿命: 最低25,000次操作
    - 电气寿命: 最低25,000次操作
    - 额定操作力: JWM & JWMW 单极:3.92牛顿;双极:7.84牛顿
    JWL 单极:5.00牛顿;双极:10.00牛顿
    JWLW 双极:10.00牛顿

    3. 产品特点和优势


    - 高浪涌电流能力:JWM 和 JWMW 型号通过了TV-5认证,JWL和JWLW型号则通过了TV-8认证,能够在浪涌电流冲击下稳定工作。
    - 防护等级:JWMW 和 JWLW 版本符合IP67标准,提供卓越的防尘防水性能。
    - 独特的构造:内部设有保护屏障,增强绝缘电阻和介电强度。特别设计的接触板有助于减少接触弹跳,延长电气寿命。
    - 材料选择:使用耐热树脂制造外壳,符合UL94V-0标准,确保安全和耐用性。
    - 安装简便:通过易于安装的设计和详细的安装指南,确保快速高效地完成安装过程。

    4. 应用案例和使用建议


    这些开关常用于工业控制面板、自动化控制系统和通信设备中。例如,在电力分配和管理系统中,它们可以用于控制大型电机的启动和停止,而在电信设备中,则可用于切换电源状态。
    使用建议:
    - 安装时避免将开关置于水平表面上,特别是在经常有水溅的地方,建议倾斜安装角度至少为30度。
    - 保持面板切割边缘清洁,以确保良好的密封效果。

    5. 兼容性和支持


    - 兼容性:该系列产品兼容多种电气标准,如UL、CSA、VDE,适用于全球范围内的各类应用。
    - 支持和服务:厂商提供详尽的技术文档和指导,确保用户能够轻松理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:开关在安装后无法正常工作。
    - 解决办法:检查面板安装是否正确,确保没有缝隙,且接线无误。
    - 问题:浪涌电流超过额定值。
    - 解决办法:检查系统配置,确认负载不超过开关额定值。

    7. 总结和推荐


    总结:高浪涌电流10 & 16安培摇杆开关系列JW凭借其出色的电气性能、坚固耐用的结构以及卓越的防护能力,成为工业控制和自动化系统中的理想选择。无论是针对高电流应用还是需要抗浪涌的场合,这些开关都能提供可靠的支持。
    推荐:强烈推荐使用这款开关,尤其适合需要应对极端电气条件的应用场合。

JWM21RA1A参数

参数
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-Off
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 10A
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWM21RA1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWM21RA1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWM21RA1A JWM21RA1A数据手册

JWM21RA1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
