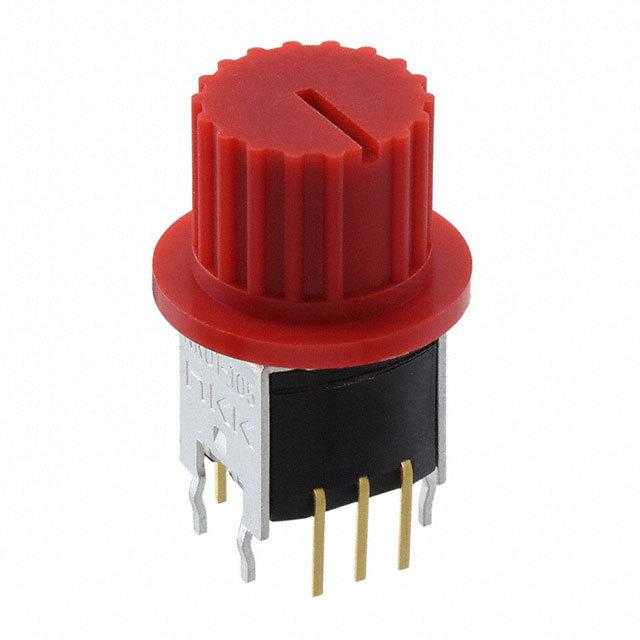

NR01105ANG13-2C

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: Sub-Miniature SP5T 固定 1 28V 28V 非短路(BBM) 通孔安装 10.7mm(长度)*28mm(高度)
供应商型号: 360-3640-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 旋转开关 NR01105ANG13-2C

NR01105ANG13-2C概述

    NR01系列密封过程旋转开关的技术手册

    产品简介


    NR01系列是新型的小型密封过程旋转开关(Subminiature Process Sealed Rotaries)。这些开关具有独特的正向明显定位功能(Positive, Distinctive Detent),特别适用于需要小尺寸、高密度安装的应用场合,如电源控制设备、测量设备、电信设备、医疗设备及教学面板等。

    技术参数


    - 电气容量:逻辑电平为0.4VA最大值 @ 28V AC/DC(适用范围0.1mA~0.1A @ 20mV~28V)
    - 其他规格:
    - 接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆 @ 500V DC
    - 耐压强度:最小500V AC持续1分钟
    - 机械寿命:至少30,000次循环
    - 电气寿命:至少10,000次循环
    - 额定操作扭矩:0.02Nm(0.177 lb•in)
    - 接触定时:非短路
    - 定位:3位置、4位置、5位置45度角
    材料与表面处理
    - 外壳:玻璃纤维增强聚酯(PBT)
    - 底座:玻璃纤维增强尼龙
    - 旋钮:聚甲醛
    - 可动接触器:铍铜镀金
    - 固定触点:磷青铜镀金
    - 端子:磷青铜镀金
    - 安装支架:镀锌钢
    环境数据
    - 操作温度范围:–25°C至+70°C(–13°F至+158°F)
    - 湿度:90%至95%湿度,持续96小时,温度40°C(104°F)
    - 振动:10至55Hz,峰值幅度1.5mm,历时1分钟;三个直角方向各2小时
    - 冲击:50G(490m/s²),六个直角方向各五个冲击
    PCB加工
    - 焊接:波峰焊接推荐;预热温度110°C,预热时间40秒;峰值温度270°C,峰值时间6秒,PCB厚度1.6mm,进行两次。手工焊接推荐;温度390°C,每次4秒,进行两次。
    - 清洗:自动化清洗。
    标准与认证
    - NR01系列旋转开关未经过UL认证或CSA认证。

    产品特点和优势


    - 密封结构提供了对自动化工艺的保护。
    - 正向明显定位机制确保精确的开关设置。
    - 小巧紧凑的外形有利于高密度安装。
    - 分叉自擦接触机构提供无与伦比的逻辑电平可靠性。
    - 带翻边腿的安装支架确保了PCB安装的稳定性和防止波峰焊接过程中松动。
    - 集成终端防止焊剂和其他污染物进入。
    - 0.100英寸 x 0.100英寸(2.54mm x 2.54mm)端子间距符合标准PC板网格间距。

    应用案例和使用建议


    - NR01系列适用于各种设备,如电源控制设备、测量仪器、电信设备、医疗设备和手持自动化设备。
    - 在组装过程中,建议使用带有法兰的旋钮,以防止旋钮从开关上脱落。
    - 确保适当的焊接条件,以避免过度加热和可能的损坏。

    兼容性和支持


    - NR01系列可以与其他兼容的电子组件一起使用,但具体兼容性需根据设备要求来确定。
    - NKK公司提供相应的技术支持和服务。

    常见问题与解决方案


    - 问题:焊接过程中出现虚焊。
    - 解决方案: 使用推荐的焊接参数进行焊接,确保预热和冷却过程正确执行。

    - 问题:旋钮安装后不稳定。
    - 解决方案: 使用带有法兰的旋钮进行安装,并确保旋钮正确地装配到面板下方。

    总结和推荐


    NR01系列旋转开关以其紧凑的设计、可靠的接触机制和良好的电气特性,非常适合需要高精度和高可靠性的应用。其简便的安装和维护特性进一步提高了产品的吸引力。总体而言,强烈推荐在需要小型化、高密度安装且对电气性能有严格要求的应用中使用NR01系列旋转开关。

NR01105ANG13-2C参数

参数
最大交流触点电压 28V
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
开关功能 Sub-Miniature
开关配置 SP5T
长*宽*高 10.7mm(长度)*28mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

NR01105ANG13-2C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NR01105ANG13-2C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 旋转开关 NKK SWITCHES NR01105ANG13-2C NR01105ANG13-2C数据手册

NR01105ANG13-2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.7012 ¥ 149.5751
5+ $ 14.6411 ¥ 121.3383
25+ $ 12.5657 ¥ 104.1382
50+ $ 11.7607 ¥ 97.4671
100+ $ 11.0042 ¥ 91.1976
250+ $ 10.0728 ¥ 83.4785
500+ $ 9.4162 ¥ 78.0368
1000+ $ 9.269 ¥ 76.8168
库存: 60
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 149.57
