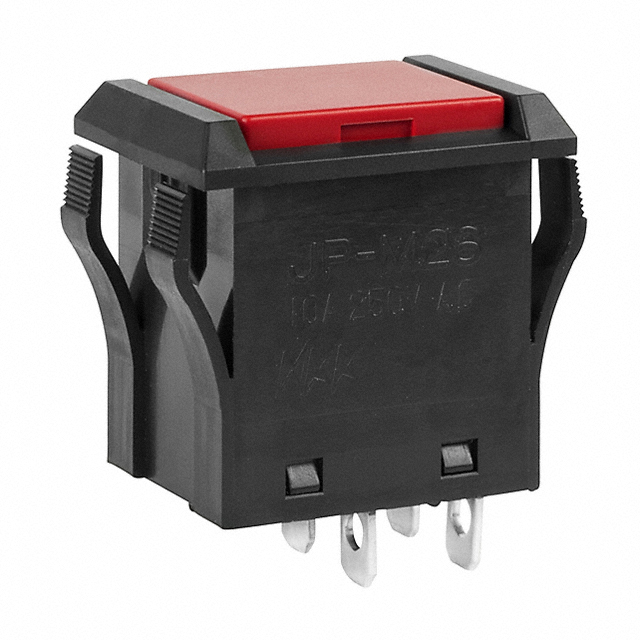

JPM26B-C

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Rectangular Button Off-On DPST 矩形-28.00x21.20 25000Cycles 125V 红色 25000Cycles 10A 卡入式安装,按扣安装,焊接安装,面板安装 31mm(长度)*37.7mm(高度)
供应商型号: 633-JPM26B-C
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 JPM26B-C

JPM26B-C概述

    #

    产品简介


    电子元器件:系列JP国际认证按钮开关
    系列JP国际认证按钮开关是一种广泛应用在各种控制面板和设备上的高可靠性组件。它们主要用于工业自动化、机械设备控制以及各类电子设备的操作界面。这些按钮开关具有坚固耐用的设计,能够承受恶劣的工作环境,同时提供多种操作模式,如单极和双极操作,以及不同的触点配置,满足多样化的应用需求。

    技术参数


    电气容量(电阻负载)
    - 功率等级:JPM型号为10A @ 125/250V AC;JPL型号为16A @ 125/250V AC
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 500V DC
    - 耐压强度:接触之间最小2,000V AC,接触与外壳之间最小4,000V AC,持续1分钟
    - 机械寿命:最小25,000次操作
    - 电气寿命:最小25,000次操作
    - 额定操作力:JPM单极3.53N,双极6.47N;JPL单极4.51N,双极9.02N
    - 接触定时:非短路(断开后接通)
    - 上锁:正常位置与屏障齐平;上锁位置低于正常位置0.079英寸(2.0毫米)
    材料与表面处理
    - 外壳/框架与屏障:聚酰胺(UL94V-0)
    - 活动触点:银合金
    - 内部密封:聚苯硫醚(UL94V-0)
    - 固定触点:银合金加铜
    - 箱体/底座:三聚氰胺(UL94V-0)
    - 引脚:镀银黄铜
    环境数据
    - 工作温度范围:-10°C至+70°C
    - 湿度:40°C(104°F)下90~95%湿度持续96小时
    - 振动:10~55Hz,峰值位移1.5毫米,持续1分钟,三个垂直方向各2小时
    - 冲击:50G(490m/s²),六个垂直方向各5次冲击
    - 安装密封:防尘内密封

    产品特点和优势


    特色
    - 行业首款带TV认证的注塑按钮开关,能够承受大电流冲击。
    - 显著的外部绝缘屏障提高了绝缘电阻和耐压强度。
    - 设计用于防尘,内部密封采用聚苯硫醚材料。
    - 特别设计以切断微弱的接触焊点。
    - 使用快速响应的触点机制。
    - 焊接引脚嵌入并用环氧树脂密封,防止助焊剂、灰尘及其他污染物侵入。
    - 外壳采用耐热树脂制成,符合UL94V-0阻燃标准。

    应用案例和使用建议


    应用案例
    系列JP按钮开关广泛应用于工厂自动化设备、医疗设备及各种电子控制装置中。例如,在某些机床控制系统中,这些按钮开关可以作为紧急停止按钮,确保在紧急情况下迅速切断电源。
    使用建议
    - 在安装过程中,确保正确选择符合特定应用要求的型号和规格。
    - 注意温度和湿度变化对按钮开关性能的影响,必要时增加防护措施。
    - 定期进行检查和维护,确保按钮开关的可靠性和耐用性。

    兼容性和支持


    兼容性
    系列JP按钮开关适用于多种工业标准,能够与其他电子元件和设备良好兼容。此外,该产品获得了UL和VDE的认可,符合相关安全和性能标准。
    支持与维护
    厂商提供了详尽的技术文档和支持服务,包括安装指南、操作手册和技术咨询。客户还可以通过官方渠道获取售后服务和技术支持。

    常见问题与解决方案


    常见问题
    1. 按钮开关长时间未使用后无法正常操作。
    解决方案:检查开关是否受到过电压或过电流冲击,必要时更换开关。
    2. 按钮开关频繁出现接触不良现象。
    解决方案:清洁触点,确保其干净无污染。如果问题依旧,可能需要专业人员进行维修。
    3. 按钮开关在低温环境下表现不稳定。
    解决方案:在安装前确认开关的额定工作温度范围,并采取适当的保温措施。

    总结和推荐


    系列JP国际认证按钮开关凭借其卓越的电气特性和坚固耐用的设计,在众多工业应用中展现出色的表现。其独特的功能和广泛的适用性使其在市场上具备显著的竞争优势。总体而言,这些按钮开关是实现高效、可靠控制的理想选择,强烈推荐给寻求高质量电子元件的专业人士和工程师。

JPM26B-C参数

参数
开关配置 DPST
最大直流触点电压 -
电流额定值 10A
执行器类型 Rectangular Button
机械寿命 25000Cycles
面板开孔尺寸 矩形-28.00x21.20
电气寿命 25000Cycles
开关功能 Off-On
最大交流触点电压 125V
指示颜色 红色
长*宽*高 31mm(长度)*37.7mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

JPM26B-C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JPM26B-C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES JPM26B-C JPM26B-C数据手册

JPM26B-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.678 ¥ 191.6291
10+ $ 18.4032 ¥ 155.507
25+ $ 16.8264 ¥ 142.1831
50+ $ 16.1028 ¥ 136.0687
100+ $ 14.6265 ¥ 123.5939
250+ $ 14.028 ¥ 118.5366
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 191.62
