G12JVCF

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) On-On 10000Cycles 28V 28V 红色,绿色 3.8mm 垂直安装,通孔安装
供应商型号: G12JVCF
供应商: TME
标准整包数: 1

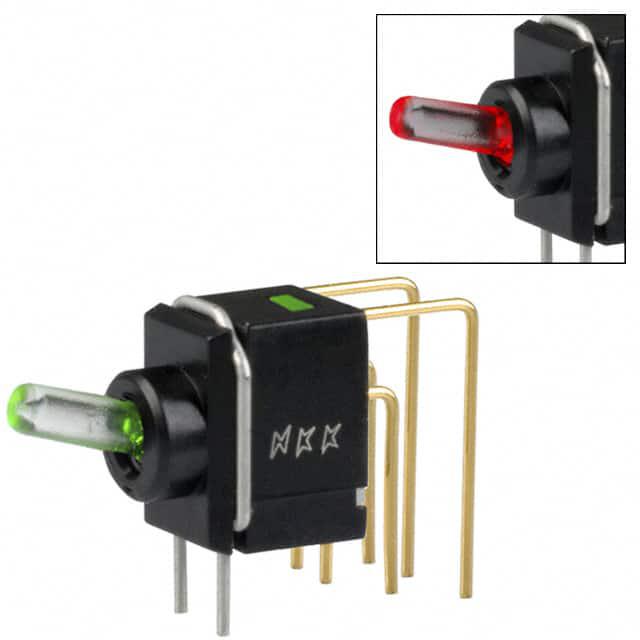

NKK SWITCHES 拨动开关 G12JVCF

G12JVCF概述


    产品简介


    Series G Fully Illuminated Ultra-Miniature Toggles(系列G全照明超微型拨动开关)是一种专为高密度安装设计的电子元件,特别适用于手持设备和其他空间受限的应用场合。该开关具有LED指示灯,可以提供红色、绿色或琥珀色的单色光,以及红绿双色光。它的极小体积和轻量化设计使其成为许多便携式设备的理想选择。

    技术参数


    - 电气容量(电阻负载):逻辑电平为最大0.4VA @ 28V AC/DC(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他评级:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 介电强度:最低500V AC,持续1分钟
    - 机械寿命:最低100,000次操作
    - 电气寿命:最低100,000次操作,最高0.1A @ 28V AC/DC时至少10,000次
    - 额定操作力:1.30牛顿
    - 拨动角度:28°
    - 材料与表面处理:
    - 按钮:聚酰胺
    - 外壳:玻璃纤维增强聚酰胺
    - 密封圈:丁腈橡胶
    - 移动接触点:磷青铜镀金
    - 固定接触点:磷青铜镀金
    - 底座:玻璃纤维增强聚酰胺
    - 功率端子:磷青铜镀金
    - 灯终端:磷青铜镀金
    - 环境数据:
    - 工作温度范围:–25°C 至 +55°C(–13°F 至 +131°F)
    - 湿度:40°C(104°F)下90% ~ 95%湿度,持续240小时
    - 振动:频率范围为10 ~ 500Hz,峰值至峰值振幅为1.5mm,每分钟循环两次,在三个正交方向上持续2小时
    - 冲击:50G加速度(每个方向冲击5次)
    - PCB处理:
    - 波峰焊接:推荐波峰焊接,参见补充部分的Profile A
    - 手工焊接:参见补充部分的Profile A
    - 清洗:自动化清洗,参见补充部分的清洁规范
    - 标准与认证:
    - UL认证和CSA认证尚未进行测试

    产品特点和优势


    1. 全照明设计:提供高可见度的状态指示,适合各种显示需求。
    2. 超小型化:尺寸小巧,可实现高密度安装,适合便携式设备。
    3. 密封结构:完全密封的结构防止接触污染,便于自动化焊接和清洗。
    4. 独特的STC接触机制:提供平稳且可靠的逻辑电平操作,增加接触稳定性。

    应用案例和使用建议


    该产品广泛应用于手持设备、工业控制面板等领域。例如,在医疗设备中,由于需要占用较小的空间并保持高度的可见度,该产品非常适合用于状态指示。建议在安装过程中确保按照制造商提供的焊接和清洁规范操作,以确保最佳性能和可靠性。

    兼容性和支持


    - 兼容性:该产品可以与多种LED颜色配合使用,如单色(红、绿、琥珀)和双色(红绿)。此外,该产品还具有多种接线方式(直角、垂直等),可以根据具体需求进行选择。
    - 支持:虽然没有提及UL认证或CSA认证,但制造商提供了详细的清洁和焊接规范,确保了产品的维护和支持。

    常见问题与解决方案


    - 问题1:无法正常焊接?
    - 解决办法:确保使用正确的焊接规范,参照手册中的Profile A部分。

    - 问题2:接触不良?
    - 解决办法:检查安装是否正确,确保所有连接点都牢固且没有污染。

    总结和推荐


    Series G Fully Illuminated Ultra-Miniature Toggles 是一款在便携式设备和空间受限应用中表现出色的电子元件。其高密度安装能力、优良的电气性能以及可靠的密封结构使其在市场上具备强大的竞争力。对于需要高可见度和空间效率的设备而言,这是非常值得推荐的产品。

G12JVCF参数

参数
指示颜色 红色,绿色
最大交流触点电压 28V
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 3.8mm
机械寿命 10000Cycles
开关功能 On-On
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

G12JVCF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G12JVCF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES G12JVCF G12JVCF数据手册

G12JVCF封装设计

查看详情并下载
Symbol
Footprint
3D Model
