JWL21RC1A/UCV

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: ON - OFF 双刀单掷 16A DPST 卡入式安装,按扣安装,面板安装
供应商型号: TS-JWL21RC1A/UCV
供应商: 海外现货
标准整包数: 1

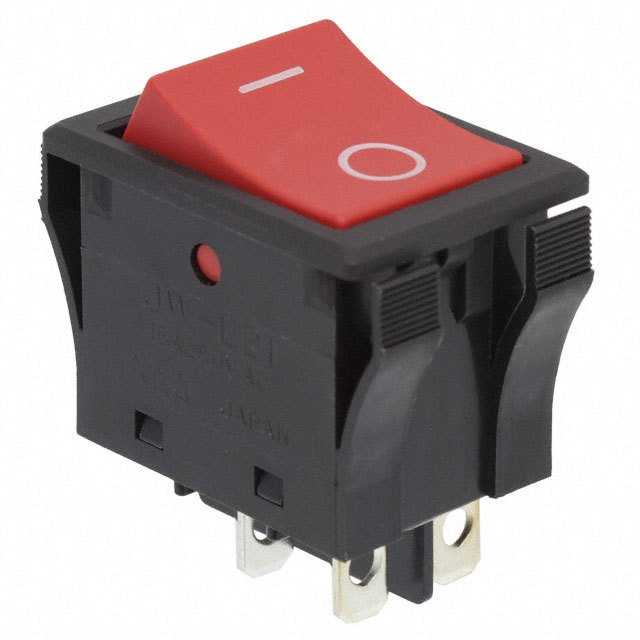

NKK SWITCHES 翘板开关 JWL21RC1A/UCV

JWL21RC1A/UCV概述


    产品简介


    本系列产品为High Inrush 10 & 16 Amp Rockers(高涌流10与16安培摇杆开关),型号为Series JW。这些开关专为需要高电流承载能力的应用而设计,适用于需要在短时间内承受大电流冲击的场合。产品广泛应用于工业控制、电信设备及各种自动化系统中。

    技术参数


    - 电气容量:10A @ 125/250V AC(JWM与JWMW型号);16A @ 125/250V AC(JWL与JWLW型号)
    - 直流电流:10A @ 30V DC(JWMW型号);5A @ 72V DC(JWL与JWLW型号用于电信应用)
    - 接触电阻:JWM & JWMW:最大10毫欧;JWL & JWLW:最大20毫欧
    - 绝缘电阻:最小1,000兆欧 @ 500V DC
    - 耐压强度:最小2,000V AC(触点间);最小4,000V AC(触点与外壳间)
    - 机械寿命:最少25,000次操作
    - 电气寿命:最少25,000次操作
    - 额定操作力:JWM & JWMW单极3.92牛顿(双极7.84牛顿);JWL单极5.00牛顿(双极10.00牛顿);JWLW双极10.00牛顿
    - 摆动角度:26度
    - 材料与表面处理:聚苯醚(UL94V-0)、聚酰胺(UL94V-0)、聚苯硫醚(UL94V-0)、密胺(UL94V-0)、黄铜镀银
    - 工作温度范围:-25°C至+70°C(JWM & JWL);-25°C至+85°C(JWMW & JWLW)
    - 湿度范围:90%至95%(40°C下96小时)

    产品特点和优势


    - 业界首个TV认证的摇杆开关:能够处理大量涌流电流,具有高达10和16安培的电气容量。
    - 防水防尘:JWMW和JWLW型号达到IP67标准,符合类似NEMA 4和6标准。
    - 外部绝缘屏障:增加了绝缘电阻和耐电压强度。
    - 抗焊接冲击:独特的结构设计可断开光接触焊点。
    - 增加电寿命:特制板子减少了接触反弹。
    - 防护设计:内部盖子提高了对灰尘的抵抗能力。

    应用案例和使用建议


    - 工业控制系统:这些开关常用于工业控制系统,特别是在电机控制和配电系统中。
    - 电信设备:适用于电信设备中的高电流负载应用。
    - 使用建议:安装时应避免在易积尘环境中使用,并确保电路板的清洁以保证可靠的操作。

    兼容性和支持


    - 与其他设备兼容:这些开关在广泛的电路和设备中具有良好的兼容性。
    - 厂商支持:厂商提供详细的安装指南和技术支持服务。

    常见问题与解决方案


    - Q:如何处理高温下的安装?
    - A: 在高温环境下,确保开关周围没有可能引起过热的组件,并在可能的情况下使用散热器。

    - Q:开关安装后无法正常工作怎么办?
    - A: 首先检查电路连接是否正确,并确保开关已完全插入面板中。如果仍然存在问题,请联系技术支持部门。

    总结和推荐


    这些High Inrush 10 & 16 Amp Rockers开关在高电流应用中表现出色,拥有良好的电气特性和机械性能。它们的设计和构造确保了高度可靠的操作。推荐在需要高涌流电流处理能力和长寿命的应用中使用这些开关。

JWL21RC1A/UCV参数

参数
触点样式 DPST
电流额定值 16A
电气寿命 -
机械寿命 -
开关功能 ON - OFF
指示颜色 -
开关配置 双刀单掷
安装方式 卡入式安装,按扣安装,面板安装

JWL21RC1A/UCV厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL21RC1A/UCV数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL21RC1A/UCV JWL21RC1A/UCV数据手册

JWL21RC1A/UCV封装设计

查看详情并下载
Symbol
Footprint
3D Model
