首页  >  产品百科  >  UB16KKW015C-CC

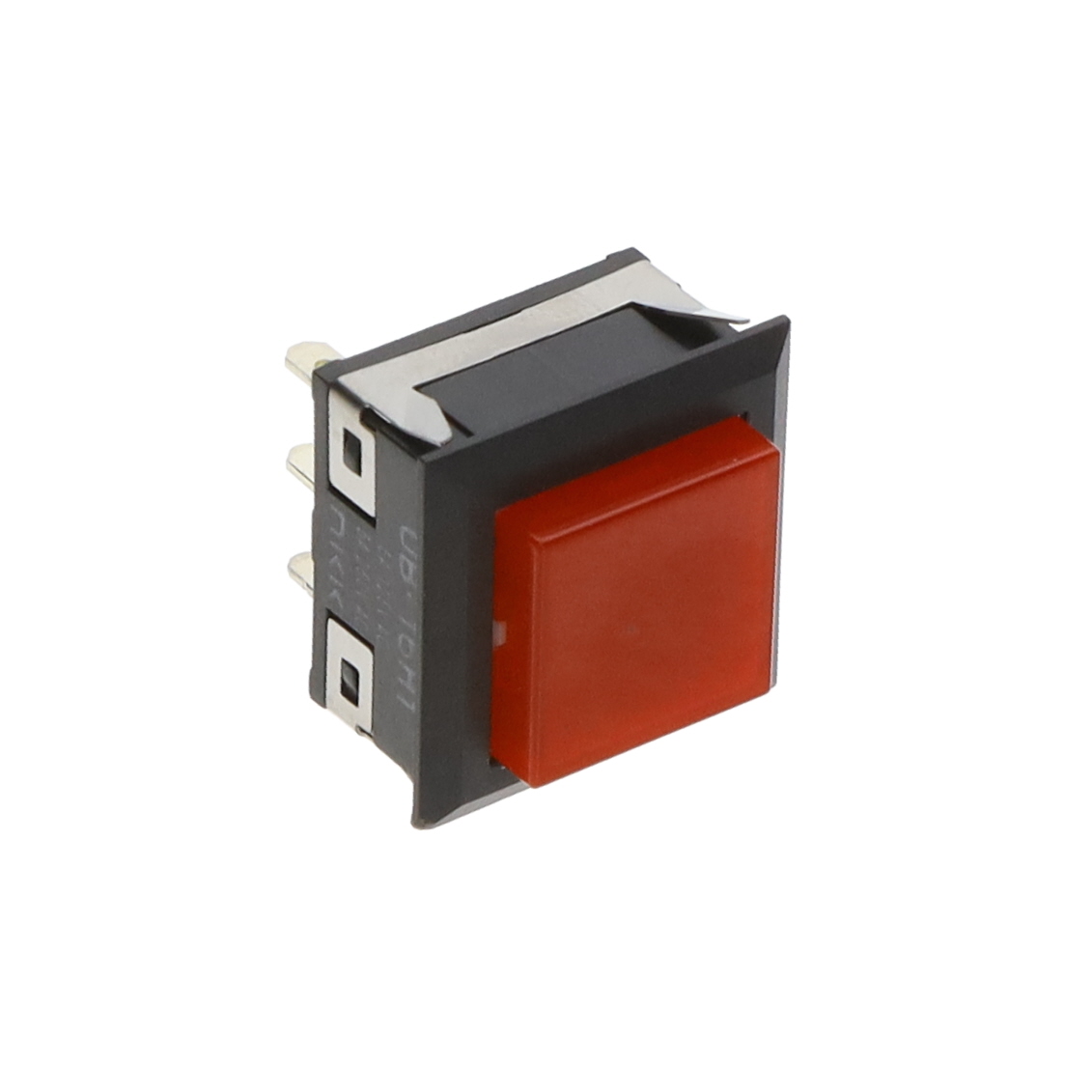

UB16KKW015C-CC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-On SPDT 方形-16.20x16.20 200000Cycles 30V 125V 红色 10000Cycles 5A SPDT 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: 633-UB16KKW015C-CC
供应商: Mouser
标准整包数: 1
NKK SWITCHES 按钮开关 UB16KKW015C-CC

UB16KKW015C-CC概述


    产品简介


    Series UB低轮廓按钮开关是NKK Switches推出的高性能电子元器件,广泛应用于需要紧凑设计和可靠操作的设备中。本系列产品提供了非发光型和点发光型两种选择,具有多种颜色配置(如黑色、白色、红色、黄色、绿色和蓝色)以满足不同客户的需求。此外,点发光型还支持全表面发光效果,增强视觉指示能力。这些开关适用于工业控制面板、医疗设备、通信系统及消费电子产品等领域。

    技术参数


    | 参数名称 | 规格描述 |

    | 电容量 | 银触点:5A @ 125/250V AC 或 5A @ 30V DC |
    金触点:0.4VA 最大值 @ 28V AC/DC最大 |
    | 接触电阻 | 银触点:≤50毫欧姆 |
    金触点:≤100毫欧姆 |
    | 绝缘电阻 | ≥200兆欧姆 @ 500V DC |
    | 耐压强度 | 接触间:≥1,000V AC;接触与外壳间:≥1,500V AC |
    | 机械寿命 | 瞬时动作模式:≥1,000,000次 |
    替代动作模式:≥200,000次 |
    | 电气寿命 | 银触点:≥10,000次 |
    金触点:≥200,000次 |
    | 工作温度范围 | 点发光型:-25°C 至 +50°C |
    非发光型:-20°C 至 +70°C |
    | 防潮性能 | 90%-95%湿度条件下运行96小时 @ 40°C |

    产品特点和优势


    Series UB系列开关具备以下显著特点:
    - 低轮廓设计:适合空间受限的应用场合。
    - 耐用性强:高精度制造确保长时间稳定运行。
    - 灵活多样:提供多种电路配置、安装方式和颜色组合。
    - 环保材料:使用阻燃等级UL94V-0的材料,符合严格的消防安全标准。
    - 卓越兼容性:可轻松集成至各种电子平台中。

    应用案例和使用建议


    此系列开关广泛用于医疗监控仪、工业自动化控制系统以及智能家居设备等场景。例如,在一个自动化生产线中,当检测到异常情况时,Series UB开关能够快速触发警报机制并执行相应操作。对于这类应用场景,建议根据具体需求选择合适的额定电流等级,并合理规划LED驱动电路以避免过热现象发生。

    兼容性和支持


    Series UB系列产品与其他主流电子元器件具有良好的互操作性。同时,NKK Switches公司为客户提供全面的技术支持服务,包括定制化开发服务和技术文档下载通道。若需进一步了解相关资料,请访问官网或直接联系客服团队。

    常见问题与解决方案


    1. 问:为什么我的LED灯不亮?
    - 解答:请检查供电电压是否超出规定范围。如果超过,则需添加适当的限流电阻。
    2. 问:如何清洁按键表面?
    - 解答:使用柔软干燥的布擦拭即可,切勿使用腐蚀性化学物质。
    3. 问:开关为何频繁卡顿?
    - 解答:可能是因为灰尘堆积导致摩擦力增大,请定期清理内部机械部件。

    总结和推荐


    总体而言,Series UB低轮廓按钮开关凭借其紧凑的设计、出色的性能表现以及广泛的适用范围,在市场上展现出强大的竞争力。无论是作为独立组件还是嵌入式模块的一部分,它都能出色地完成任务。因此,我们强烈推荐这一优秀的产品给所有寻求高效能电子解决方案的专业人士。

UB16KKW015C-CC参数

参数
机械寿命 200000Cycles
最大直流触点电压 30V
电气寿命 10000Cycles
电流额定值 5A
开关配置 SPDT
面板开孔尺寸 方形-16.20x16.20
执行器类型 Square Button
最大交流触点电压 125V
指示颜色 红色
开关功能 On-On
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB16KKW015C-CC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB16KKW015C-CC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB16KKW015C-CC UB16KKW015C-CC数据手册

UB16KKW015C-CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.559 ¥ 123.0236
10+ $ 12.5604 ¥ 106.1354
25+ $ 12.1392 ¥ 102.5762
50+ $ 12.1284 ¥ 102.485
100+ $ 11.7612 ¥ 99.3821
250+ $ 10.773 ¥ 91.0319
500+ $ 10.3005 ¥ 87.0392
库存: 57
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 123.02
