FR01KC10H-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 10000Cycles 10000Cycles 100mA DIP 通孔安装 10mm(长度)*10mm(高度)
供应商型号: 360-2201-ND
供应商: Digi-Key
标准整包数: 1

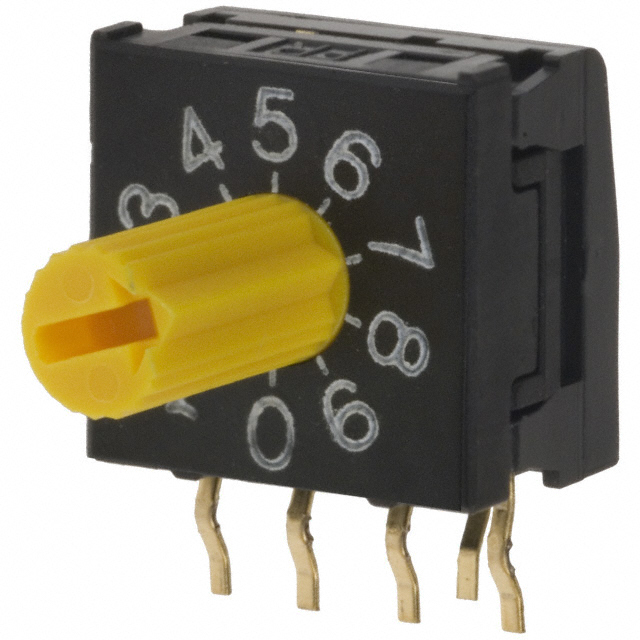

NKK SWITCHES 拨码开关 FR01KC10H-S

FR01KC10H-S概述


    产品简介


    产品类型:旋转式开关(Rotary Switches)
    主要功能:用于实现电路中的模拟信号转数字信号转换,可用于各类电子设备的代码设置及电路切换。
    应用领域:适用于工业控制、测量仪器、通信设备等多种电子设备中,特别是在需要精确调节和选择的场合。

    技术参数


    - 电气容量(电阻负载)
    - 切换额定值:100mA @ 5V DC
    - 非切换额定值:100mA @ 50V DC
    - 其他额定值
    - 接触电阻:最大100毫欧姆;接触点最大30毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 250V DC
    - 耐压强度:最小250V AC,持续时间至少1分钟
    - 机械寿命:至少10,000个刻度操作
    - 电气寿命:至少10,000个刻度操作
    - 名义操作扭矩
    - 金属轴:十进制设备0.009Nm;十六进制设备0.011Nm
    - 其他类型轴:十进制设备0.008Nm;十六进制设备0.01Nm
    - 接触方式:非短路

    产品特点和优势


    - 紧凑尺寸:紧凑的外形尺寸和低轮廓设计使得高密度安装和印刷电路板(PCB)的紧密堆叠成为可能。
    - 高度可见的标记:带有箭头位置指示的旋转编码器可提供免故障的操作。
    - 可靠的接触机制:接触采用金电镀,保证了连续性和可靠性。
    - 坚固耐用:高振动和冲击测试确保其在恶劣环境下的稳定运行。

    应用案例和使用建议


    典型应用:这些旋转开关常用于需要精密调节和电路切换的应用,例如工业自动化系统、医疗设备和电信系统。
    使用建议:在安装时应注意将拨码盘与旋转编码器上的箭头对齐,以确保正确的旋钮定位。此外,在焊接过程中需要将开关设置到特定位置,以避免损坏。

    兼容性和支持


    - 兼容性:该产品具有多种型号,如塑料轴和金属轴版本,以适应不同的应用场景。对于某些特定的安装要求,还可以定制化。
    - 支持与维护:厂商提供全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题:焊接时如何正确放置开关?
    - 解决方法:焊接前,按照手册指示将开关置于指定位置。

    - 问题:如何清洁开关?
    - 解决方法:手动局部清洁时,可以使用酒精溶液。定制的密封版本可用,需联系工厂定制。

    总结和推荐


    产品综合评估:FR01系列旋转开关以其紧凑的设计、可靠的接触机制和高度可见的标记,成为众多工业控制和测量仪器的理想选择。其通过严苛的环境测试,保证了在各种恶劣条件下的稳定运行。
    推荐使用:鉴于该产品的多功能性和高可靠性,非常推荐在需要精准操作和环境耐受性的应用场景中使用。

FR01KC10H-S参数

参数
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
电压额定值 -
长*宽*高 10mm(长度)*10mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

FR01KC10H-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FR01KC10H-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES FR01KC10H-S FR01KC10H-S数据手册

FR01KC10H-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3072 ¥ 53.2958
10+ $ 5.2894 ¥ 44.266
50+ $ 4.7934 ¥ 40.1144
100+ $ 4.5917 ¥ 38.4268
250+ $ 4.3363 ¥ 36.2891
500+ $ 4.1513 ¥ 34.7416
1000+ $ 3.9735 ¥ 33.2533
2500+ $ 3.7491 ¥ 31.3749
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 53.29
