JB15KP-2B

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 1.76N 5000000Cycles 125mA 250μm 11.2mm 通孔安装 10mm*10mm*7mm
供应商型号: 633-JB15KP2B
供应商: Mouser
标准整包数: 1

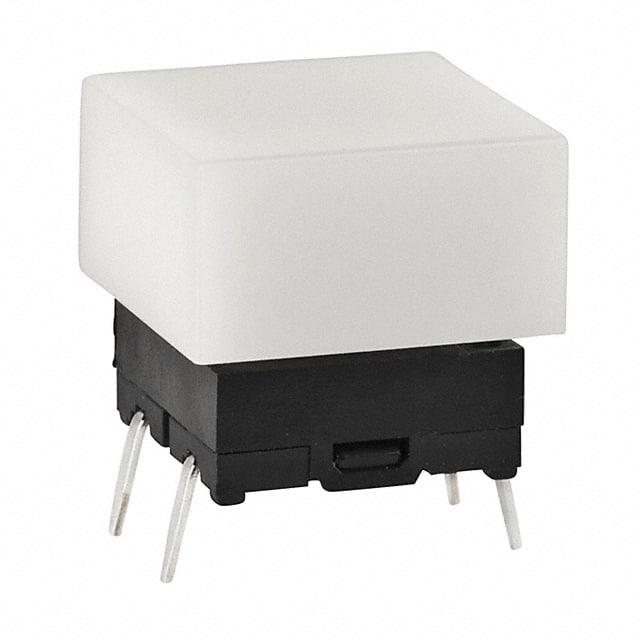

NKK SWITCHES 轻触开关 JB15KP-2B

JB15KP-2B概述

    J系列低轮廓过程密封按键开关技术手册

    产品简介


    J系列低轮廓过程密封按键开关(JB Series)是适用于多种应用场合的高端按键开关。其主要功能在于提供稳定的逻辑电平电路连接,适用于低电压和低电流环境中。J系列按键开关广泛应用于电子设备、工业自动化系统和医疗设备等领域。

    技术参数


    | 参数 | 规格 |

    | 电气容量 | 低/逻辑电平:标准型1.76N,高力型2.65N |
    | 接触电阻 | 50毫欧姆最大 |
    | 绝缘电阻 | 500兆欧姆最小@250V DC |
    | 耐压强度 | 250V AC最小,持续1分钟 |
    | 机械寿命 | 5,000,000次操作最小 |
    | 电气寿命 | 5,000,000次操作最小 |
    | 总行程 | 标准型0.010英寸(0.250毫米),高力型0.012英寸(0.300毫米) |
    | 工作温度范围 | -25°C至+70°C |
    | 湿度耐受 | 90~95%湿度,持续240小时@40°C |

    产品特点和优势


    - 特殊支架设计:为右角安装提供了更多的设计变化。
    - 高操作力型:提供了更明显的操作感觉。
    - 橡胶密封结构:防止接触污染并允许自动化焊接和清洁。
    - 灵活的设计选择:从PCB到按钮顶部的高度可选,提供了更高的设计灵活性。
    - 清晰的反馈:采用凸起接触设计,提供了明确的电路转换反馈,确保高可靠性和长寿命。

    应用案例和使用建议


    J系列按键开关广泛应用于工业控制系统、自动化设备、医疗设备等领域。例如,在工业控制系统中,它们可以作为输入设备,用于启动和停止程序;在医疗设备中,它们可以用于控制关键的操作步骤。
    使用建议:
    - 确保安装环境符合规定的温度和湿度要求。
    - 使用波峰焊进行焊接时,要注意终端弹簧动作确保安全安装。

    兼容性和支持


    - 兼容性:此开关适用于单极单掷电路配置,并且可以在单一PCB上实现X-Y矩阵互连。
    - 厂商支持:厂家提供详细的焊接和清洗指南,包括手动和自动焊接方法。

    常见问题与解决方案


    - 问题:焊接后开关无法正常工作。
    - 解决方案:检查焊接点是否正确无误,并确保焊接质量良好。
    - 问题:按钮表面出现污渍。
    - 解决方案:使用适当的清洁剂进行清洁,避免使用腐蚀性化学品。

    总结和推荐


    J系列低轮廓过程密封按键开关以其卓越的可靠性、耐用性和多功能性脱颖而出。其灵活的设计选项和广泛的兼容性使其成为许多工业和商业应用的理想选择。强烈推荐给需要稳定可靠的按键开关的用户。
    以上是对J系列低轮廓过程密封按键开关的技术手册进行的全面解析。希望这些信息能帮助您更好地了解和选择适合您需求的产品。

JB15KP-2B参数

参数
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 11.2mm
长*宽*高 10mm*10mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

JB15KP-2B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15KP-2B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15KP-2B JB15KP-2B数据手册

JB15KP-2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3815 ¥ 37.0237
10+ $ 3.784 ¥ 31.9748
25+ $ 3.553 ¥ 30.0229
100+ $ 3.1644 ¥ 26.7392
500+ $ 2.919 ¥ 24.6656
1000+ $ 2.7195 ¥ 22.9798
2500+ $ 2.5935 ¥ 21.9151
库存: 143
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.02
