JF15SP1F

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 17.7mm*17.7mm*5.08mm
供应商型号: TS-JF15SP1F
供应商: 海外现货
标准整包数: 1

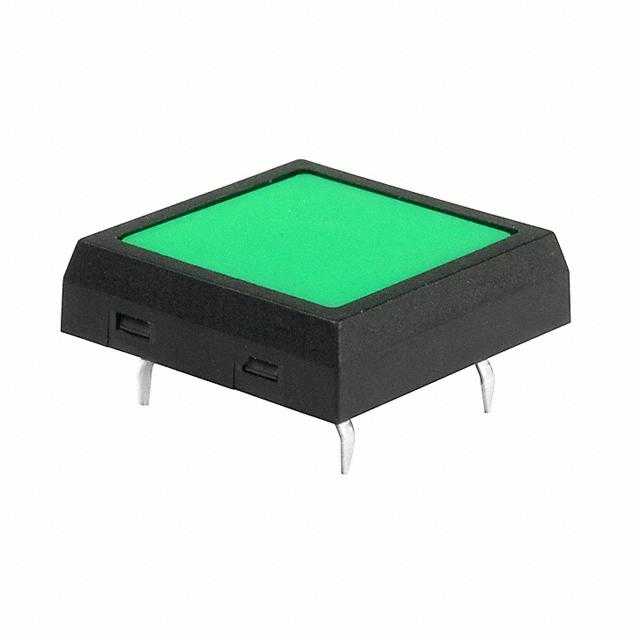

NKK SWITCHES 轻触开关 JF15SP1F

JF15SP1F概述

    # JF Ultra-Thin Process Sealed Tactiles 系列开关的技术手册

    产品简介


    JF Ultra-Thin Process Sealed Tactiles 系列开关是一款超薄设计的密封型轻触开关,适用于需要极高可靠性和紧凑设计的应用场景。该系列产品具有多种尺寸和颜色选择,广泛应用于消费电子、工业控制、医疗设备及通信设备等领域。
    主要功能
    - 超薄设计:从PCB表面到顶部的高度仅为5毫米,适合空间受限的设计。
    - 密封结构:采用橡胶密封圈,防止污染物进入并允许自动焊接和清洗。
    - 低操作力:提供轻触式操作体验,操作力仅为1.96至3.0牛顿。
    - 长寿命:机械寿命可达50万次,电气寿命同样达到50万次。
    应用领域
    - 消费电子产品
    - 工业自动化设备
    - 医疗器械
    - 通信设备

    技术参数


    | 参数类别 | 规格 |

    | 额定容量 | 低/逻辑级负载:50mA @ 24V DC |
    | 接触电阻 | 最大50毫欧姆 |
    | 绝缘电阻 | 最小500兆欧姆(@ 250V DC) |
    | 耐压强度 | 最小250V AC,持续1分钟 |
    | 机械寿命 | 最少50万次操作 |
    | 电气寿命 | 最少50万次操作 |
    | 操作力 | 雕塑型按钮:1.96N
    钢琴型按钮:2.0N
    方形和圆形平嵌型:3.0N |
    | 总行程 | 平嵌型:0.4毫米
    雕塑型和钢琴型:0.8毫米 |
    | 工作温度范围 | –25°C 至 +85°C |
    | 湿度等级 | 90~95%湿度,持续96小时(@ 40°C) |
    | 振动测试 | 频率10~55Hz,峰值振幅1.5毫米,方向90°内,时长2小时 |
    | 冲击测试 | 50G加速度(6个方向,每个方向5次) |

    产品特点和优势


    JF Ultra-Thin Process Sealed Tactiles 系列开关以其独特的设计和卓越的性能在市场上脱颖而出。以下是其主要特点和优势:
    1. 极低高度设计:适合高度受限的紧凑型应用。
    2. 高可靠性:通过严格的耐久性测试,确保长期稳定运行。
    3. 多样化选择:提供不同形状、颜色及电路配置选项以满足个性化需求。
    4. 易于安装:特殊的终端设计能够保证牢固固定,并适应波峰焊接过程。
    5. 兼容性强:符合标准的终端间距(0.100英寸),便于集成到现有的PCB布局中。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:用于音量调节、电源开关等功能键。
    - 医疗设备:如手术仪器上的控制按钮,需要高精度且无污染的设计。
    - 工业控制系统:复杂的人机界面(HMI)上使用这些开关来提高系统响应速度和用户体验。
    使用建议
    - 在设计阶段应充分考虑开关的操作频率及环境条件,避免超出其额定值使用。
    - 对于高频率应用场合,建议增加散热措施以延长使用寿命。
    - 定期清洁按键表面,保持最佳性能状态。

    兼容性和支持


    兼容性
    该系列产品与大多数标准PCB布局完全兼容,特别是当采用直插式PC终端时更加便捷。此外,它还能很好地配合现有的自动化生产线进行加工处理。
    支持服务
    NKK Switches 提供详尽的技术文档和支持团队,帮助客户解决任何安装或调试过程中遇到的问题。如有特殊定制需求,请直接联系工厂获取报价和服务详情。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常启动 | 检查是否有足够的操作力;确认接线正确 |
    | 按钮按下后弹回缓慢 | 清洁按钮周围区域,确保没有异物阻塞 |
    | 长时间使用后出现接触不良 | 更换新的开关或检查焊接点是否存在虚焊现象 |

    总结和推荐


    综上所述,JF Ultra-Thin Process Sealed Tactiles 系列开关凭借其创新的设计理念、可靠的性能表现以及广泛的适用范围,在电子行业中具有很高的市场价值和技术领先性。对于追求高品质和高性能的客户而言,这是一款值得信赖的产品。因此,我们强烈推荐此款开关作为各类电子设备的理想选择。

JF15SP1F参数

参数
机械寿命 500000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
长*宽*高 17.7mm*17.7mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JF15SP1F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JF15SP1F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JF15SP1F JF15SP1F数据手册

JF15SP1F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 5.551 ¥ 47.1835
100+ $ 4.095 ¥ 34.8075
500+ $ 3.9102 ¥ 33.2367
1000+ $ 3.8304 ¥ 32.5584
2500+ $ 3.7506 ¥ 31.8801
5000+ $ 3.6822 ¥ 31.2987
10000+ $ 3.6138 ¥ 30.7173
库存: 500
起订量: 43 增量: 1
