JB15HAP

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 2.65N 1000000Cycles 125mA 300μm 插件 通孔安装 10mm*10mm*4.2mm
供应商型号: JB15HAP
供应商: 国内现货
标准整包数: 1

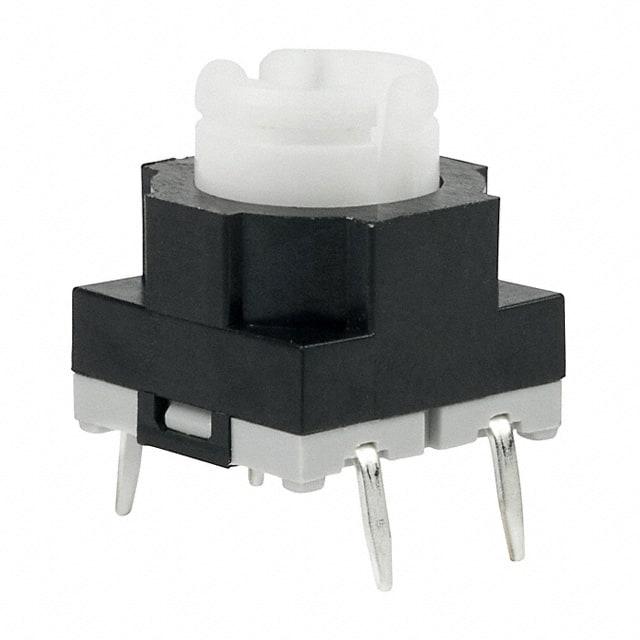

NKK SWITCHES 轻触开关 JB15HAP

JB15HAP概述

    J Series JB Low Profile Process Sealed Tactiles 技术手册

    产品简介


    J系列JB低轮廓密封轻触开关是一款专为逻辑电路设计的小型轻触开关。这类开关主要用于低电压、低电流的逻辑电平电路中,适用于多种电子产品,如键盘、遥控设备和其他需要高可靠性和耐用性的场合。这些开关以其紧凑的设计、可靠的机械和电气性能以及优良的环境适应能力而受到广泛应用。

    技术参数


    | 参数名称 | 低操作力型号 | 高操作力型号 |
    |
    | 电气容量 | 50mA @ 24V DC | 125mA @ 24V DC |
    | 接触电阻 | ≤50毫欧姆 | ≤50毫欧姆 |
    | 绝缘电阻 | ≥500兆欧 @ 250V DC | ≥500兆欧 @ 250V DC |
    | 耐压强度 | 250V AC,1分钟 | 250V AC,1分钟 |
    | 机械寿命 | ≥5,000,000次操作 | ≥1,000,000次操作 |
    | 电气寿命 | ≥5,000,000次操作 | ≥1,000,000次操作 |
    | 额定操作力 | 1.76N (JB15) | 2.65N (JB15H) |
    | 总行程 | 0.010英寸 (0.250毫米) | 0.012英寸 (0.300毫米) |

    产品特点和优势


    1. 低轮廓设计:适合空间受限的应用环境。
    2. 密封结构:防尘防水,适用于严苛环境。
    3. 高可靠性:机械和电气寿命长,确保长期稳定运行。
    4. 多样化安装方式:提供直角和直立两种安装方式。
    5. 快速响应:轻触反馈明显,易于感知操作状态。

    应用案例和使用建议


    1. 键盘矩阵:这些开关可以用于键盘矩阵配置,通过串联终端实现公共总线电气配置,适用于单面板PCB。
    2. X-Y矩阵:也可以在单面板PCB上以X-Y方式配置,实现电气互连。
    3. 定制键盘设计:可以与定制键盘设计配合使用,通过面板开孔安装按钮,增加设计灵活性。

    兼容性和支持


    - 兼容性:这些开关具有标准的0.100英寸(2.54毫米)PCB间距,与大多数常见的PCB系统兼容。
    - 支持服务:制造商提供了详细的焊接和清洁指南,便于客户在自动化生产过程中使用。

    常见问题与解决方案


    1. 焊接时脱焊:建议使用波峰焊接工艺,并且终端间距符合标准。
    2. 清洁困难:推荐自动化清洁流程,并参阅技术手册中的清洁规范。
    3. 环境适应性问题:确保工作温度范围在-25°C至+70°C之间,湿度不超过95%,振动和冲击测试已通过。

    总结和推荐


    综上所述,J系列JB低轮廓密封轻触开关以其出色的电气和机械性能、多样化的设计选项以及良好的环境适应能力,在多种应用场合中表现出色。特别是在需要高可靠性和稳定性的场合,这款开关无疑是最佳选择。对于需要高性能和耐用性的电子设备制造商,强烈推荐选用此款开关。

JB15HAP参数

参数
电压额定值 24V(DC)
执行器高度 -
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 125mA
长*宽*高 10mm*10mm*4.2mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

JB15HAP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15HAP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15HAP JB15HAP数据手册

JB15HAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
