首页  >  产品百科  >  JWM22RHA

JWM22RHA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 船型开关, 双刀单掷触点, 开-开开关
供应商型号: 1959402
供应商: 欧时
标准整包数: 1

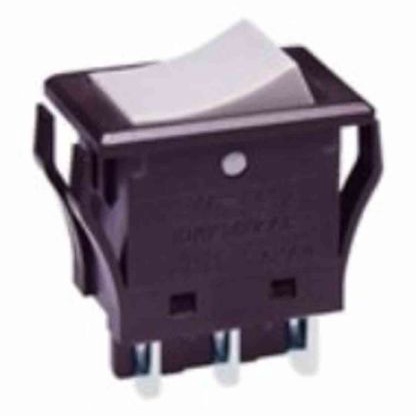

NKK SWITCHES 翘板开关 JWM22RHA

JWM22RHA概述

    High Inrush 10 & 16 Amp Rockers Series JW

    1. 产品简介


    High Inrush 10 & 16 Amp Rockers Series JW 是一种高性能开关产品,主要用于高电流负载环境。这些摇杆开关具备高电流容量,适用于工业控制、电信设备、医疗设备等多个领域。它们可以处理高达16安培的电流,特别设计用于需要处理大冲击电流的应用场合。

    2. 技术参数


    - 电气能力:
    - JWM 和 JWMW 型号:10A @ 125/250V AC;JWMW 型号:10A @ 30V DC。
    - JWL 和 JWLW 型号:16A @ 125/250V AC;JWLW 型号:5A @ 72V DC。

    - 其他评级:
    - 接触电阻:JWM 与 JWMW 模型为 10 毫欧姆最大值;JWL 与 JWLW 模型为 20 毫欧姆最大值。
    - 绝缘电阻:最小 1,000 兆欧姆 @ 500V DC。
    - 耐压强度:接触间最小 2,000V AC,接触与外壳间最小 4,000V AC。
    - 机械寿命:最少 25,000 次操作。
    - 电气寿命:最少 25,000 次操作。
    - 额定操作力:单极 SPST 3.92N,双极 SPDT 7.84N(JWM & JWMW);单极 SPST 5.00N,双极 SPDT 10.00N(JWL)。
    - 抛物线角:26°。
    - 环境数据:
    - 操作温度范围:-25°C 到 +70°C(-13°F 到 +158°F)(JWM 与 JWL),-25°C 到 +85°C(-13°F 到 +185°F)(JWMW 与 JWLW)。
    - 湿度:90%~95% 的湿度,在 40°C 下持续 96 小时。
    - 振动:10~55Hz 的频率范围内,峰值位移 1.5mm,持续 1 分钟,三个直角方向各持续 2 小时。
    - 冲击:50G(490m/s²)加速度,在六个直角方向上测试,每个方向 5 次冲击。

    3. 产品特点和优势


    - 高电流容量:Series JW 摇杆开关设计用于处理大冲击电流,特别适合工业控制和高功率设备。
    - 耐压和绝缘性能:高电压耐受和强绝缘能力确保了良好的电气安全性。
    - 独特的外部绝缘屏障:提高了绝缘电阻和耐压强度。
    - 减少接触焊点:通过特殊设计减少接触焊点,提高电气寿命。
    - 防尘结构:内盖提高了防尘性能,确保设备的可靠性。

    4. 应用案例和使用建议


    - 工业控制:这些开关可应用于各种工业控制设备,如自动控制系统和机器操作台。
    - 电信设备:适用于电信基础设施中的高电流切换需求。
    - 医疗设备:用于需要高电流处理的医疗设备,如大型诊断仪器。
    使用建议:
    - 安装时应避免重灰尘积累,特别是在水平安装时。
    - 确保安装环境防水。
    - 安装时要小心对准和均匀施力,以防止密封损坏。
    - 使用前请检查并清洁边缘,以确保最佳操作效果。

    5. 兼容性和支持


    - 兼容性:这些开关与其他标准电器设备兼容。
    - 支持:制造商提供详尽的技术支持和维护服务,确保用户能够顺利使用这些产品。

    6. 常见问题与解决方案


    - 问题:在高湿度环境中,开关操作不正常。
    - 解决方案:确保安装位置通风良好,保持低湿度环境。

    - 问题:开关安装后密封不严。
    - 解决方案:重新校准安装角度,确保安装位置平整且无裂缝。

    7. 总结和推荐


    High Inrush 10 & 16 Amp Rockers Series JW 是一款优秀的高电流处理开关,具有出色的性能和耐用性。它在多个工业领域都有广泛的应用,并且设计考虑到了长期使用的稳定性。强烈推荐在需要处理大冲击电流的应用中使用此产品。

JWM22RHA参数

参数
指示颜色 -
开关配置 DPDT
触点样式 -
电流额定值 -
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 -
长*宽*高 27mm(长度)*33mm(高度)
安装方式 焊接安装,面板安装

JWM22RHA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWM22RHA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWM22RHA JWM22RHA数据手册

JWM22RHA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7624 ¥ 57.1423
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 57.14
