WR13AF

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: ON - OFF - ON SPDT 30000Cycles 10000Cycles 15A SPDT SPDT 面板安装 41mm(长度)*49.15mm(高度)
供应商型号: WR13AF
供应商: 国内现货
标准整包数: 1

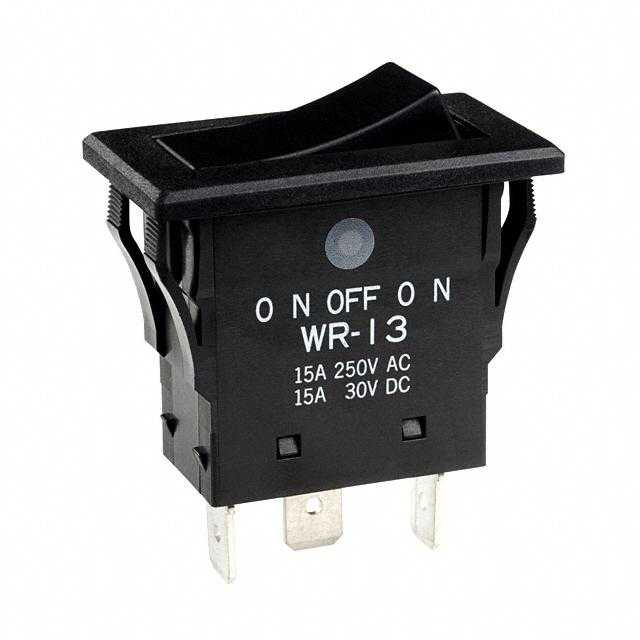

NKK SWITCHES 翘板开关 WR13AF

WR13AF概述

    环境密封摇杆开关:系列WR
    本文将详细介绍一款专为工业和消费电子产品设计的环境密封摇杆开关——系列WR。此款开关具备卓越的环境防护能力和高可靠性,适用于各种严苛的工作环境。接下来,我们将深入探讨该产品的技术参数、特点、应用案例及使用建议。

    1. 产品简介


    系列WR环境密封摇杆开关是一款具备优异环境防护能力的产品,能够有效防止灰尘和水分的侵入。它广泛应用于家电、工业控制、医疗设备等领域,适用于需要可靠操作和良好密封性能的场合。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流(电阻负载) | 15A @ 125/250V AC 或 15A @ 30V DC |
    | 接触电阻 | 焊接引脚、螺钉和快速连接端子型号最大值10毫欧;线引线端子型号最大值30毫欧 |
    | 绝缘电阻 | 最小200兆欧(@500V直流) |
    | 介电强度 | 最低1250V交流(1分钟) |
    | 操作寿命(机械) | 最小30,000次操作 |
    | 操作寿命(电气) | 最小15,000次操作(电路11和12) |
    | 角度位移 | 24° |
    | 工作温度范围 | -25°C 至 +85°C (-13°F 至 +185°F) |
    | 相对湿度 | 90%~95%湿度,96小时 @ 40°C (104°F) |
    | 防护等级 | 前面板:IP67,后面板:IP60(焊接引脚、螺钉和快速连接端子型号),IP67(线引线端子型号) |

    3. 产品特点和优势


    - 密封性: 系列WR摇杆开关采用单件结构设计,确保防水防尘效果达到IP67标准,满足在严苛环境下的使用要求。
    - 可靠性: 特别设计的接触机制用于切断轻焊,减少接触反弹,延长使用寿命。
    - 材料耐久性: 外壳材料采用聚酰胺和玻璃纤维增强聚酰胺,符合UL94V-0阻燃标准,提供卓越的耐弧和抗跟踪性能。
    - 终端多样性: 提供焊接引脚、螺钉和快速连接端子以及线引线多种终端类型,方便安装。

    4. 应用案例和使用建议


    应用案例: 系列WR摇杆开关常用于家用电器、机械设备和车辆控制台中,特别是在需要防尘防水的环境中。例如,在工业设备中作为控制开关,或者在智能家居中作为温控开关。
    使用建议:
    - 安装时,请严格按照制造商提供的指引进行焊接和清洁。
    - 在安装前确认所有接口的防水防尘性能,确保安装位置适合使用环境。

    5. 兼容性和支持


    系列WR摇杆开关兼容多种终端类型,如焊接引脚、螺钉、快速连接端子和线引线。制造商提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - Q: 开关操作过程中出现卡顿现象。
    - A: 可能是接触部位受潮或积灰导致,建议定期清洁并检查接点。

    - Q: 开关安装后不工作。
    - A: 检查安装是否正确,确保所有接口连接无误,并且电源正常。

    7. 总结和推荐


    系列WR环境密封摇杆开关凭借其优越的环境防护能力、高可靠性以及多样化的设计选择,在众多应用领域中表现出色。无论是家用电器还是工业设备,它都是一个值得信赖的选择。强烈推荐使用该产品,尤其适用于需要高性能和可靠性的场合。

WR13AF参数

参数
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 ON - OFF - ON
指示颜色 -
开关配置 SPDT
触点样式 SPDT
电流额定值 15A
长*宽*高 41mm(长度)*49.15mm(高度)
通用封装 SPDT
安装方式 面板安装

WR13AF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WR13AF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES WR13AF WR13AF数据手册

WR13AF封装设计

查看详情并下载
Symbol
Footprint
3D Model
