JWMW11RAA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 25000Cycles 25000Cycles 10A SPST 卡入式安装,按扣安装,焊接安装,面板安装 29.6mm(长度)*33mm(高度)
供应商型号: JWMW11RAA
供应商: 国内现货
标准整包数: 1

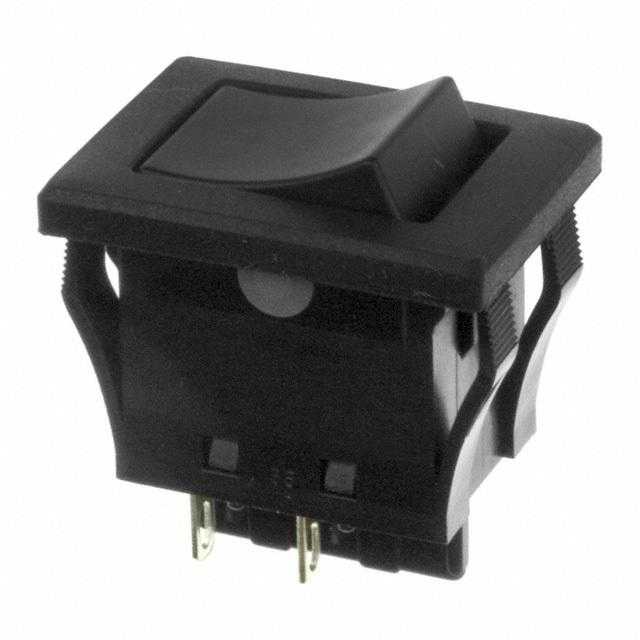

NKK SWITCHES 翘板开关 JWMW11RAA

JWMW11RAA概述

    High Inrush 10 & 16 Amp Rockers Series JW

    产品简介


    High Inrush 10 & 16 Amp Rockers 是由NK Switches公司设计制造的一种坚固耐用的开关装置,广泛应用于需要高电流处理能力的环境中。该系列产品分为JWM, JWMW, JWL和JWLW几种型号,适用于工业控制、机械设备、通信系统等多个领域。这些开关能够承受大涌流(Inrush Current),并且具有高可靠性、长寿命的特点,是电气控制系统中的重要组件。

    技术参数


    High Inrush 10 & 16 Amp Rockers 系列的技术参数如下:
    - 电气容量(电阻负载)
    - 功率等级:JWM 和 JWMW 型号为10A @ 125/250V AC;JWMW型号为10A @ 30V DC。
    - JWL 和 JWLW 型号为16A @ 125/250V AC;JWL 型号为5A @ 72V DC(用于电信应用)。
    - 其他规格
    - 接触电阻:JWM 和 JWMW 型号最大为10毫欧姆;JWL 和 JWLW 型号最大为20毫欧姆。
    - 绝缘电阻:最小为1,000兆欧姆 @ 500V DC。
    - 介电强度:接触之间最小2,000V AC,接触和外壳之间最小4,000V AC,持续1分钟。
    - 机械寿命:最少25,000次操作。
    - 电气寿命:最少25,000次操作。
    - 额定操作力:JWM 和 JWMW 单极为3.92N,双极为7.84N;JWL 单极为5.00N,双极为10.00N;JWLW 双极为10.00N。
    - 抛掷角度:26°。

    产品特点和优势


    - 行业首创:系列JWM为首个拥有TV等级认证的注塑摇杆开关,能够处理大涌流,具有10A和16A的高电气容量。
    - 防护等级:JWMW和JWLW的面板密封版本符合IEC60529标准的IP67等级,类似于NEMA 4和6。
    - 增强绝缘:显著的外部绝缘屏障提高了绝缘电阻和介电强度。
    - 耐用设计:独特的构造可以断开光接触焊点,减少接触弹跳。
    - 环境保护:具有防尘内盖,防止外部污染。
    - 耐热材料:采用符合UL94V-0标准的阻燃材料制造。

    应用案例和使用建议


    High Inrush 10 & 16 Amp Rockers 在多个领域都有广泛应用,例如工业自动化、通信设备和汽车电子。一个典型的使用场景是在电力系统中作为高电流控制开关。为了确保最佳性能,建议安装时遵循制造商的指导,确保开关周围环境干燥无尘,避免频繁的水溅。

    兼容性和支持


    该系列产品具有良好的兼容性,可以与其他电气元件一起使用。制造商提供了详细的安装和维护指南,以及标准认证,如UL, CSA和VDE。如果需要特定国际认证,可以在订购时选择相应的标记。

    常见问题与解决方案


    - 问题:开关安装后无法正常工作。
    - 解决方案: 检查安装过程中是否有间隙,确保所有接线正确且没有松动。
    - 问题:接触电阻过高。
    - 解决方案: 清洁接触点并检查是否有污垢或磨损。
    - 问题:开关在高湿度环境下表现不佳。
    - 解决方案: 确保安装环境干燥,并考虑使用额外的密封措施。

    总结和推荐


    High Inrush 10 & 16 Amp Rockers 系列以其高电气容量、出色的机械和电气寿命以及优越的防护能力脱颖而出。对于需要处理高涌流的应用场合,该系列产品是一个理想的选择。强烈推荐在工业控制和其他高要求的电气环境中使用。

JWMW11RAA参数

参数
开关配置 SPST
触点样式 SPST
电流额定值 10A
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-Off
指示颜色 -
长*宽*高 29.6mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

JWMW11RAA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWMW11RAA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWMW11RAA JWMW11RAA数据手册

JWMW11RAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.62
库存: 254
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.62
