NR01103ANG13-2H

产品分类: 旋转开关
厂牌: NKK SWITCHES
产品描述: Sub-Miniature SP3T 固定 1 28V 28V 非短路(BBM) 通孔安装 10.7mm(长度)*28mm(高度)
供应商型号: 360-3629-ND
供应商: Digi-Key
标准整包数: 1

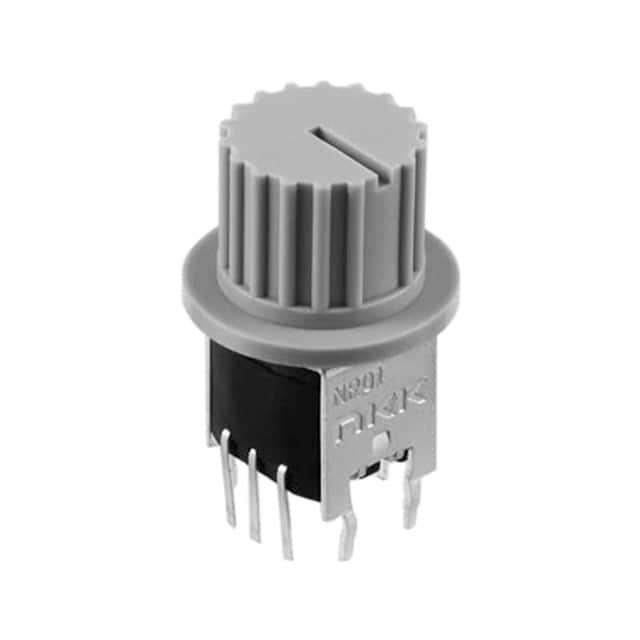

NKK SWITCHES 旋转开关 NR01103ANG13-2H

NR01103ANG13-2H概述

    NR01系列工艺密封旋转开关的技术手册

    产品简介


    NR01系列工艺密封旋转开关是一款用于逻辑电平电路的微型旋转开关,其子型号包括单极(Single Pole)型,适用于多种应用场合,如电力控制设备、测量设备、通信设备、医疗设备及教学装置等。此开关设计小巧紧凑,能够适应高密度安装的需求,同时提供可靠的触点和准确的定位功能。

    技术参数


    - 电气容量(电阻负载):最大逻辑电平为0.4VA @ 28V AC/DC(适用范围为0.1mA至0.1A @ 20mV至28V)
    - 接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆 @ 500V DC
    - 耐压强度:最低500V AC,持续时间至少1分钟
    - 机械寿命:至少30,000次循环
    - 电气寿命:至少10,000次循环
    - 额定操作扭矩:0.02Nm(0.177 lb·in)
    - 接触时机:非短路
    - 索引角度:3位置、4位置和5位置旋转开关分别为45°
    材料与成品
    - 外壳:玻璃纤维增强聚酯(PBT)
    - 底座:玻璃纤维增强聚酰胺
    - 转子:聚甲醛
    - 可移动触点:铍铜镀金
    - 固定触点:磷青铜镀金
    - 接线端子:磷青铜镀金
    - 安装支架:钢镀锡
    环境数据
    - 操作温度范围:-25°C至+70°C(-13°F至+158°F)
    - 湿度:在40°C(104°F)下90~95%湿度,持续96小时
    - 振动:频率范围10~55Hz,振幅1.5mm,持续时间1分钟,三个正交方向各2小时
    - 冲击:加速度50G(490m/s²),六个正交方向,每方向5次冲击
    PCB处理
    - 焊接:推荐波峰焊接,预热温度110°C,预热时间40秒,峰值温度270°C,峰值时间6秒,PCB厚度1.6mm,进行两次
    - 手动焊接:温度390°C,持续时间4秒,两次
    - 清洗:自动化清洗,具体要求见补充部分
    认证与标准
    - 未通过UL认证或CSA认证
    - 设计用于低电压、低电流逻辑电平电路
    产品特点与优势
    - 全密封结构:采用内部O形圈、基座与外壳间的垫片及注塑成型端子,为自动加工技术提供保护。
    - 明确的凸轮机制:通过弹簧操作的钢球提供清晰的感觉和脆性的触发,确保准确的开关设置。
    - 子微型尺寸与紧凑结构:有助于高密度安装。
    - 分叉自擦拭接触机制:提供无与伦比的逻辑电平可靠性,更顺畅且明确的凸轮触发。
    - 铆接支架腿:确保PCB安装稳固,防止在自动波峰焊接过程中松动。
    - 成型端子:防止助焊剂和其他污染物进入。
    应用案例与使用建议
    - 典型应用:电源控制设备、测量设备、电信设备、医疗设备和教学装置。
    - 安装注意事项:为防止旋钮脱落,建议使用带法兰的旋钮。旋钮需在面板下方组装。

    兼容性和支持


    - NR01系列旋转开关具有广泛的兼容性,适用于不同类型的电路和设备。厂商提供了详细的清洁规范和技术支持。

    常见问题与解决方案


    - 问题1:如何防止旋钮脱落?
    - 解决办法:使用带法兰的旋钮并正确安装在面板下方。
    - 问题2:焊接时的预热温度是多少?
    - 解决办法:推荐波峰焊接,预热温度110°C,持续时间40秒。
    - 问题3:在什么条件下可以实现最高的耐用性?
    - 解决办法:保持在指定的操作温度范围内使用,避免极端条件。
    总结与推荐
    NR01系列工艺密封旋转开关凭借其高度可靠的设计、清晰的反馈和良好的耐用性,在众多逻辑电平电路应用中表现出色。其易于安装、维护简单的特点使其成为许多设备的理想选择。总体而言,这款开关在性能和应用方面都具备显著的优势,强烈推荐在相关应用中使用。

NR01103ANG13-2H参数

参数
开关功能 Sub-Miniature
开关配置 SP3T
最大交流触点电压 28V
最大直流触点电压 28V
转档方式 固定
触点时间 非短路(BBM)
引脚数量 -
每层极数 1
长*宽*高 10.7mm(长度)*28mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NR01103ANG13-2H厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NR01103ANG13-2H数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 旋转开关 NKK SWITCHES NR01103ANG13-2H NR01103ANG13-2H数据手册

NR01103ANG13-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.7012 ¥ 149.5751
5+ $ 14.6411 ¥ 122.5279
10+ $ 13.7093 ¥ 114.7295
25+ $ 12.5657 ¥ 105.1592
50+ $ 11.7607 ¥ 98.4227
100+ $ 11.0042 ¥ 92.0917
250+ $ 10.0728 ¥ 84.2969
500+ $ 9.4162 ¥ 78.8018
1000+ $ 9.269 ¥ 77.5699
库存: 64
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 149.57
