首页  >  产品百科  >  JW-M21RKK

JW-M21RKK

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: DPST 25000Cycles 25000Cycles 焊接安装,面板安装 27mm(长度)*33mm(高度)
供应商型号: JWM21RA1A
供应商: 国内现货
标准整包数: 5

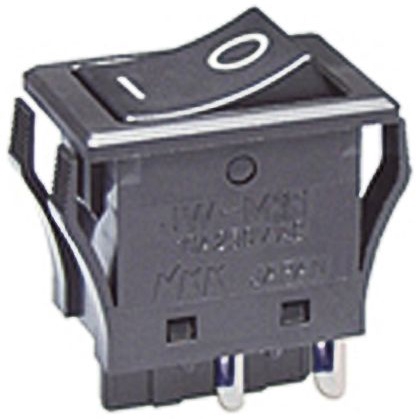

NKK SWITCHES 翘板开关 JW-M21RKK

JW-M21RKK概述

    高浪涌电流10 & 16 安培摇杆开关系列JW

    产品简介


    高浪涌电流10 & 16安培摇杆开关(Series JW)是一种专为高电流应用设计的电子元器件。它们具有大浪涌电流处理能力和高电气容量,适用于各种工业和商业应用,如控制面板、机械设备和仪表板等。本系列开关通过严格的认证标准,确保在极端条件下仍能保持可靠的性能。

    技术参数


    - 电气能力:
    - 功率等级:JWM与JWMW型号在125/250V AC下可承受10安培;JWMW型号在30V DC下可承受10安培;
    - JWL与JWLW型号在125/250V AC下可承受16安培;JWL在72V DC电信应用下可承受5安培。
    - 其他规格:
    - 接触电阻:JWM与JWMW最大为10毫欧姆;JWL与JWLW最大为20毫欧姆。
    - 绝缘电阻:最小1,000兆欧姆 @ 500V DC。
    - 耐压强度:接触之间最小2,000V AC,持续1分钟;接触与外壳之间最小4,000V AC,持续1分钟。
    - 机械寿命:至少25,000次操作。
    - 电气寿命:至少25,000次操作。
    - 触发力:JWM和JWMW单极为3.92N,双极为7.84N;JWL单极为5.00N,双极为10.00N;JWLW双极为10.00N。
    - 触发角度:26°。

    产品特点和优势


    - 行业首创:JWM型号是业界首款具备TV评级的注塑摇杆开关,具有处理大浪涌电流的能力。
    - 高电容:最高可达16安培,能够适应高电流环境。
    - IP67密封:JWMW和JWLW型号通过了IEC60529标准的IP67密封认证,具有防水防尘能力。
    - 增强绝缘:外部绝缘屏障提高了绝缘电阻和耐压强度。
    - 抗焊接性能:采用环氧密封端子,防止焊料、灰尘和其他污染物侵入。

    应用案例和使用建议


    - 典型应用:工业控制系统、机械设备、车辆仪表盘等。
    - 使用建议:避免安装在可能大量积尘的环境中;不要在水或油中启动开关;如果可能冻结,应垂直安装以防止水分滞留在开关壳体内。

    兼容性和支持


    - 兼容性:与多种工业设备和控制系统兼容。
    - 支持:厂家提供详细的安装指南和使用说明,确保正确安装和使用。

    常见问题与解决方案


    - Q: 开关不能正常工作。
    - A: 检查是否有足够的电源电压,确认接线无误。
    - Q: 开关出现接触不良。
    - A: 确保开关安装平整,没有松动;检查接触点是否有污染。

    总结和推荐


    高浪涌电流10 & 16安培摇杆开关(Series JW)凭借其出色的性能和可靠性,非常适合在高电流环境中使用。其独特的功能和坚固的设计使其成为市场上非常有竞争力的产品。因此,我们强烈推荐在需要可靠开关的工业和商业应用中使用此系列开关。

JW-M21RKK参数

参数
指示颜色 -
开关配置 DPST
触点样式 -
电流额定值 -
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 -
长*宽*高 27mm(长度)*33mm(高度)
安装方式 焊接安装,面板安装

JW-M21RKK厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JW-M21RKK数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JW-M21RKK JW-M21RKK数据手册

JW-M21RKK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 34.804
库存: 2000
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 174.02
直接购买
加入购物车
