WB15S-DA

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Round Plunger On-Mom SPDT 圆形-12.50(Dia) 30000Cycles 30V 125V 15000Cycles 6A SPDT 焊接安装,面板安装 28.8mm(长度)*62.3mm(高度)
供应商型号: 360-2400-ND
供应商: Digi-Key
标准整包数: 1

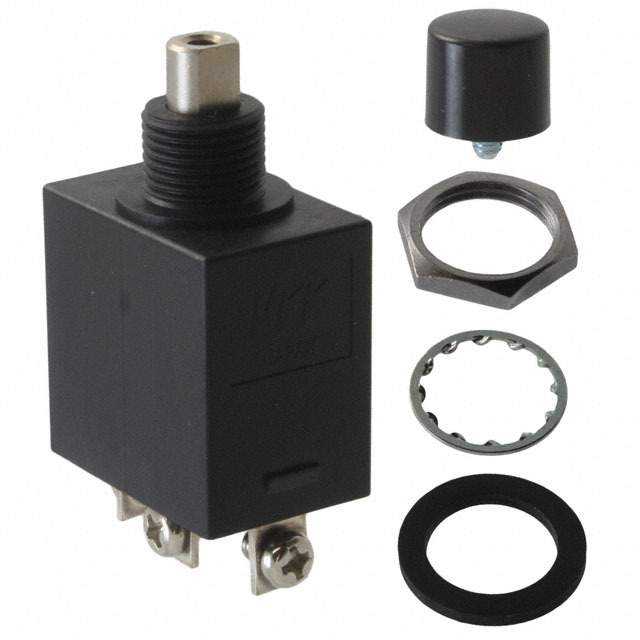

NKK SWITCHES 按钮开关 WB15S-DA

WB15S-DA概述

    环境密封式按钮开关系列 WB

    产品简介


    环境密封式按钮开关系列 WB 是由 NKK Switches 生产的一款高品质电子元器件。它特别适用于需要高防护等级的应用场景,如工业控制、机械设备、户外控制面板等。本系列开关以其坚固耐用的设计,能够在恶劣环境下保持稳定的性能表现。

    技术参数


    - 电气参数
    - 电气容量(电阻负载):6A @ 125V AC 或 3A @ 250V AC,或 6A @ 30V DC
    - 接触电阻:焊端和螺纹端型号的最大接触电阻为 10 毫欧姆;线缆端型号的最大接触电阻为 30 毫欧姆
    - 绝缘电阻:最小值为 200 兆欧姆 @ 500V DC
    - 耐压强度:1,500V AC 最小值,持续 1 分钟
    - 机械寿命:最小操作次数为 30,000 次
    - 电气寿命:最小操作次数为 15,000 次
    - 接触方式:断开后再接通
    - 材料与表面处理
    - 按钮柱:镀镍黄铜
    - 嵌套和外壳:玻璃纤维增强聚酰胺(UL94V-0 外壳)
    - 内部外壳:三聚氰胺
    - 内部密封圈:硅橡胶
    - 外部密封圈:天然橡胶
    - 移动触点:镀银铜
    - 固定触点:镀银铜合金加铜
    - 端子:螺纹端型号为镀银黄铜;焊端和线缆端型号为镀锡铜
    - 环境数据
    - 工作温度范围:-30°C 至 +70°C(-22°F 至 +158°F)
    - 湿度:在 40°C 下湿度 90%~95%,持续 96 小时
    - 振动:频率范围 10Hz 至 55Hz,峰值振幅 1.5mm,历时 1 分钟,在三个直角方向上振动 2 小时
    - 冲击:50G 加速度(每个方向冲击 5 次,共 6 个方向)

    产品特点和优势


    环境密封式按钮开关系列 WB 在设计上采用了单体结构,将筒套和外壳结合在一起,以提供额外的环境防护。该开关具有独特的触点机制,可以有效防止光焊现象,并实现最小化的接触反弹。外壳采用耐热树脂制成,符合 UL 94V-0 阻燃标准,能够提供出色的电弧和跟踪抗性。此外,线缆端型号完全符合 IP67 标准,确保在尘密和短暂浸泡条件下仍能可靠运行。

    应用案例和使用建议


    该按钮开关系列特别适合用于工业控制、机械设备、户外控制面板等需要高防护等级的应用场合。例如,在户外监控系统中,这些按钮开关可以确保系统在恶劣天气条件下的正常运行。在使用这些开关时,建议根据具体的工作环境选择合适的型号,确保最佳的防护效果。

    兼容性和支持


    该系列产品与其他标准电子元器件和设备兼容,可用于多种应用场合。NKK Switches 提供全面的技术支持和维护服务,包括安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    - 问题 1: 开关无法正常操作
    - 解决方案: 检查安装是否正确,确认接线无误,并确保环境条件符合规定的要求。

    - 问题 2: 触点接触不良
    - 解决方案: 清洁触点表面,检查接触电阻是否超标,必要时更换新的触点组件。

    总结和推荐


    环境密封式按钮开关系列 WB 是一款性能稳定、可靠性高的产品。它在工业自动化、机械设备等领域有着广泛的应用前景。总体来说,该产品具有优秀的环境防护能力、稳定的电气性能和较长的使用寿命,因此非常值得推荐使用。

WB15S-DA参数

参数
机械寿命 30000Cycles
电流额定值 6A
电气寿命 15000Cycles
指示颜色 -
开关功能 On-Mom
面板开孔尺寸 圆形-12.50(Dia)
执行器类型 Round Plunger
开关配置 SPDT
最大直流触点电压 30V
最大交流触点电压 125V
长*宽*高 28.8mm(长度)*62.3mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

WB15S-DA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WB15S-DA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES WB15S-DA WB15S-DA数据手册

WB15S-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.22 ¥ 209.0108
10+ $ 22.9039 ¥ 189.8162
25+ $ 21.8745 ¥ 181.2852
50+ $ 20.7166 ¥ 171.6888
100+ $ 19.9445 ¥ 165.29
250+ $ 18.6577 ¥ 154.6259
500+ $ 15.925 ¥ 131.9784
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 209.01
