首页  >  产品百科  >  JWL21RB1A

JWL21RB1A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 船型开关, 双刀单掷触点, 触点额定电流16 A, 开-无-关开关
供应商型号: 1251902
供应商: 欧时
标准整包数: 1

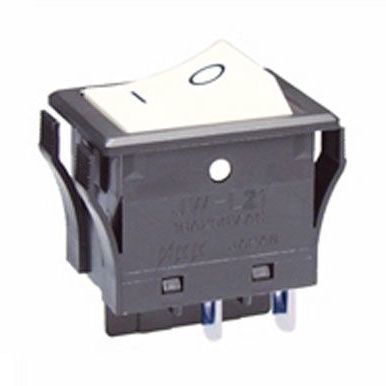

NKK SWITCHES 翘板开关 JWL21RB1A

JWL21RB1A概述

    高浪涌电流10A及16A摇杆开关系列JW

    产品简介


    高浪涌电流10A及16A摇杆开关(Series JW)是一款专门为高电流应用设计的耐用型开关。该系列产品包括JWM、JWMW、JWL和JWLW四种型号,具备高达10A和16A的电气容量,适用于电阻负载。它们广泛应用于工业控制、自动化设备、医疗仪器和通信设备等领域,提供可靠的操作性能和长期稳定性。

    技术参数


    - 电气容量:10A @ 125/250V AC(JWM和JWMW模型);10A @ 30V DC(JWMW);16A @ 125/250V AC(JWL和JWLW模型);5A @ 72V DC(电信应用)
    - 接触电阻:JWM和JWMW最大10毫欧姆;JWL和JWLW最大20毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 500V DC
    - 介电强度:最小2,000V AC(触点间1分钟);最小4,000V AC(触点与外壳间1分钟)
    - 机械寿命:至少25,000次操作
    - 电气寿命:至少25,000次操作
    - 额定操作力:单极JWM和JWMW 3.92N;双极JWM和JWMW 7.84N;单极JWL 5.00N;双极JWL 10.00N;JWLW双极10.00N
    - 摆动角度:26°

    产品特点和优势


    - TV评级:行业首款拥有TV评级的模制摇杆开关,能够处理大浪涌电流。
    - 防护等级:JWMW和JWLW型号达到IP67防护标准,类似于NEMA 4和6。
    - 内部防尘:内部盖板增强了对灰尘的抵抗力。
    - 增强耐用性:特殊设计的片材减少了接触反弹,增加了电气寿命。
    - 高可靠性:使用UL94V-0级阻燃材料,确保在极端条件下的安全性能。

    应用案例和使用建议


    - 工业控制:用于控制电机和机器的启停操作。
    - 自动化设备:可用于自动化生产线上的各种控制装置。
    - 医疗仪器:可用于医疗设备中的电源控制和紧急停止开关。
    - 电信设备:适用于电信基础设施中的电源管理设备。
    使用建议:
    - 安装时避免水平安装在容易溅水的环境中,建议至少30°倾斜安装。
    - 确保安装面板密封良好,避免面板密封失效。
    - 操作前确保清洁边缘,避免灰尘积累影响操作。

    兼容性和支持


    - 兼容性:产品适用于广泛的电路配置,包括单极、双极、单掷和双掷模式。
    - 认证:产品通过UL、CSA和VDE认证,提供多种电压和电流等级的型号选择。

    常见问题与解决方案


    - Q: 开关操作过程中产生大量火花怎么办?
    - A: 检查是否符合指定的工作环境要求,确认安装是否正确,是否有灰尘积累。若无误,可考虑更换为具有更高电气容量的型号。
    - Q: 开关寿命短如何延长?
    - A: 确保使用正确的电压和电流等级,避免过载。定期检查和清洁开关周围的灰尘和污染物。

    总结和推荐


    高浪涌电流10A及16A摇杆开关(Series JW)凭借其高电气容量、优良的防护性能和长期稳定性,成为众多工业应用的理想选择。强烈推荐在需要高可靠性电源控制的应用中使用本产品。

JWL21RB1A参数

参数
触点样式 -
电流额定值 -
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 -
指示颜色 -
开关配置 DPST
长*宽*高 32mm(长度)*36.5mm(高度)
安装方式 焊接安装,面板安装

JWL21RB1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL21RB1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL21RB1A JWL21RB1A数据手册

JWL21RB1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7525 ¥ 73.9582
5+ $ 8.406 ¥ 71.0303
20+ $ 8.0466 ¥ 67.9939
100+ $ 7.8798 ¥ 66.5841
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.95
