JWM11RA1A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 25000Cycles 25000Cycles 10A SPST 卡入式安装,按扣安装,焊接安装,面板安装 27mm(长度)*33mm(高度)
供应商型号: 633-JWM11RA1A
供应商: Mouser
标准整包数: 1

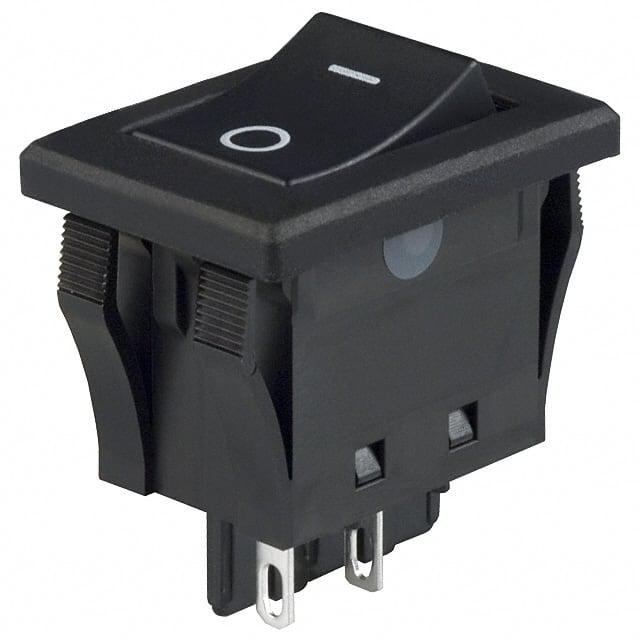

NKK SWITCHES 翘板开关 JWM11RA1A

JWM11RA1A概述

    高涌流10A及16A摇杆开关系列JW

    产品简介


    高涌流10A及16A摇杆开关系列JW是由NKK开关公司生产的一系列适用于高压电流应用的摇杆开关。该系列产品以其高涌流能力而闻名,能在高电流环境下稳定运行,广泛应用于家电、工业控制、医疗设备、电信设备以及其他需要高可靠性和大电流处理能力的应用场合。

    技术参数


    - 电气容量(电阻负载):
    - 功率级别: JWM和JWMW型号为10A @ 125/250V AC;JWMW型号为10A @ 30V DC;
    - JWL和JWLW型号为16A @ 125/250V AC;JWL型号为5A @ 72V DC(电信应用)。

    - 其他额定值:
    - 接触电阻: JWM和JWMW型号最大为10毫欧姆;JWL和JWLW型号最大为20毫欧姆。
    - 绝缘电阻: 最小1,000兆欧姆 @ 500V DC。
    - 介电强度: 最低2,000V AC,触点间至少持续1分钟;最低4,000V AC,触点与外壳之间至少持续1分钟。
    - 机械寿命: 最少25,000次操作。
    - 电气寿命: 最少25,000次操作。
    - 额定操作力: JWM和JWMW单极2触点为3.92牛顿,双极为7.84牛顿;JWL单极为5.00牛顿,双极为10.00牛顿;JWLW双极为10.00牛顿。
    - 抛掷角度: 26°。

    产品特点和优势


    - 行业首创: 具备TV等级,能够承受大型涌流电流,具有10A和16A的大额定电流。
    - 高标准认证: JWM和JWMW型号通过TV-5评级认证,JWL和JWLW型号通过TV-8评级认证。
    - 密封性: 面板密封版本JWMW和JWLW型号符合IEC60529标准IP67等级(类似于NEMA 4和6)。
    - 增强绝缘: 显著的外部绝缘屏障提高了绝缘电阻和介电强度。
    - 抗焊接焊点: 特殊设计结构能够打破光接触焊点。
    - 增加电气寿命: 通过特制的设计减少接触反弹,从而延长电气寿命。
    - 防尘结构: 在操纵器和接触区域之间的内部盖子增强了防尘能力。
    - 耐腐蚀端子: 端子是嵌入式并用环氧树脂密封,防止助焊剂、灰尘和其他污染物。
    - 接线方便: 可以使用焊接耳/快速连接端子配合连接器使用。

    应用案例和使用建议


    这些开关适用于多种应用场合,如家用电器、工业控制系统、医疗器械和电信设备等。以下是一些实际使用案例和建议:
    - 工业自动化: 在自动化工厂中用于控制机器的启动和停止,确保电路安全切换。
    - 家用电器: 如微波炉、洗碗机等,需要能够在启动时承受大电流涌流的设备。
    - 电信设备: 用于数据中心和通信网络,需要长时间稳定运行和可靠的操作性能。
    建议根据具体应用选择合适的开关类型(单极或双极),并遵循制造商提供的安装和操作指南进行正确的安装和使用,以保证最佳性能和可靠性。

    兼容性和支持


    - 兼容性: 该系列开关与其他NKK品牌的开关和配件兼容。
    - 支持和服务: NKK提供标准的售后服务和技术支持,包括故障诊断、维修和替换服务。购买时可以选择包含标记的型号,如UL标记或cULus标记,以确保符合国际标准。

    常见问题与解决方案


    - 问题: 开关在使用过程中出现异常噪声。
    - 解决方案: 检查是否有污垢或其他异物积累在接触点上,清除后重新安装并测试。

    - 问题: 开关操作不顺畅。
    - 解决方案: 检查是否有足够的润滑剂或磨损,如有必要可更换内部组件。
    - 问题: 开关无法正常断开或闭合。
    - 解决方案: 检查连接线路是否正确,以及是否有足够的电流供应。

    总结和推荐


    高涌流10A及16A摇杆开关系列JW凭借其卓越的电气性能、可靠性和广泛的适用性,成为市场上备受青睐的产品。特别是在高涌流和高温环境下表现出色,适用于多种工业和家庭应用。如果您正在寻找一款能够在恶劣条件下提供可靠性能的开关,NKK的这一系列产品将是您的理想选择。

JWM11RA1A参数

参数
机械寿命 25000Cycles
开关功能 On-Off
指示颜色 -
开关配置 SPST
触点样式 SPST
电流额定值 10A
电气寿命 25000Cycles
长*宽*高 27mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWM11RA1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWM11RA1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWM11RA1A JWM11RA1A数据手册
