UB15SKW035F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Without Cap On-Mom SPDT 1000000Cycles 30V 125V 绿色 1000000Cycles 5A SPDT 通孔安装
供应商型号: UB15SKW035F
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB15SKW035F

UB15SKW035F概述


    产品简介

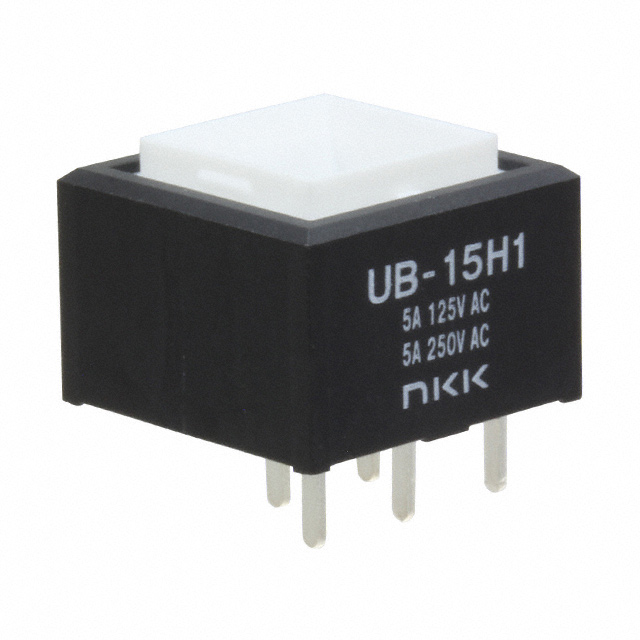

    Series UB低轮廓按钮开关(D80)是一款高可靠性的电子元件,主要应用于各种控制面板和仪器设备中。该产品具备多种型号,涵盖了单极和双极切换模式,适合不同的应用场景需求。Series UB低轮廓按钮开关以其紧凑的设计、可靠的接触机制以及灵活的操作选项而著称。

    技术参数


    - 电气能力:电阻负载下,银触点功率等级为5A@125/250V AC 或 5A@30V DC;逻辑等级金触点为0.4VA最大值@28V AC/DC最大值(适用范围为0.1mA ~ 0.1A @ 20mV ~ 28V)
    - 其他评级:
    - 接触电阻:银触点最大50毫欧姆;金触点最大100毫欧姆
    - 绝缘电阻:最低200兆欧姆@500V DC
    - 耐压强度:接点间最小1,000V AC持续1分钟;接点和外壳间最小1,500V AC持续1分钟
    - 机械寿命:瞬时动作1,000,000次操作以上;交替动作200,000次操作以上
    - 电气寿命:银触点10,000次操作以上;带电阻负载3A@125V AC的银触点200,000次操作以上;金触点200,000次操作以上
    - 额定操作力:单极:方形和矩形均为1.9N;双极:方形2.55N,矩形3.1N
    - 接触时间:先断后合
    - 行程:预行程0.067英寸(1.7毫米);过行程0.024英寸(0.6毫米);总行程0.091英寸(2.3毫米)
    材料与制造
    - 外壳/前框:玻璃纤维增强聚酰胺(UL94V-0)
    - 安装框架:不锈钢
    - 可移动接触器:磷青铜
    - 可移动触点:银合金或镀铜金
    - 固定触点:银合金或镀铜金
    - 开关引脚:磷青铜镀银或金
    - 灯引脚:镀银黄铜
    - 底座:玻璃纤维增强液晶聚合物(UL94V-0)
    环境适应性
    - 操作温度范围:带灯:-25°C至+50°C(-13°F至+122°F);不带灯:-20°C至+70°C(-4°F至+158°F)
    - 湿度:90%至95%湿度,96小时@40°C(104°F)
    - 振动:频率范围10 Hz至55 Hz,峰峰值振幅1.5 mm,在三轴方向振动2小时
    - 冲击:50G(490 m/s²),六个垂直方向各五次

    产品特点和优势


    - 独特的双色LED:红绿、琥珀蓝两种颜色的双色LED提供鲜明的照明效果。
    - 快速响应:快开快闭的特性减少电弧并延长使用寿命。
    - 独立锁定机构:视觉和触觉反馈,指示电路状态。
    - 易于清洁:环氧密封端子防止污染。
    - 紧凑设计:适用于狭小空间安装。
    - 多用途:同一封装内提供瞬时和交替动作电路。

    应用案例和使用建议


    Series UB低轮廓按钮开关广泛应用于工业控制、医疗设备、自动化系统等领域。例如,在一个工业自动化系统中,Series UB低轮廓按钮开关可以用于控制电机的启停,通过其清晰的视觉和触觉反馈确保操作的准确性。
    使用建议:
    - 为了确保最佳性能,应避免将开关暴露于极端温度和湿度条件下。
    - 安装时需要确保适当的固定力度,以防止开关松动。
    - 清洁时应使用酒精基溶液,避免损坏端子。

    兼容性和支持


    该产品具有良好的兼容性,可以与各种电子元器件和控制系统无缝集成。制造商提供了详尽的技术文档和支持服务,包括安装指南和故障排除手册。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 开关触点出现接触不良 | 检查接触点是否干净,必要时进行清洁 |
    | 操作力度过大导致损坏 | 使用适当的力量操作开关,避免用力过猛 |

    总结和推荐


    总体而言,Series UB低轮廓按钮开关凭借其优秀的电气性能、紧凑的设计和出色的可靠性,在各类工业控制和自动化设备中表现出色。该产品不仅适用于多种应用场景,而且在市场上具有较强的竞争力。因此,对于寻找高品质开关的工程师和技术人员来说,这是一个值得推荐的产品。

UB15SKW035F参数

参数
最大直流触点电压 30V
开关功能 On-Mom
电气寿命 1000000Cycles
面板开孔尺寸 -
开关配置 SPDT
机械寿命 1000000Cycles
指示颜色 绿色
最大交流触点电压 125V
电流额定值 5A
执行器类型 Without Cap
通用封装 SPDT
安装方式 通孔安装
包装方式 托盘

UB15SKW035F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15SKW035F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15SKW035F UB15SKW035F数据手册

UB15SKW035F封装设计

查看详情并下载
Symbol
Footprint
3D Model
