首页  >  产品百科  >  G3B15AB-S-YC

G3B15AB-S-YC

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 贴片安装 11mm(长度)*7.6mm(高度)
供应商型号: 360-3041-ND
供应商: Digi-Key
标准整包数: 1

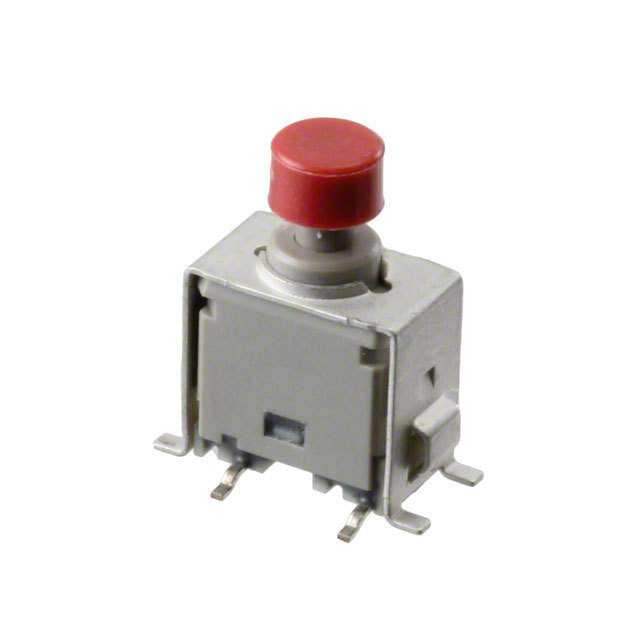

NKK SWITCHES 按钮开关 G3B15AB-S-YC

G3B15AB-S-YC概述

    # Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons 技术手册解析

    1. 产品简介


    基本介绍
    Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons 是一款超小型表面贴装(SMT)密封式轻触开关,主要设计用于手持设备、便携式电子设备及低电流逻辑电路中。产品具备极小的体积(仅为0.6克),能够实现高密度安装,同时提供可靠的操作性能。
    主要功能与应用领域
    - 主要功能: 轻触触发,机械寿命长达5万次操作;内置STC接触机制确保高可靠性。
    - 应用领域: 手持设备、物联网(IoT)设备、消费电子产品、工业自动化控制面板、医疗仪器等需要微型化、轻量化设计的场合。

    2. 技术参数


    | 参数类别 | 描述 |

    | 电气容量 | 最大0.4VA @ 28V AC/DC (适用范围:0.1mA ~ 0.1A @ 20mV ~ 28V) |
    | 接触电阻 | ≤80毫欧姆 |
    | 绝缘电阻 | ≥500兆欧姆 @ 500V DC |
    | 耐压强度 | ≥500V AC (持续1分钟) |
    | 机械寿命 | ≥5万次操作 |
    | 电气寿命 | ≥5万次操作 |
    | 触发力 | 2.0牛顿(N) |
    | 行程 | 预行程:0.6毫米(mm),过行程:0.5毫米,总行程:1.1毫米 |
    | 工作温度范围 | -30°C 至 +85°C |
    | 湿度条件 | 90%-95%相对湿度,持续96小时 @ 40°C |

    3. 产品特点和优势


    独特功能与优势
    1. 超小型化设计: 产品尺寸小巧,重量仅0.6克,特别适合空间受限的应用场景。
    2. 高可靠性: 内置STC接触机制提供稳定的触觉反馈及更高的逻辑可靠性。
    3. 自动化友好: 支持表面贴装,符合EIA-481-D标准,可通过带状或管状包装直接上料。
    4. 环境适应性强: 工作温度范围宽广,抗振动冲击性能卓越,满足苛刻环境需求。
    5. 加工便利: 支持再流焊工艺,具有较高的热稳定性,易于清洁处理。

    4. 应用案例和使用建议


    典型应用场景
    - 手持设备: 如智能手机、平板电脑及其他智能终端的手势按键。
    - 智能家居: 门锁、灯具等设备中的控制按钮。
    - 医疗设备: 医疗仪器中需精准触发的微小开关。
    使用建议
    1. 安装稳定性: 推荐对直立安装模型使用固定支架以保护焊点免受机械应力影响。
    2. 温度管理: 在高湿度环境下使用时,需注意及时除湿,避免长时间高湿度运行导致性能下降。
    3. 清洁流程: 使用自动化清洁设备时,严格按照推荐的清洗规范执行,防止残留物影响开关性能。

    5. 兼容性和支持


    兼容性
    Series G3B系列产品与其他标准表面贴装器件兼容,能够广泛应用于各类现代化制造工艺中。此外,不同封装形式(如贴带、管装)提供了灵活的选择。
    支持与维护
    NKK Switches公司为客户提供详尽的技术文档和支持服务,包括样品申请、技术支持热线及在线知识库查询功能。产品通过严格的测试和认证,确保长期稳定运行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点接触不良 | 检查焊接质量,确保焊接良好且无虚焊现象。 |
    | 开关触感变弱 | 检查环境湿度是否超标,必要时采取防潮措施。 |
    | 操作寿命未达到标称值 | 检查使用频率是否超出额定值,减少频繁操作的使用习惯。 |

    7. 总结和推荐


    综合评估
    Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons 的独特优势在于其小巧的外形、高度集成的设计以及卓越的性能表现。这些特点使其成为众多高端电子设备的理想选择。
    推荐结论
    该产品非常值得推荐给那些寻求高密度、高性能、低成本解决方案的客户。特别是在面对日益小型化的电子设计趋势时,其表现尤为突出。

    作者:XXX
    日期:YYYY-MM-DD

G3B15AB-S-YC参数

参数
指示颜色 -
面板开孔尺寸 -
最大交流触点电压 28V
开关功能 On-Mom
电气寿命 50000Cycles
开关配置 SPDT
执行器类型 圆形,按钮
最大直流触点电压 28V
机械寿命 50000Cycles
电流额定值 -
长*宽*高 11mm(长度)*7.6mm(高度)
通用封装 SPDT
安装方式 贴片安装
零件状态 在售
包装方式 散装

G3B15AB-S-YC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G3B15AB-S-YC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES G3B15AB-S-YC G3B15AB-S-YC数据手册

G3B15AB-S-YC封装设计

查看详情并下载
Symbol
Footprint
3D Model
