JWS11RAA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 10A SPST 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: JWS11RAA
供应商: 国内现货
标准整包数: 1

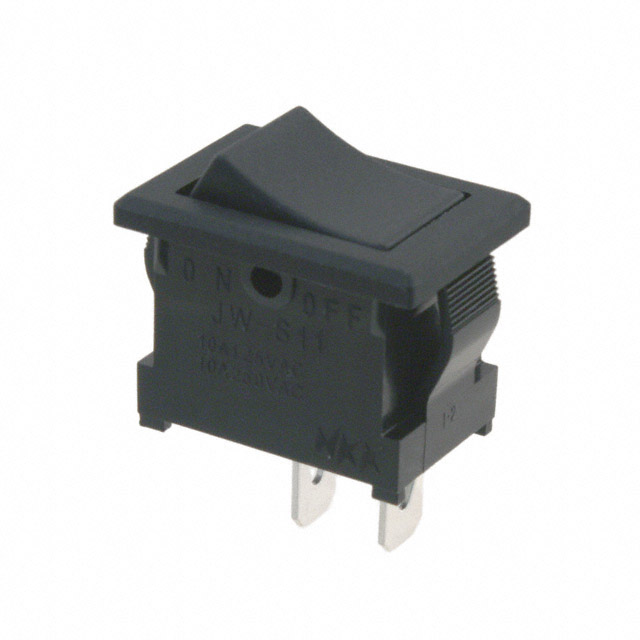

NKK SWITCHES 翘板开关 JWS11RAA

JWS11RAA概述

    JWS Series Internationally Approved Rockers: Technical Handbook

    1. 产品简介


    JWS系列国际认证跷板开关是电子元件中的关键部件,主要用于各类控制面板。它具有多种型号,涵盖单极(SPST)和双极(DPST)设计。主要功能是作为开关元件,通过切换电路状态来控制电流。这些开关广泛应用于通信、测量仪器、自动化系统和消费电子产品等领域。

    2. 技术参数


    - 电气容量(电阻负载)
    - 功率等级:10A @ 125/250V AC
    - 其他评级:6A @ 125/250V AC(UL/CSA)
    - 5A(3A)@ 125/250V AC(VDE)
    - 性能参数
    - 接触电阻:最大10毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 介电强度:接触之间最小2000V AC,接触与外壳之间最小4000V AC,持续1分钟
    - 机械寿命:最少30,000次操作
    - 电气寿命:最少10,000次操作
    - 操作力
    - 单极:3.92N
    - 双极:5.39N
    - 环境条件
    - 操作温度范围:非照明模型:-25°C至+70°C;照明模型:-25°C至+50°C
    - 湿度:在40°C(104°F)下湿度为90~95%,持续96小时
    - 振动:10~55Hz频率范围内振幅1.5mm,历时15分钟,三个直角方向各两小时
    - 冲击:50G(490m/s²),六个直角方向各五个冲击
    - 密封:防尘内密封

    3. 产品特点和优势


    JWS系列跷板开关具有多项独特功能:
    - 多色选项:多种颜色可选的按键帽和外壳,增强视觉识别。
    - 防护功能:提供防护罩以防止意外操作,提高安全性。
    - 抗尘设计:内置聚酰胺盖增强防尘能力。
    - 清晰操作:采用紧凑设计,确保操作简单且响应灵敏。
    - 高可靠性:使用寿命长,机械和电气寿命分别高达30,000和10,000次操作。

    4. 应用案例和使用建议


    - 典型应用:适用于通信设备、测量仪器、自动化系统和消费电子产品的控制面板。
    - 使用建议:根据具体应用场景选择合适的安装方式(如使用烙铁焊接),并确保清洁工作局部进行,避免使用有害溶剂。

    5. 兼容性和支持


    - 兼容性:这些开关可与其他标准电子元件配套使用。
    - 支持服务:制造商提供详尽的技术文档和支持,包括补充电缆附件、推拉式开关及编程模块等。

    6. 常见问题与解决方案


    - Q: 开关如何连接到电路?
    - A: 参照技术手册的补充部分,按照所示示意图进行连接。
    - Q: 开关需要多久更换一次?
    - A: 使用寿命为30,000次机械操作,具体视应用环境而定。定期检查有助于延长使用寿命。

    7. 总结和推荐


    JWS系列国际认证跷板开关是一款高质量、多功能的开关组件,适用于多种工业和消费电子应用。其出色的性能、可靠性以及多样的颜色选项使其在市场上具有较高的竞争力。强烈推荐给需要高品质开关元件的设计工程师和制造商。

JWS11RAA参数

参数
指示颜色 -
开关配置 SPST
触点样式 SPST
电流额定值 10A
电气寿命 -
机械寿命 -
开关功能 On-Off
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWS11RAA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWS11RAA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWS11RAA JWS11RAA数据手册

JWS11RAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
