JWL21RA2A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off DPST 25000Cycles 25000Cycles 16A DPST 卡入式安装,按扣安装,焊接安装,面板安装 32mm(长度)*36.5mm(高度)
供应商型号: JWL21RA2A
供应商: 国内现货
标准整包数: 1

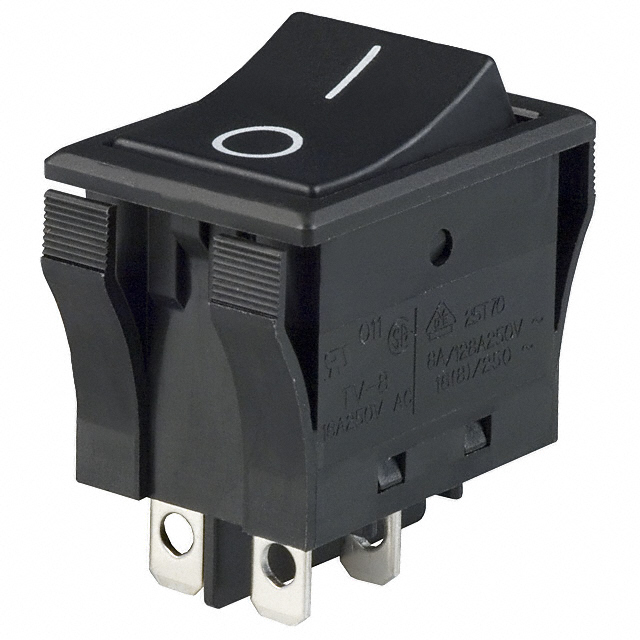

NKK SWITCHES 翘板开关 JWL21RA2A

JWL21RA2A概述


    产品简介


    系列:JW高涌流10 & 16安培摇杆开关
    系列JW高涌流10 & 16安培摇杆开关(型号JWM、JWMW、JWL、JWLW) 是专为需要处理大电流浪涌的应用设计的工业级摇杆开关。这些开关具备高电气容量和长寿命机械结构,广泛应用于需要稳定性能的设备中,如电源控制、电动工具、机械设备等。

    技术参数


    - 电气容量:电阻负载下,JWM & JWMW模型为10A@125/250V AC;JWL & JWLW模型为16A@125/250V AC;电信应用中为5A@72V DC。
    - 接触电阻:JWM & JWMW最大10毫欧姆;JWL & JWLW最大20毫欧姆。
    - 绝缘电阻:最小1000兆欧姆(@500V DC)。
    - 介电强度:最小2000V AC(1分钟内);最小4000V AC(1分钟内)。
    - 机械寿命:最少25,000次操作。
    - 电气寿命:最少25,000次操作。
    - 额定操作力:JWM & JWMW单极3.92N,双极7.84N;JWL单极5.00N,双极10.00N;JWLW双极10.00N。
    - 运动角度:26°。
    - 工作温度范围:JWM & JWL:–25°C到+70°C;JWMW & JWLW:–25°C到+85°C。
    - 湿度:90~95%湿度下96小时(@40°C)。
    - 振动:频率范围内的10~55Hz,峰值振幅1.5mm,历时1分钟,3个垂直方向各2小时。
    - 冲击:50G(490m/s²),历时1分钟,6个垂直方向各5次冲击。

    产品特点和优势


    1. 高电气容量:适用于处理大电流浪涌的应用,确保系统稳定运行。
    2. 独特的设计:首次在行业里采用具有TV等级认证的模制摇杆开关,能承受大量浪涌电流。
    3. 密封性能:JWMW和JWLW版本符合IP67标准,确保防尘防水性能。
    4. 绝缘和耐压能力:增强外部绝缘屏障,提高绝缘电阻和介电强度。
    5. 耐久性:采用特殊设计的片来减少接触弹跳,增加电气寿命。
    6. 安装便利:内部盖板保护开关不受灰尘影响,密封终端锁定污染物进入。

    应用案例和使用建议


    1. 电源控制系统:可作为电源控制装置的开关,适合高电压场合。建议在湿度较高环境下安装时,考虑使用IP67密封型号。
    2. 电动工具:适用于需要稳定供电的电动工具,如电钻、电锯等。在使用过程中,应注意避免水或油的侵入,否则可能会影响操作。
    3. 机械设备:用于需要高可靠性开关的设备中。根据实际情况选择适合的安装位置,以防止水分残留。

    兼容性和支持


    该产品与其他电子元器件或设备的兼容性良好,适用各种标准。NKK Switches提供详细的文档和支持服务,帮助客户解决安装和使用过程中可能遇到的问题。此外,产品还通过了多个国际认证,保证质量和安全性。

    常见问题与解决方案


    - 问题:开关在高湿度环境中容易受潮。
    解决方案:选择带有IP67密封的JWMW或JWLW型号,并确保正确安装,防止水汽侵入。
    - 问题:开关使用寿命短。
    解决方案:按照正确的操作方式使用开关,避免频繁撞击或不当操作,定期检查维护。

    总结和推荐


    该产品具备高电气容量、长寿命、良好的绝缘性和密封性能,能够满足多种应用场景的需求。特别适合需要稳定电力供应和严格防护的工业设备。总体而言,该产品在性能、可靠性及耐用性方面表现出色,值得推荐使用。

JWL21RA2A参数

参数
触点样式 DPST
电流额定值 16A
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-Off
指示颜色 -
开关配置 DPST
长*宽*高 32mm(长度)*36.5mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWL21RA2A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL21RA2A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL21RA2A JWL21RA2A数据手册

JWL21RA2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
