YB215CWCKG01

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 面板安装, 关-(关)操作, 单刀双掷
供应商型号: YB215CWCKG01-ND
供应商: Digi-Key
标准整包数: 1

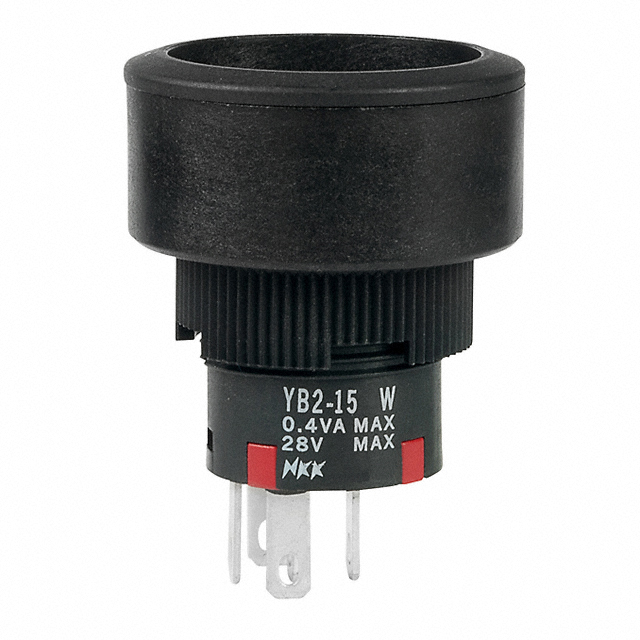

NKK SWITCHES 按钮开关 YB215CWCKG01

YB215CWCKG01概述

    YB2 Series Panel Seal Pushbuttons

    产品简介


    YB2系列面板密封式按钮开关是专为需要高防护等级的应用而设计的产品。该系列按钮开关包含多种型号,主要功能是通过开关电路实现控制作用。适用于工业控制、机械设备、医疗设备等多种领域。这些开关具备IP65等级的防护能力,能够有效防止灰尘进入并抵御轻微的水溅,确保在严苛环境下的稳定运行。

    技术参数


    - 电气容量:电阻负载下最大电流为3A(银触点),逻辑电平下为0.4VA(金触点)。
    - 绝缘电阻:最小200兆欧(500V DC条件下)。
    - 耐压强度:1000V AC(触点间1分钟),1500V AC(触点与外壳之间1分钟)。
    - 机械寿命:瞬时电路100万次操作,维持电路20万次操作。
    - 电寿命:最小10万次操作。
    - 额定操作力:单极:1.5N;双极:3.0N。
    - 接触时间:非短路型(先断后接)。
    - 操作行程:预行程0.15mm;超行程0.15mm;总行程0.3mm。
    - 材料及涂层:不锈钢或镀银、镀金触点;黑色或铬色边框。
    - 环境条件:操作温度范围-25°C至+70°C(无照明);最大湿度95%,240小时(40°C);振动频率10Hz到55Hz;冲击50G加速度。

    产品特点和优势


    - 紧凑尺寸:24mm方形和25mm圆形按钮,是市场上同类型产品中顶部突出最小的。
    - 防护等级:满足IP65标准,防水防尘。
    - 长冲程操作:清晰指示电路状态。
    - 多样选择:多种颜色选择,提供金属质感外观。
    - 安全特性:有抗干扰设计,防止外部干扰对电路的影响。

    应用案例和使用建议


    - 应用场景:工业自动化系统,医疗设备控制台,家用电器等。
    - 使用建议:建议在潮湿环境中使用前,检查所有密封件完好无损,以确保最佳的防水性能。此外,在安装过程中,请按照制造商提供的说明正确装配,以确保产品的长期稳定运行。

    兼容性和支持


    - 兼容性:支持与其他标准电气接口兼容。
    - 支持:制造商提供详细的技术支持文档,用户可以参考进行产品配置和故障排除。同时,用户还可以联系制造商获取定制服务。

    常见问题与解决方案


    - Q: 开关无法正常工作?
    - A: 检查电路连接是否正确,确认电源电压是否符合要求。
    - Q: 开关触点磨损严重?
    - A: 更换新触点或者整个开关。
    - Q: 密封失效导致进水?
    - A: 更换所有密封圈,重新安装时注意每个步骤。

    总结和推荐


    YB2系列面板密封式按钮开关凭借其坚固耐用的设计和优异的性能表现,非常适合用于各种严苛环境下的工业控制。虽然价格较高,但是其出色的功能和耐用性使得它在市场上具有很强的竞争优势。总体来说,推荐在高可靠性需求的应用场合中使用。

YB215CWCKG01参数

参数
机械寿命 1000000Cycles
电气寿命 100000Cycles
最大直流触点电压 28V
指示颜色 -
面板开孔尺寸 圆形-22.00(Dia)
电流额定值 -
开关配置 SPDT
执行器类型 帽盖
开关功能 On-Mom
最大交流触点电压 28V
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

YB215CWCKG01厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB215CWCKG01数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB215CWCKG01 YB215CWCKG01数据手册
