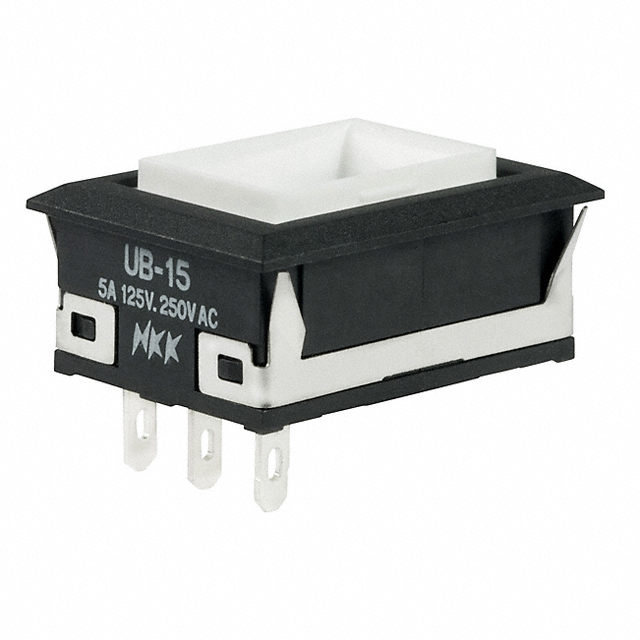

UB15NKW01N

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: NKK Switches按钮开关, 通孔安装, 关-(关)操作, 单刀双掷
供应商型号: UB15NKW01N
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 按钮开关 UB15NKW01N

UB15NKW01N概述


    产品简介


    Series UB低轮廓按钮开关
    Series UB低轮廓按钮开关是专为紧凑型应用设计的工业控制装置,广泛应用于机器自动化、控制系统和各类需要高可靠性的环境中。该系列按钮开关包括各种颜色的指示灯(红、绿、蓝、黄等),可以实现即时视觉反馈,增强用户体验和操作安全性。

    技术参数


    | 参数类别 | 技术参数 |

    | 额定容量 | 电阻负载下:银接触:5A @ 125/250V AC 或 5A @ 30V DC;逻辑负载:金接触:0.4VA最大 @ 28V AC/DC最大 |
    | 接触电阻 | 银:50毫欧姆最大;金:100毫欧姆最大 |
    | 绝缘电阻 | 200兆欧姆最小 @ 500V DC |
    | 介电强度 | 接触之间:1000V AC最小,1分钟;接触与外壳之间:1500V AC最小,1分钟 |
    | 机械寿命 | 按压式:100万次最小;交替动作式:20万次最小 |
    | 电气寿命 | 银:10,000次最小;金:20万次最小 |
    | 动作力 | 单极:方形1.9N,矩形1.9N;双极:方形2.55N,矩形3.1N |
    | 行程 | 预行程:0.067英寸(1.7mm);过行程:0.024英寸(0.6mm);总行程:0.091英寸(2.3mm) |

    产品特点和优势


    - 超级明亮LED:提供明亮均匀的照明,增强用户体验。
    - 组合型结构:集成了PCB可焊性和短体设计,适用于紧凑的应用空间。
    - 快速响应:触点采用弹跳式接触机制,实现快速断开和闭合,延长电气寿命。
    - 可见和触觉反馈:切换机构独立于锁定机制,提供明显的电路状态指示。
    - 高可靠性:在恶劣环境下仍能保持稳定的性能表现,适合工业应用。

    应用案例和使用建议


    该系列按钮开关广泛应用于自动化设备、机械设备和控制系统。例如,在工厂自动化系统中,Series UB按钮开关可用于启动、停止和状态指示。为了提高系统的可靠性,建议将该按钮开关与外部电源源一起使用,以确保足够的亮度和寿命。

    兼容性和支持


    - 兼容性:Series UB按钮开关适用于标准的PCB安装和面板安装,可与多种电子设备和系统无缝集成。
    - 支持和服务:提供详细的安装指南和技术支持文档,可通过制造商网站下载。制造商还提供售后技术支持和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 按钮不灵敏 | 检查是否连接正确,调整安装位置 |
    | LED不亮 | 检查LED电路,确认外部电源连接正确 |
    | 按钮损坏 | 联系制造商,获取替换零件 |
    | 开关出现故障 | 重新检查接线和安装,必要时更换新的按钮开关 |

    总结和推荐


    Series UB低轮廓按钮开关以其高性能、高可靠性和紧凑的设计赢得了市场的认可。特别适用于需要高度稳定和可靠操作的工业环境。其独特的特点和广泛的兼容性使其成为众多应用场景的理想选择。强烈推荐给寻求高品质控制解决方案的用户。

UB15NKW01N参数

参数
最大直流触点电压 30V
面板开孔尺寸 矩形-22.40x16.20
执行器类型 Plunger,Without Cap
机械寿命 1000000Cycles
开关配置 SPDT
指示颜色 -
开关功能 On-Mom
电气寿命 10000Cycles
最大交流触点电压 125V
电流额定值 5A
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB15NKW01N厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15NKW01N数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15NKW01N UB15NKW01N数据手册

UB15NKW01N封装设计

查看详情并下载
Symbol
Footprint
3D Model
