HP0215AFKP4-S

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 28V(DC) Off-Mom SPST-NO 1.6N 500000Cycles 200μm 4.3mm 通孔安装 6.2mm*6.2mm*4.3mm
供应商型号: 360-2807-ND
供应商: Digi-Key
标准整包数: 1

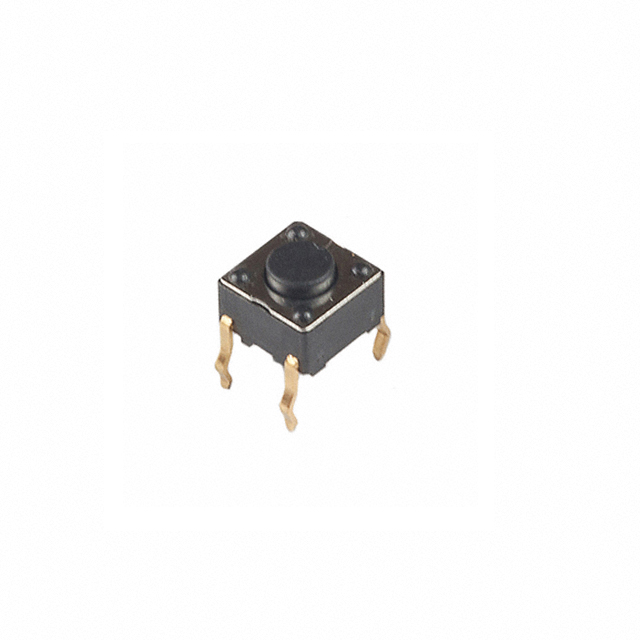

NKK SWITCHES 轻触开关 HP0215AFKP4-S

HP0215AFKP4-S概述


    产品简介


    本产品是J系列6mm轻触开关(型号HP02),由知名制造商NKk公司生产。该产品具有小巧紧凑的设计,适用于低电压、低电流电路,适用于各种电子设备中的按钮控制和信号传递。广泛应用于通信设备、家用电器、工业控制系统等领域。

    技术参数


    - 电气容量:
    - 银色:最大功率3VA,28V直流条件下10mA ~ 125mA之间。
    - 金黄色:最大功率0.4VA,28V交流/直流条件下0.1mA ~ 0.1A之间。

    - 其他参数:
    - 接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆 @ 100V直流
    - 介电强度:250V交流最小值,持续1分钟
    - 机械寿命:最低50万次操作
    - 电气寿命:最低50万次操作
    - 标称操作力:1.60牛顿
    - 总行程:0.2毫米

    产品特点和优势


    - 高可靠性:机械和电气寿命均达到50万次操作,确保长期稳定运行。
    - 耐温性好:工作温度范围为-20°C到+70°C,适合多种恶劣环境。
    - 环境适应性强:湿度高达95%,振动和冲击测试通过。
    - 材料选择多样:不锈钢、玻璃纤维增强聚酰胺等材料,提高耐用性和绝缘性能。
    - 金镀层触点:适用于低电压/电流应用,减少氧化和硫化,保持稳定的接触电阻。

    应用案例和使用建议


    - 键盘矩阵:适用于单极单掷开关,可以实现键盘矩阵配置。
    - X-Y矩阵:可以在单面PCB板上通过连接端子进行X-Y型电气互联。
    - 自动化安装:采用贴管包装,方便自动化安装和高效操作。
    - 焊接建议:建议使用波峰焊接工艺,并提供具体的焊接轮廓参考图。

    兼容性和支持


    - 兼容性:适用于单面PCB板安装,可与多数常见的电子设备及PCB组装工艺兼容。
    - 支持和服务:详细的技术手册和使用指南,提供全面的维护和故障排除支持。

    常见问题与解决方案


    - Q: 开关操作时出现不稳定的情况怎么办?
    - A: 检查接触电阻是否符合标准,可能需要更换新触点或调整操作力。
    - Q: 在自动化焊接过程中遇到触点松动怎么办?
    - A: 确保使用合适的终端,如压接型终端,以提供弹簧型动作确保稳固。
    - Q: 开关在高湿度环境中性能下降怎么办?
    - A: 确保安装位置通风良好,避免长期暴露在潮湿环境下。

    总结和推荐


    综上所述,J系列6mm轻触开关(型号HP02)凭借其高可靠性和环境适应性,在各类电子设备中表现出色。它不仅适用于日常消费品,还可以在工业级应用中大显身手。因此,推荐给需要高质量、高性能轻触开关的应用项目。

HP0215AFKP4-S参数

参数
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 28V(DC)
执行器高度 4.3mm
执行器行程 200μm
机械寿命 500000Cycles
长*宽*高 6.2mm*6.2mm*4.3mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

HP0215AFKP4-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

HP0215AFKP4-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES HP0215AFKP4-S HP0215AFKP4-S数据手册

HP0215AFKP4-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4035 ¥ 20.3096
10+ $ 1.9721 ¥ 16.6641
25+ $ 1.7971 ¥ 15.0396
100+ $ 1.6502 ¥ 13.8098
300+ $ 1.5411 ¥ 12.8971
500+ $ 1.4926 ¥ 12.4909
1000+ $ 1.4288 ¥ 11.9576
2500+ $ 1.3483 ¥ 11.2839
5000+ $ 1.2902 ¥ 10.7976
库存: 159
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.3
