GW12LHP

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On SPDT 50000Cycles 50000Cycles SPDT 通孔安装
供应商型号: GW12LHP
供应商: 国内现货
标准整包数: 1

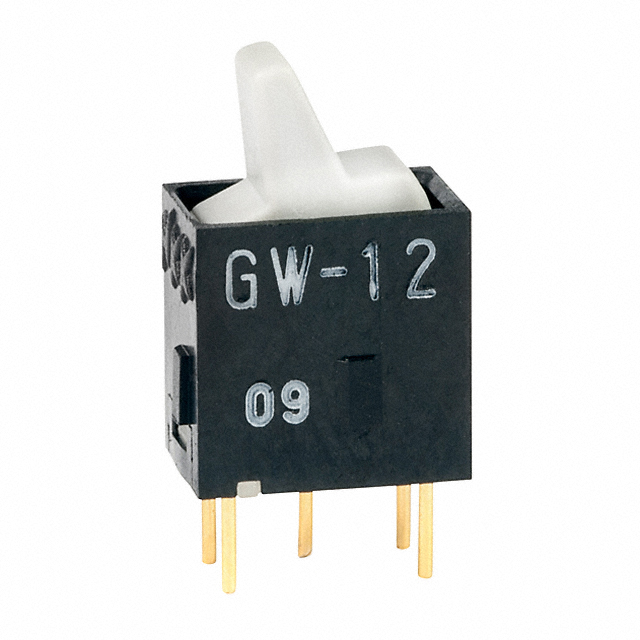

NKK SWITCHES 翘板开关 GW12LHP

GW12LHP概述


    产品简介


    超小巧翘板开关 系列GW
    超小巧翘板开关系列GW是一款高性能的小型电子开关,主要应用于便携式设备、仪器仪表和工业自动化系统中。这类开关具有轻巧紧凑的设计,能够在狭小空间内实现高效的电路控制。

    技术参数


    - 电气容量:
    - 微小功率:最大0.4VA在最高28V AC/DC(适用范围0.1mA~0.1A在20mV~28V)
    - 触点电阻:最大80毫欧
    - 绝缘电阻:500兆欧以上在500V DC
    - 绝缘强度:最低500V AC至少1分钟
    - 机械寿命:50,000次操作以上
    - 电气寿命:50,000次操作以上
    - 操作力:
    - 翘板:1.70N
    - 手柄:1.30N
    - 摆动角度:28°
    - 工作温度范围:–30°C到+85°C
    - 湿度:240小时内,在40°C时,湿度90~95%
    - 振动:1.5mm峰-峰振幅,10~55Hz频率范围,各直角方向2小时
    - 冲击:50G (490m/s²),各直角方向5次冲击
    - 焊接和清洗:
    - 波峰焊接和手工焊接均适用
    - 清洗:可用酒精溶剂清洗

    产品特点和优势


    - 小巧尺寸:非常小巧的设计使其能够高密度安装在印刷电路板上,适用于手持设备。
    - 坚固耐用:拥有超过50,000次的操作寿命,确保长期稳定运行。
    - 可靠的触点机构:采用STC触点机构,提供了更高的接触稳定性和可靠性。
    - 多样的配置:可选单极(SPDT)或双极(DPDT)电路配置,适用于多种应用场景。
    - 易于安装:提供直型、直角型和垂直型端子,方便各种布局需求。
    - 颜色选择:提供白色、红色、灰色等多种颜色的翘板和手柄,满足不同的外观要求。

    应用案例和使用建议


    应用案例:
    - 便携式医疗设备:控制电路的开启和关闭。
    - 工业控制系统:用于现场设备的紧急停止或启动。
    - 家用电器:如咖啡机、空调等的开关控制。
    使用建议:
    - 在高温高湿环境下使用时,确保正确的清洁和维护,以延长使用寿命。
    - 由于开关是非密封结构,建议在组装时使用防尘套或保护罩,以防止灰尘和污染物进入。
    - 定期检查并清洁开关端子,以保持良好的电气连接性能。

    兼容性和支持


    - 兼容性:这些开关具有标准的端子间距,与大多数标准印刷电路板兼容。
    - 支持:厂商提供详细的安装指南和技术支持文档,可在官方网站上下载。
    - 认证:尽管未通过UL和CSA认证,但这些开关适合在低电压和低电流环境中使用,保证安全性和可靠性。

    常见问题与解决方案


    1. 问题:开关寿命低于预期。
    解决方案:检查是否遵循正确的安装和使用规范,考虑进行定期维护。

    2. 问题:端子出现腐蚀现象。
    解决方案:避免在高湿度环境中长时间暴露,使用适当的清洗方法进行维护。
    3. 问题:开关反应迟钝。
    解决方案:检查是否有外部污染或杂质阻碍,清洁操作部分以恢复正常操作。

    总结和推荐


    超小巧翘板开关系列GW是一款高性能的小型开关,具有体积小巧、坚固耐用、多种配置选项等特点。这些优点使其非常适合用于便携式设备和工业控制系统中。虽然没有通过UL和CSA认证,但在适当的应用条件下可以提供可靠的安全性和性能。我们推荐使用这款开关,尤其是在需要高效空间利用率和可靠操作的场合。

GW12LHP参数

参数
指示颜色 -
开关配置 SPDT
触点样式 SPDT
电流额定值 -
电气寿命 50000Cycles
机械寿命 50000Cycles
开关功能 On-On
安装方式 通孔安装
零件状态 在售
包装方式 托盘

GW12LHP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GW12LHP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES GW12LHP GW12LHP数据手册

GW12LHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
